How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Қытай жоғары сапалы шарикті вакуумды сорғыштар ZP2-J

I. Негізгі күшті жақтары

Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.

II. Өтінімдерді сала бойынша шығару

A. Медицина және медицина өнеркәсібі

A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау

A.2 Негізгі сценарийлер:

1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)

2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)

3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)

B. Электроника және жартылай өткізгіштер өнеркәсібі

B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік

B.2 Негізгі сценарийлер:

1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)

2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)

3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)

C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі

C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын

C.2 Негізгі сценарийлер:

4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)

5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)

6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)

D. Тамақ және орау өнеркәсібі

D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді

D.2 Негізгі сценарийлер:

1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)

2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)

E. Логистика және қойма өнеркәсібі

E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы

E.2 Негізгі сценарийлер:

1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)

2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)

F. Жаңа энергетика және арнайы салалар

F.1 Жаңа энергия (литий батарея/pv):

1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)

F.2 Баспа және қағаз

1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)

III. Негізгі бейімделу логикасының қысқаша мазмұны

Дайындама сипаттамалары	Тамшуырларды бейімдеу бағдарламасы	Сәйкес салалық сценарийлер
Жұқа / Сынғыш / Дәлдік	Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама	Электрондық жартылай өткізгіштер, фармацевтика
Ауыр заттар / Үлкен өлшем	Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві	Автомобильдер, логистикалық панельдер
Денсаулық/ Ластанудың алдын алу	Азық-түлік/медициналық силикон, тазалау оңай құрылым	Дәрі, тамақ
Жұмсақ / тегіс емес беттер	Губка материалы, деформацияланатын сорғыш	Көліктің интерьері, тамақ
Антистатикалық талаптар	Антистатикалық силикон, ион желінің көмегімен	электронды жартылай өткізгіш

①Вакуумның кіріс бағыты		⑦Вакуумдық кіріс	⑧Байланыс жіпі
TF	Тік	B5	A8
		B5	—
		B5 04 06	—
РФ	Бүйірлік	04 06	B5
РФ	Бүйірлік	04 06	A10

③ Тақта түрі ② Тақта диаметрі (мм)		B06	B08	B10
③ Тақта түрі ② Тақта диаметрі (мм)		ø6	ø8	ø10
MU	Тегіс түрі	—	●	●
МБ	Сильфондар	●	●	—

④Материал
N	NBR
S	Силикон резеңке
U	Уретанды резеңке
F	FKM
Г.Н	Өткізгіш NBR
GS	Өткізгіш силикон каучук

⑦Вакуумдық кіріс
B5	M5x0,8 (әйел)
04	ø4Бір рет түрту арқылы орнату
06	ø6Бір рет түртуге арналған фитинг

⑧Байланыс жіпі
A8	M8x1 (ерлер)
B5	M5x0,8 (әйел)
A10	M10x1 (Ерлер)

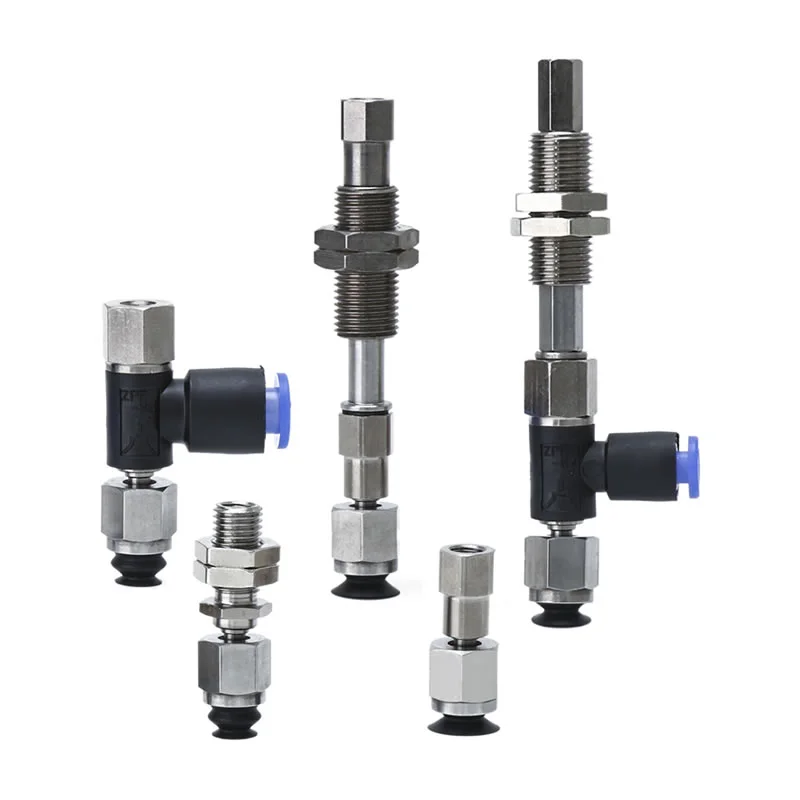

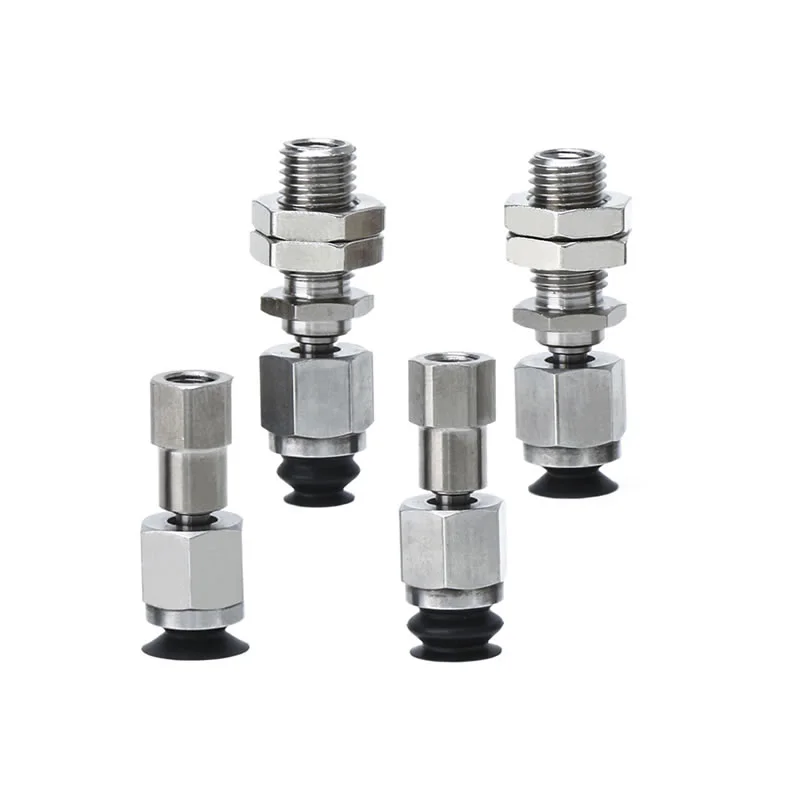

Шарикті вакуумды сорғыштар ZP2-J

Шарикті вакуумды сорғыштар ZP2-J

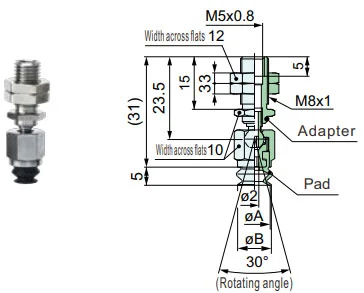

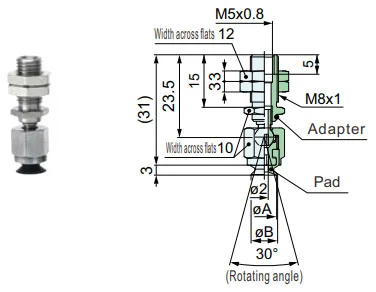

ZP2-TF сериясы адаптер вакуумдық төсемдері бар шарикті қосылыс түрі

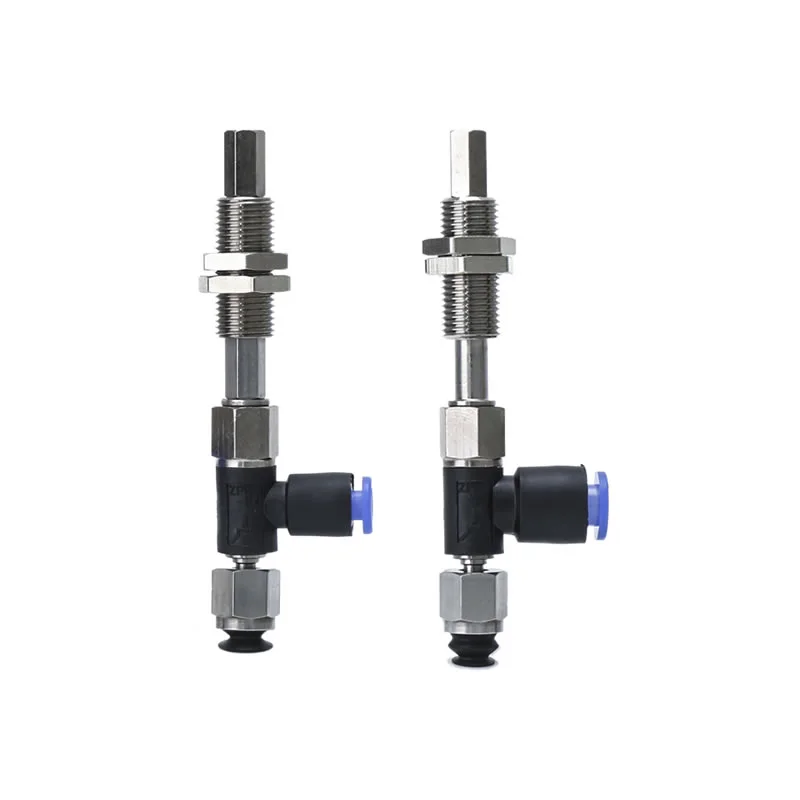

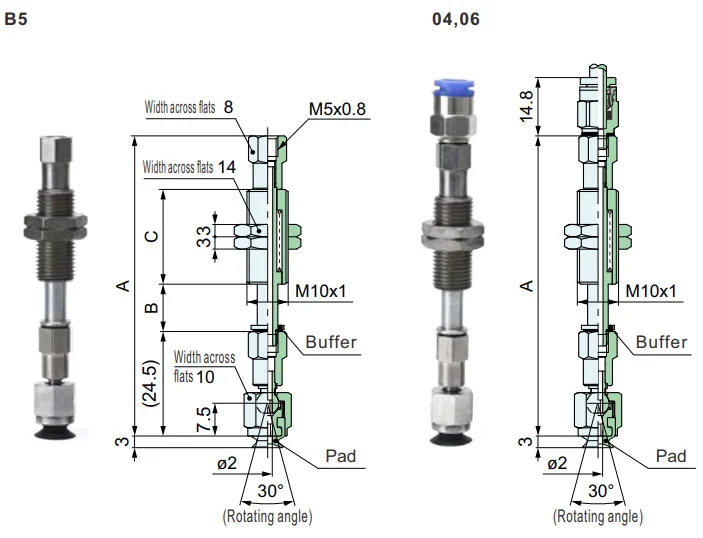

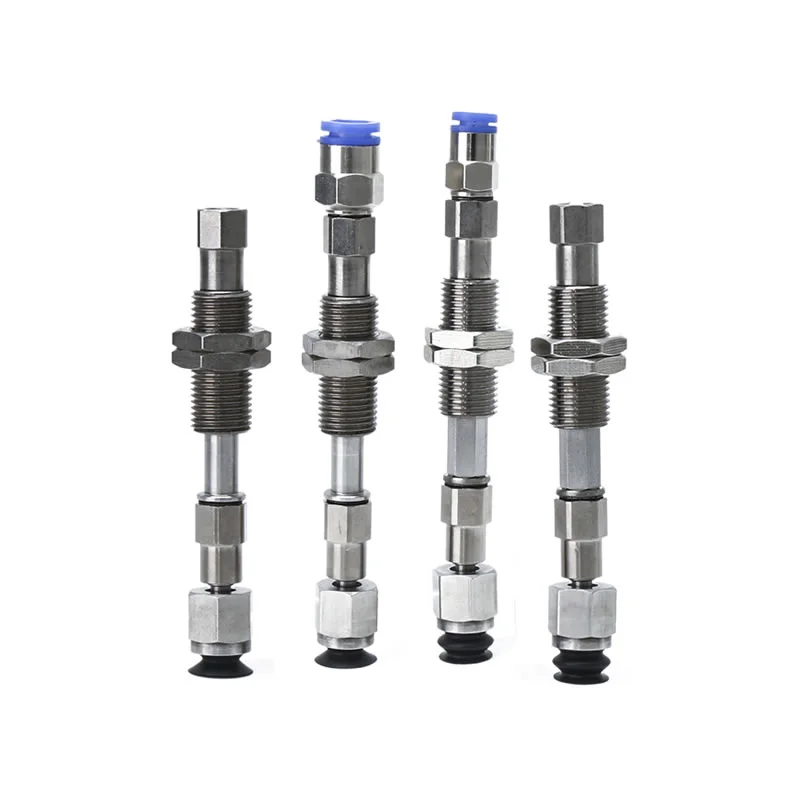

Буферлік вакуумдық төсемдері бар ZP2-TF сериялы шарикті қосылыс түрі

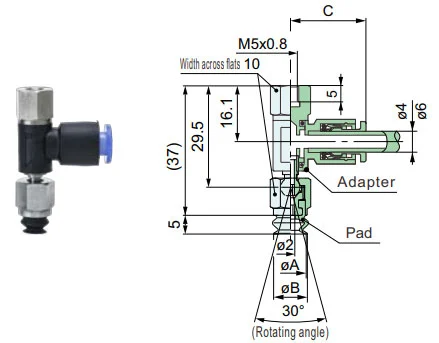

ZP2-RF сериялы шарикті қосылыс түрі адаптер вакуумдық төсемдері бар

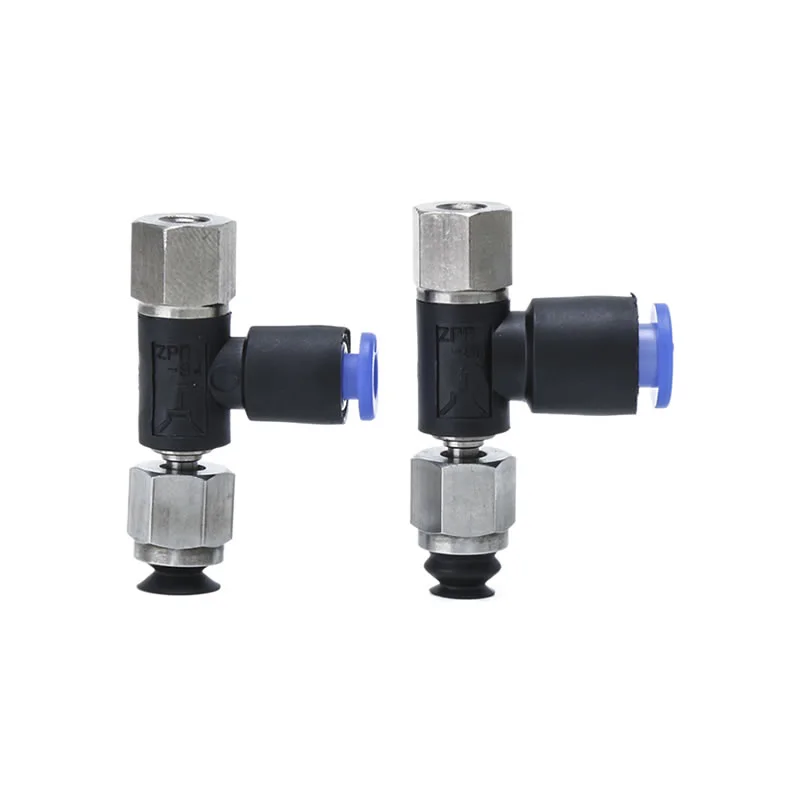

Буферлік вакуумдық төсемдері бар ZP2-RF сериялы шарикті қосылыс түрі

Негізгі артықшылықтар

Үнемді және сенімді жеткізу

Икемді шарикті қосылыстың дизайны

Күрделі жағдайларда күшейтілген тұрақтылық

Қосымша буфер және айналуға қарсы құрылым

Бірнеше төсеніш түрлері мен өлшемдері

Типтік қолданбалар

Өнеркәсіптік автоматтандыру

Дайындаманы күрделі өңдеу

Неліктен ZP2-J шарикті вакуумды сорғыштарды таңдау керек?

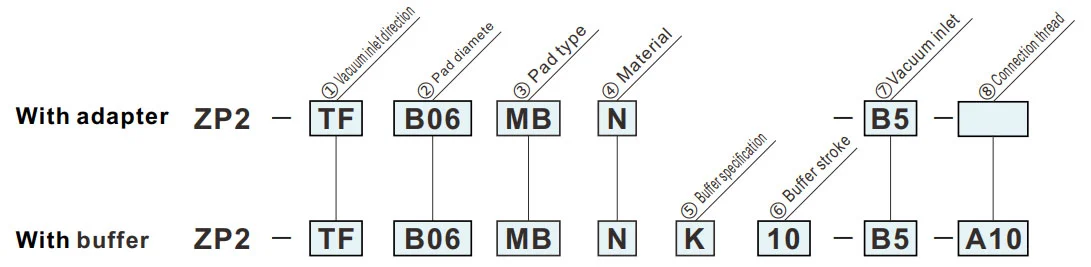

Қалай тапсырыс беруге болады

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

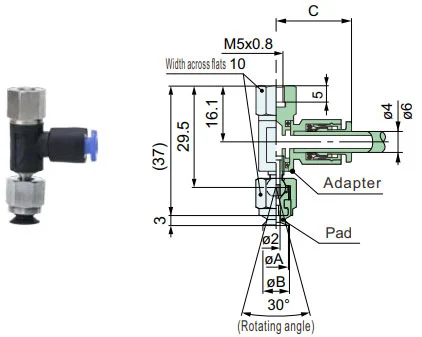

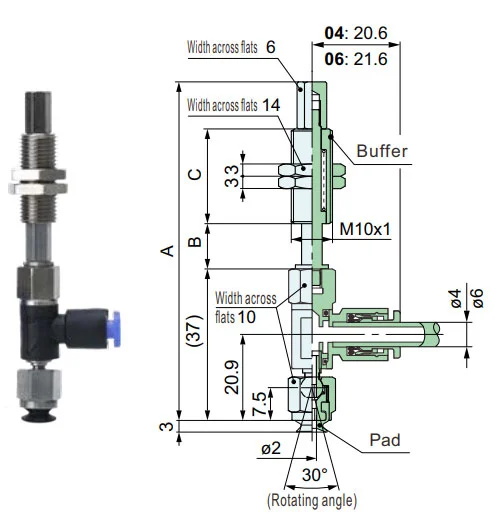

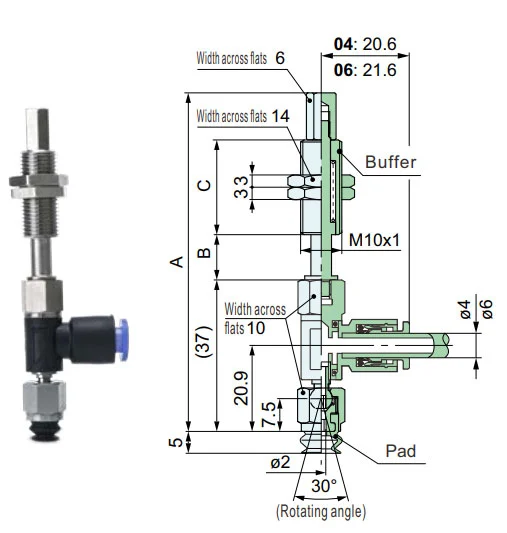

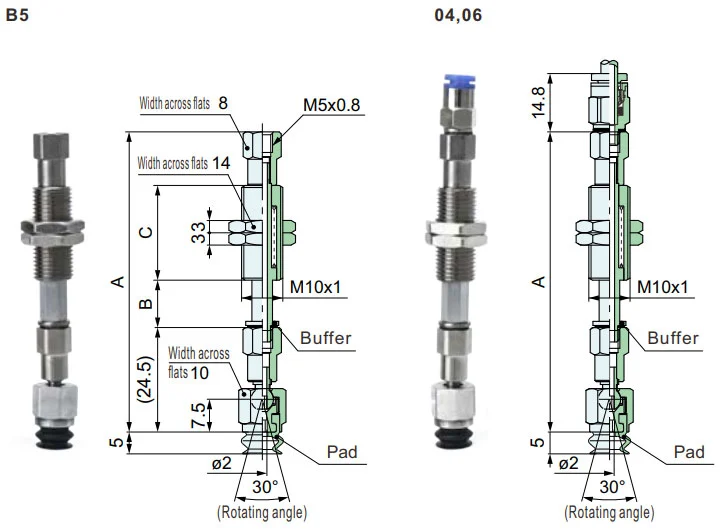

Өлшемдері (мм)

Тақта материалы және сипаттамалары

Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы

⑤Буфер спецификациясы
J	Айналуда
K	Айналмайтын

⑥Буферлік инсульт
10	10мм
20	20мм
30	30мм
40	40мм
50	50мм

Үлгі							øA	øB	Адаптер
	① Вакуум кіріс бағыт	② Pad диа.	③ Pad түрі	④ Pad Материал	⑦ Вакуум кіріс	⑧ Байланыс жіп
ZP2	TF	B08	MU	N S U F Г.Н GS	B5	A8	8	8.8	ZP2-TF1-B5-A8
		B10					10	10.6

Үлгі							øA	øB	Адаптер
	① Вакуум кіріс бағыт	② Pad диа.	③ Pad түрі	④ Pad Материал	⑦ Вакуум кіріс	⑧ Байланыс жіп
ZP2	TF	B06	MU	N S U F Г.Н GS	B5	A8	6	7	ZP2-TF1-B5-A8
		B08					8	9
