Құлыптау сақинасы жоқ сильфондар вакуумды сорғыштар ZP2-J
Commaelec компаниясы ZP2-J құлыпсыз сақиналы вакуумды сорғыштар өндірушісі, шағын немесе көлбеу дайындамаларды ықшам, бейімделгіш өңдеу үшін 2,5 және 3,5 қабатты опцияларды (φ6–φ30мм) ұсынады. Жоғары сапалы резеңке, силикон және антистатикалық материалдар тұрақты соруды қамтамасыз етеді. Икемді орнату тік/бүйірлік вакуумды енгізуді және адаптерлермен немесе роботтық қолдармен біріктіруді қолдайды.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу

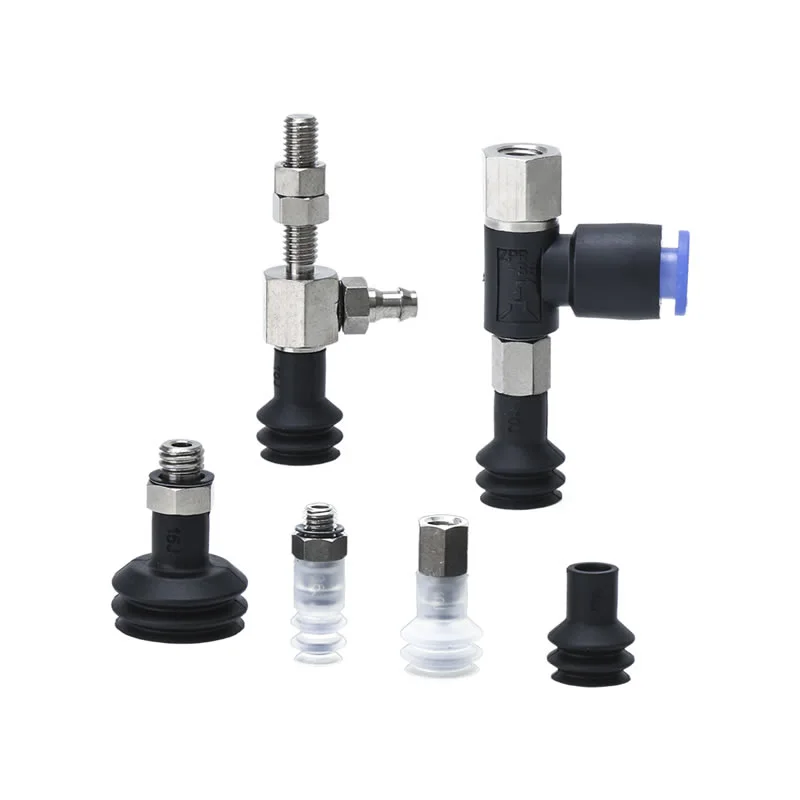

Құлыптау сақинасы жоқ сильфондар вакуумды сорғыштар ZP2-J
ZP2 сериялы сильфонды төсеу құрылғысы
ZP2-T сериясы адаптер сильфонды вакуумдық төсемдермен
ZP2-R сериясы адаптер сильфонды вакуумдық төсемдермен
ZP2-Y сериясы адаптер сильфонды вакуумдық төсемдермен
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

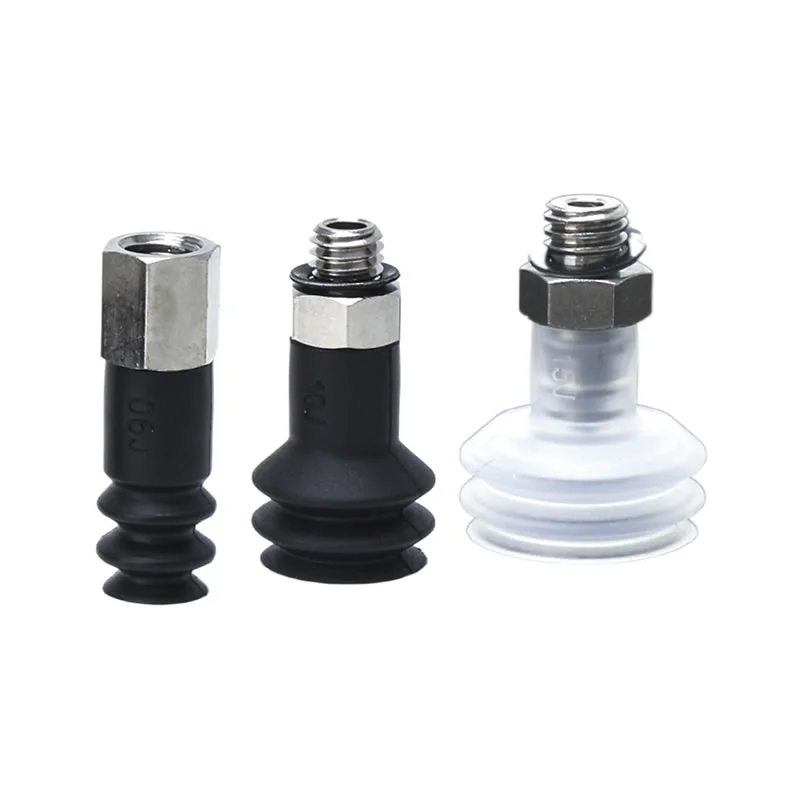

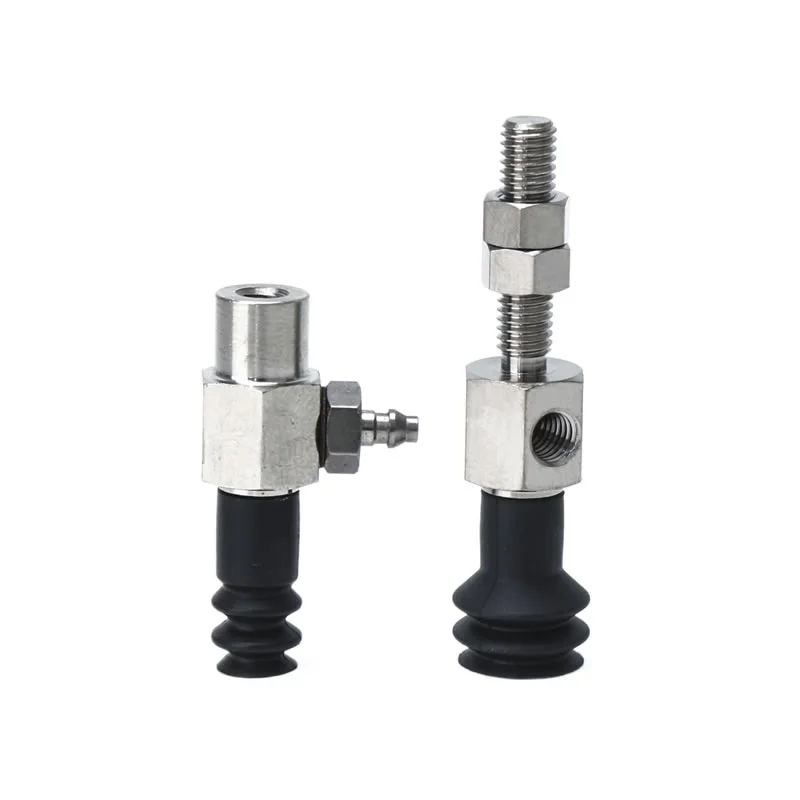

Сақинасыз сильфондар вакуумды сорғыштар ZP2-J ықшам, дәл және бейімделгіш автоматтандыру қолданбаларына арналған. Олар шағын құрамдас бөліктерге, дұрыс емес бөлшектерге және кеңістігі шектеулі өндірістік желілерге өте ыңғайлы.
Құлыптау сақинасы жоқ ZP2-J сильфонды шыныаяқтардың негізгі ерекшеліктері
Жоғары икемділік
Көп сатылы аккордеон дизайны (2,5 қабатты немесе 3,5 қабатты) биіктіктегі айырмашылықтарды және шамалы сәйкессіздіктерді өтей отырып, тік инсультті сіңіруге мүмкіндік береді.
Біркелкі емес немесе көлбеу беттерде тұрақты ұстауды қамтамасыз етеді.
Нәзік немесе дұрыс емес пішінді дайындамаларды зақымдамай қолдайды.
Құлыптау сақинасы қажет емес
2,5 қабатты модельдер бекіту сақинасын қажет етпейді, бұл орнатуды жеңілдетеді және құрастыру уақытын қысқартады.
Әр түрлі сору талаптарын қанағаттандыру үшін φ6мм, φ10мм және φ15мм диаметрлерінде қол жетімді.
Құлыптау құралдарының жоқтығына қарамастан сенімді адгезияны сақтайды.
Монтаждау түрі
Роботтық қаруларға және автоматтандырылған станцияларға тікелей немесе модульдік интеграцияға арналған.
Шағын құрылым өндірістік желілердегі тар кеңістіктерге сәйкес келеді.
Электроника, инъекциялық құю және шағын металл өңдеу салаларында тиімді материалды өңдеуді қолдайды.
Материалдың әртүрлілігі
Бекітпейтін сақиналы вакуумды сорғыштар ZP2-J жоғары сапалы силикон, резеңке немесе полиуретанды (PU) пайдалана отырып жасалған, бұл ерекше тозуға төзімділік пен икемділіктің үйлесімін ұсынады.
Электроника өндірісі үшін таза бөлме немесе антистатикалық орталармен үйлесімді.
Тұрақты вакуумдық өнімділікті сақтай отырып, жиі циклдар кезінде ұзақ мерзімді төзімділікті қамтамасыз етеді.
ZP2-J және ZP2-ZJ арасындағы айырмашылық неде?
ZP2-J
Түрі:Сақинасыз көп сильфондар вакуумды сорғыштар ZP2-J
Құлыптау сақинасы:Қосымша; 2,5 қабатты модельдер құлыптау сақинасын қажет етпейді
Өлшемдері:2,5 қабатты (φ6мм, φ10мм, φ15мм), 3,5 қабатты (φ9мм, φ14мм, φ16мм, φ25мм, φ30мм)
Қолданбалар:Көлбеу беттерде немесе шектеулі буферлік кеңістікте жақсы жұмыс істейді; шағын электроника, инъекциялық құйылған бөлшектер және ықшам металл компоненттері үшін өте қолайлы
Икемділік:Аккордеон дизайнына байланысты жоғары тік инсультті сіңіру
Монтаждау:Шағын, роботтық қаруларға және автоматтандырылған станцияларға оңай біріктіру
ZP2-ZJ
Түрі:Құлыптау сақинасы бар бір сатылы немесе екі сатылы сильфонды вакуумдық шыныаяқ
Құлыптау сақинасы:Қауіпсіз орнату үшін қажет
Өлшемдері:Әдетте ZP2-J қарағанда үлкенірек диаметрлер; ауыр немесе үлкенірек дайындамаларға арналған
Қолданбалар:Сәл үлкенірек, ауыррақ немесе қаттырақ нысандар үшін қолайлы; тұрақтылық пен қауіпсіз бекіту маңызды болып табылатын өнеркәсіптік автоматтандыруда әдетте қолданылады
Икемділік:Орташа инсультті сіңіру; төтенше тік өтемақыдан гөрі сенімді ұстауға назар аударыңыз
Монтаждау:Қауіпсіз бекіту үшін стандартты орнату жабдығымен үйлесімді құлыптау сақинасын қажет етеді

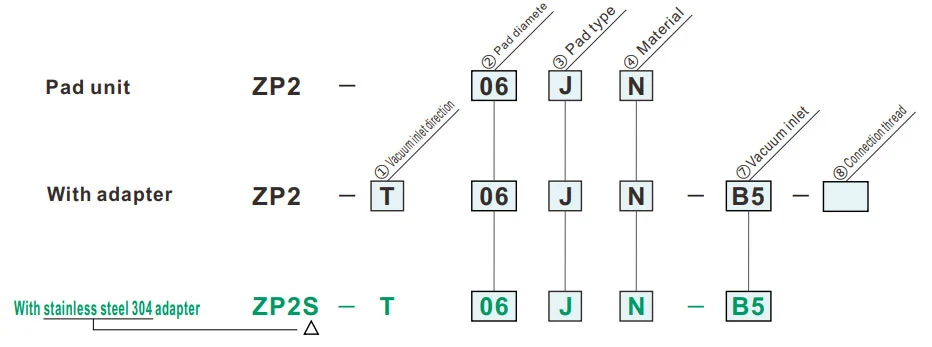

Қалай тапсырыс беруге болады
- Буферге арналған орын жоқ жерде қолдануға арналған (серіппелі түрі).
- Көлбеу адсорбциялық беті бар жұмыс бөліктері.
- ZP сериялы адаптер үшін қолданылады.
| ①Вакуумның кіріс бағыты | ⑦Вакуумдық кіріс | ⑧Байланыс жіпі | ||
| T | Тік |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Бүйірлік |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Тақта диаметрі (мм) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Тақта түрі | |
| J | Сильфондар (2,5-сатылы) |
| ⑦Вакуумдық кіріс | |||
| Ер жіп | A5 | M5 x0,8 | |
| A6 | M6 x1.0 | ||
| Әйел жіп | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Тікенді фитинг | U4 | ø4 жұмсақ түтікке арналған | M-5AU-4 |
| N4 | ø4 нейлон түтіктеріне арналған | М-5АН-4 | |
| U6 | ø6 жұмсақ түтікке арналған | M-5AU-6 | |
| N6 | ø6 нейлон түтіктеріне арналған | М-5АН-6 | |
| Бір рет түрту | 04 | ø4 | |
| 06 | ø6 | ||
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
reen символы теңшелген үлгілер болып табылады.
| ⑧Байланыс жіпі | ||
| Ер жіп | A5 | M5 x0,8 |
| A6 | M6 x1.0 | |
| Әйел жіп | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |

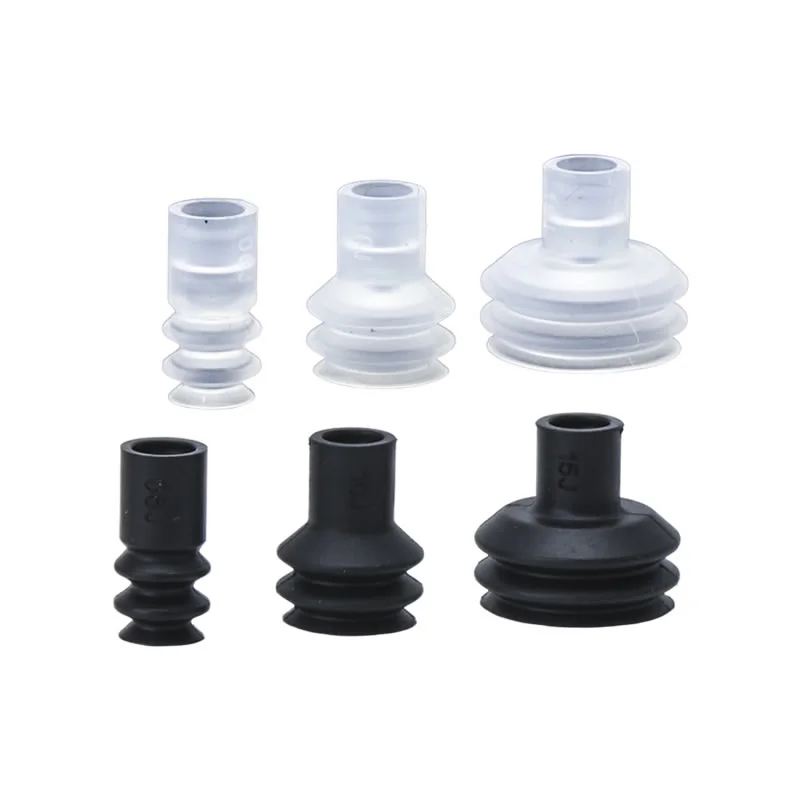

Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
J
Сильфондар
| Үлгі | øA | øB | øC | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
||||
| ZP2 | 06 | J |
N S U F Г.Н GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Анықтама үшін үлгі: ZP2-06JN

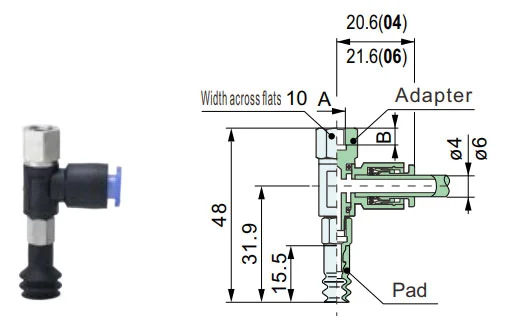

Адаптерді орнату өлшемдері

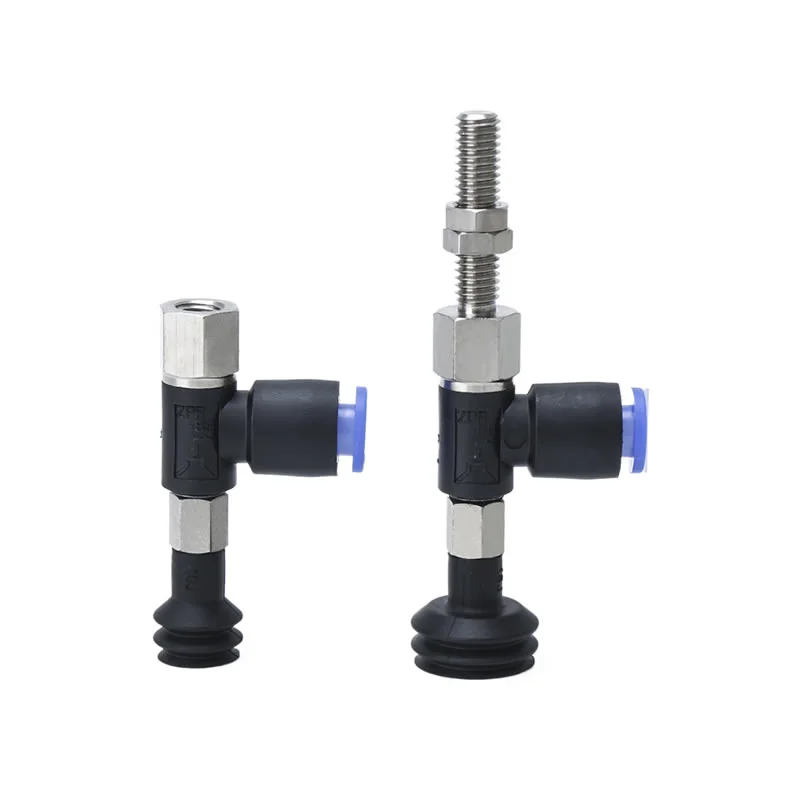

ZP2-T
Тік
A5, A6
| Үлгі | A | B | C | D | Бейімдеу | |||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑦ Вакуум кіріс |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F Г.Н GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Анықтама үшін үлгі: ZP2-TB10JGN-A5
ZP2-T
Тік
B4, B5
| Үлгі | A | B | Бейімдеу | |||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑦ Вакуум кіріс |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F Г.Н GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Анықтама үшін үлгі: ZP2-TB15JN-B5
ZP2-R
Бүйірлік
A5, A6
| Үлгі | A | B | C | D | Бейімдеу | ||||||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F Г.Н GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Анықтама үшін үлгі: ZP2-R06JGN-04-A5 Сілтемеге арналған адаптер:ZPR1-04-A5
ZP2-R
Бүйірлік
B4, B5
| Үлгі | A | B | Бейімдеу | ||||||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F Г.Н GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Анықтама үшін үлгі: ZP2-RB10JN-06-B5 Сілтемеге арналған адаптер:ZPR1-06-B5

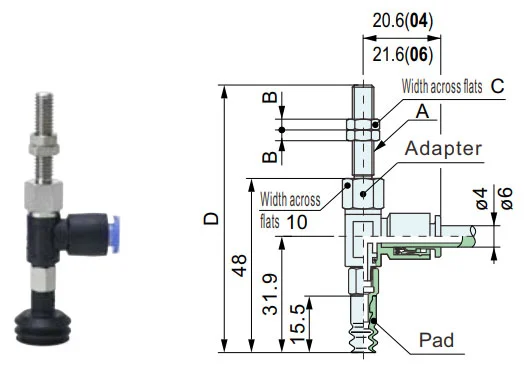

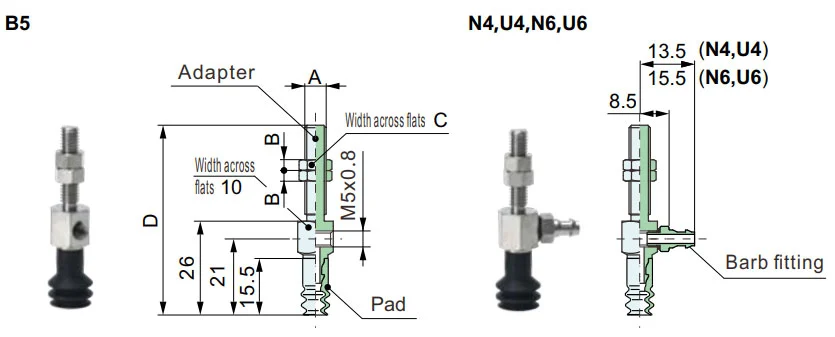

ZP2-Y
Бүйірлік
A5, A6
| Үлгі | A | B | C | D | Бейімдеу | ||||||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F Г.Н GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Анықтама үшін үлгі: ZP2-YB15JGN-U4-A6 Сілтемеге арналған адаптер:ZPY1-U4-A6

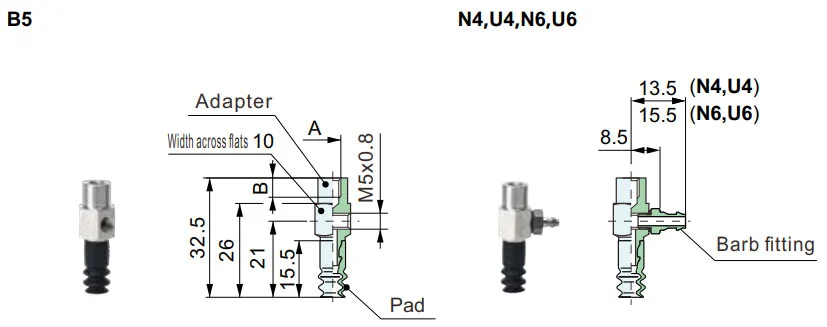

ZP2-Y
Бүйірлік
B4, B5
| Үлгі | A | B | Бейімдеу | ||||||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
⑦ Вакуум кіріс |
⑧ Байланыс жіп |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F Г.Н GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Анықтама үшін үлгі: ZP2-Y06JS-N4-B4 Сілтемеге арналған адаптер:ZPY1-N4-B4
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
