How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Қытай сильфонды вакуумды сорғыштар ZP2-ZJ тапсырыс бойынша шешімдері

I. Негізгі күшті жақтары

Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.

II. Өтінімдерді сала бойынша шығару

A. Медицина және медицина өнеркәсібі

A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау

A.2 Негізгі сценарийлер:

1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)

2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)

3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)

B. Электроника және жартылай өткізгіштер өнеркәсібі

B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік

B.2 Негізгі сценарийлер:

1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)

2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)

3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)

C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі

C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын

C.2 Негізгі сценарийлер:

4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)

5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)

6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)

D. Тамақ және орау өнеркәсібі

D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді

D.2 Негізгі сценарийлер:

1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)

2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)

E. Логистика және қойма өнеркәсібі

E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы

E.2 Негізгі сценарийлер:

1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)

2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)

F. Жаңа энергетика және арнайы салалар

F.1 Жаңа энергия (литий батарея/pv):

1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)

F.2 Баспа және қағаз

1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)

III. Негізгі бейімделу логикасының қысқаша мазмұны

Дайындама сипаттамалары	Тамшуырларды бейімдеу бағдарламасы	Сәйкес салалық сценарийлер
Жұқа / Сынғыш / Дәлдік	Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама	Электрондық жартылай өткізгіштер, фармацевтика
Ауыр заттар / Үлкен өлшем	Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві	Автомобильдер, логистикалық панельдер
Денсаулық/ Ластанудың алдын алу	Азық-түлік/медициналық силикон, тазалау оңай құрылым	Дәрі, тамақ
Жұмсақ / тегіс емес беттер	Губка материалы, деформацияланатын сорғыш	Көліктің интерьері, тамақ
Антистатикалық талаптар	Антистатикалық силикон, ион желінің көмегімен	электронды жартылай өткізгіш

④ Материал
N	NBR
S	Силикон резеңке
U	Уретанды резеңке
F	FKM
Г.Н	Өткізгіш NBR
GS	Өткізгіш силикон каучук

①Вакуумның кіріс бағыты		⑤ ⑥ ② Тақта диаметрі (мм)				B15	B20	B30	40	46
①Вакуумның кіріс бағыты		⑤ ⑥ ② Тақта диаметрі (мм)				ø15	ø20	ø30	ø40	ø46
T	Тік	⑤Байланыс жіпі	Ер жіп	AL12	M12 x1.0	●	●	-	-	-
		⑤Байланыс жіпі	Ер жіп	AL14	M14 x1.0	-	-	●	●	●
		⑥Вакуумдық кіріс	Бір рет түрту арқылы орнату	06	ø6	●	●	●	●	●
			Ер жіп	A10	M10 x1.0	●	●	-	-	-
				A16	M16 x1.0	-	-	●	-	-
				A20	M20 x1,5	-	-	-	●	-
				A30	M30 x1,5	-	-	-	-	●

Үлгі				øA	øB	øC	øD	øE	P	Y
	② Pad диа.	③ Pad түрі	④ Pad Материал
ZP2	B15	З.Дж	N S U F Г.Н GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

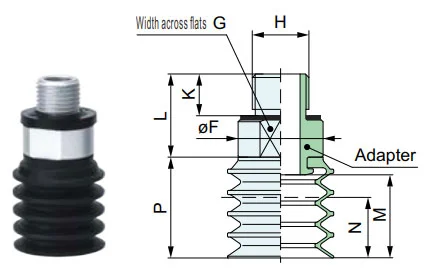

Үлгі						øF	G	H	K	L	M	N	P	Адаптер
	① Вакуум кіріс бағыты	② Pad диа.	③ Pad түрі	④ Pad Материал	⑥ Вакуум кіріс
ZP2	T	B15	З.Дж	N S U F Г.Н GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1,5	11.4	29.5				ZP2A-Z31-5P

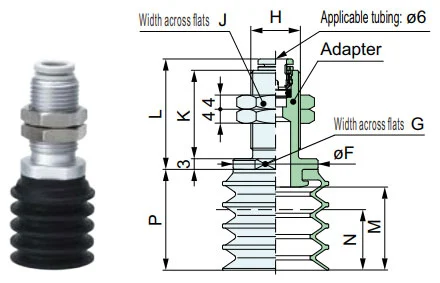

Үлгі							øF	G	H	J	K	L	M	N	P	Адаптер
	① Вакуум кіріс бағыт	② Pad диа.	③ Pad түрі	④ Pad Материал	⑤ Байланыс жіп	⑥ Вакуум кіріс
ZP2	T	B15	З.Дж	N S U F Г.Н GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

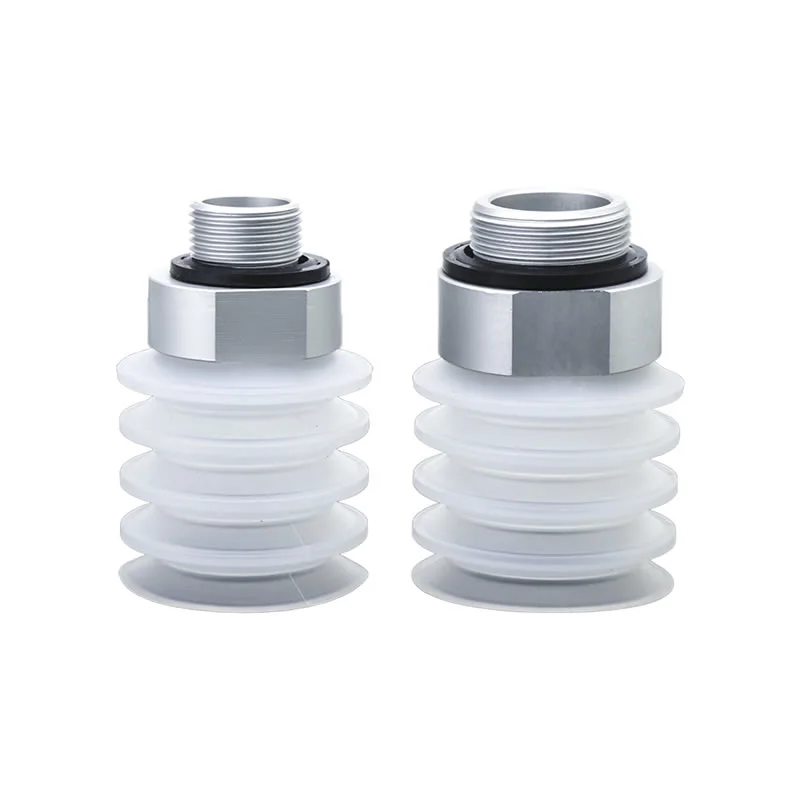

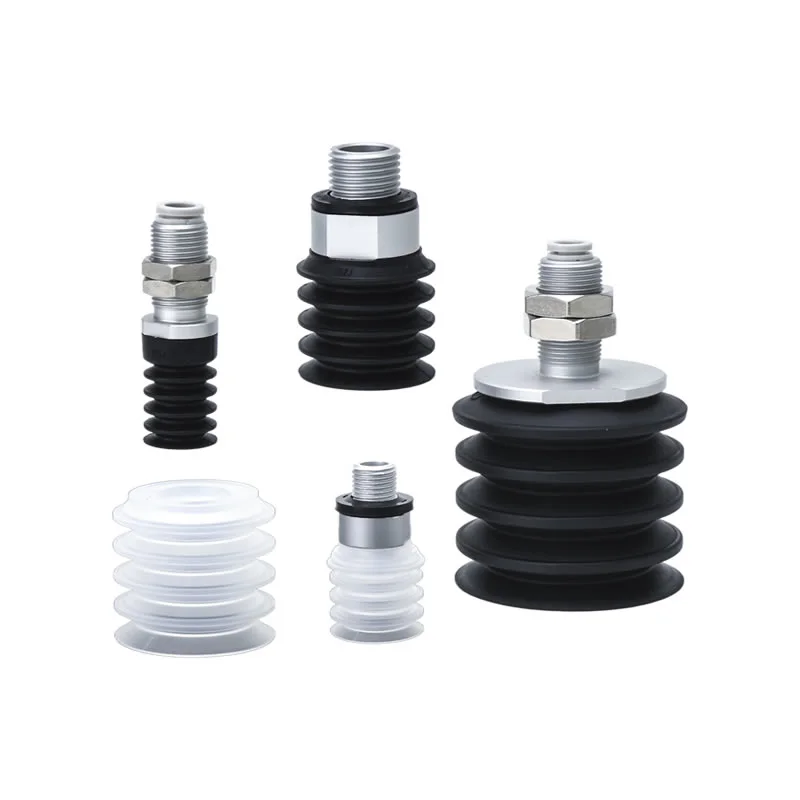

Сильфонды вакуумдық сорғыштар ZP2-ZJ

Сильфонды вакуумдық сорғыштар ZP2-ZJ

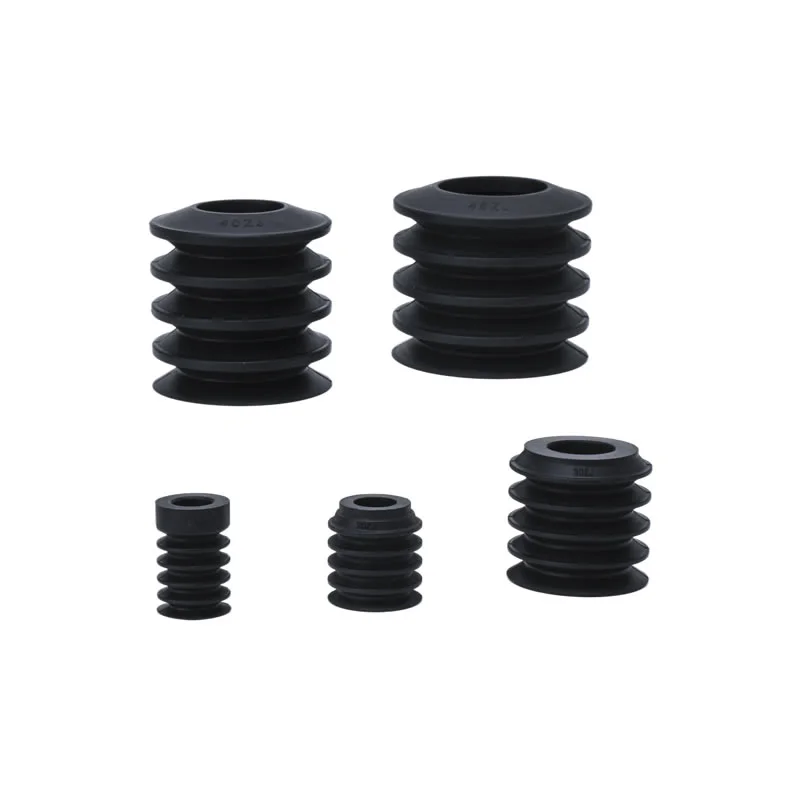

ZP2 сериялы сильфонды вакуумдық төсем құрылғысы

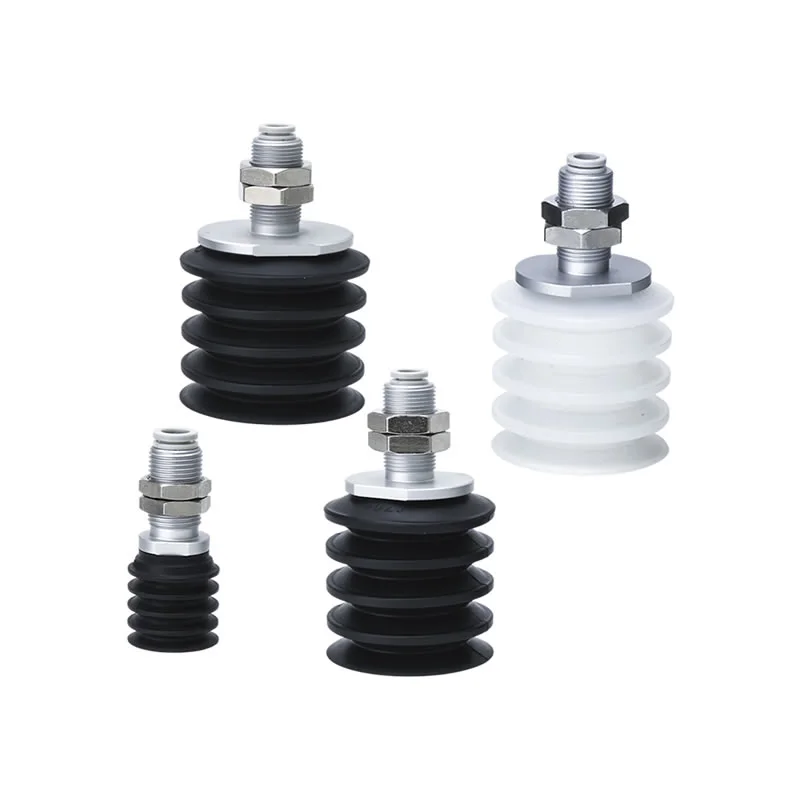

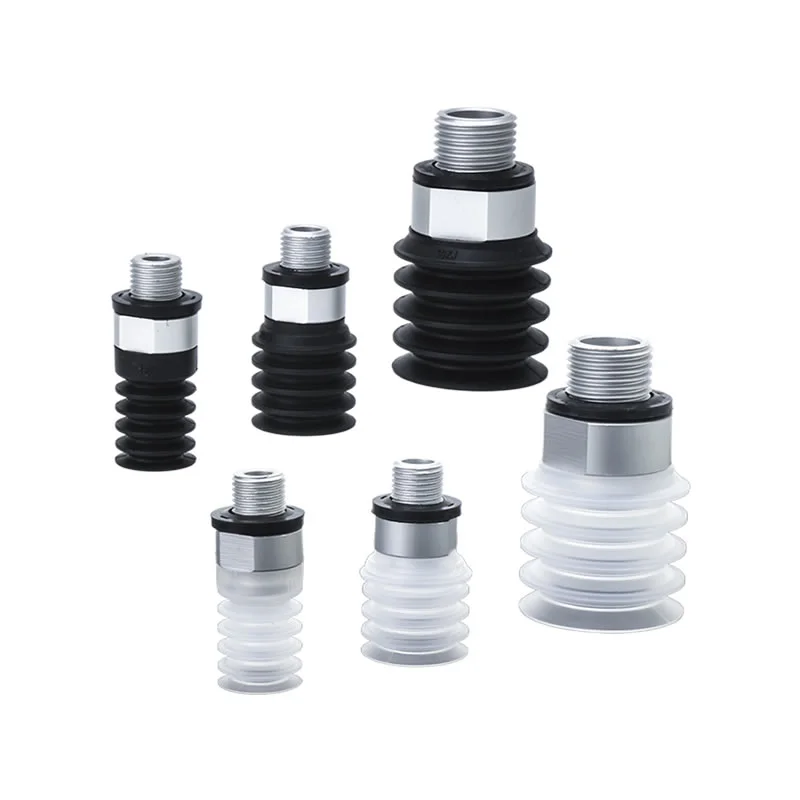

ZP2-T сериясы адаптер сильфонды вакуумдық төсемі бар

ZP2-ZJ сильфонды вакуумдық сорғыштардың артықшылықтары

Жоғары жылдамдықты өңдеу

Жоғары бейімділік

Ықшам / кеңістікті үнемдеу

Материалдың әртүрлілігі

Белгісіз опциялар

Жиі қойылатын сұрақтар

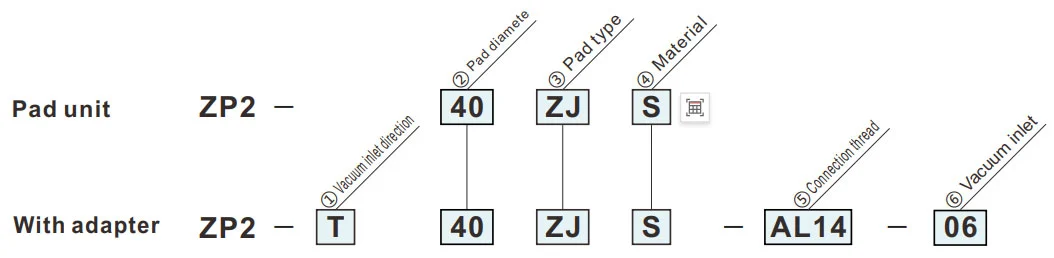

Қалай тапсырыс беруге болады

Өлшемдері (мм)

Тақта материалы және сипаттамалары

Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы

③Тақта түрі
З.Дж	Сильфондар (4,5-кезең)
