Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.
Сильфонды вакуумдық сорғыштар ZP2-MB
Қытайдағы жетекші өндіруші ретінде біздің зауыт еңкейтілген немесе сфералық дайындамалар үшін арнайы әзірленген ZP2-MB (диаметрлері ø4–20 мм) сильфонды вакуумдық сорғыштарды ұсынады. Біз қосымша кеңістікті қажет етпей-ақ кірістірілген амортизациялау функционалдығын қамтамасыз ететін бірегей гофрленген (аккордеон стиліндегі) құрылымы бар шешімдерді ұсынамыз. Біз NBR, силикон және антистатикалық материалдардағы дайын қорды сақтаймыз және M3/M5 бұрандалы интерфейс опцияларын ұсынамыз.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Сильфонды вакуумдық сорғыштар ZP2-MB
ZP2 сериялы сильфонды вакуумдық төсем құрылғысы
ZP2-T сериясы адаптер сильфонды вакуумдық төсемі бар
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

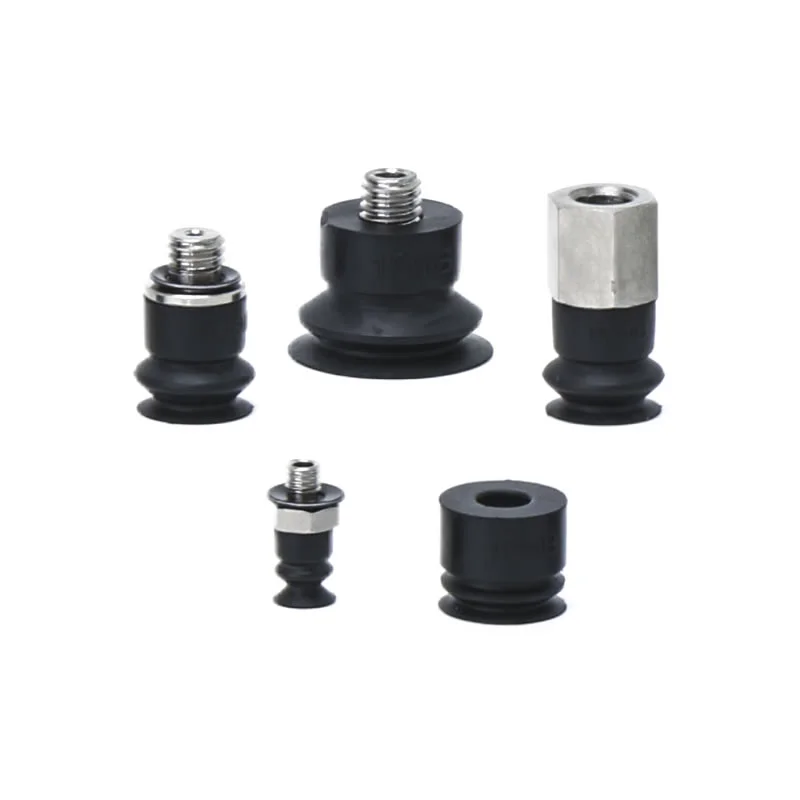

Zhejiang Comma Electric Co., Ltd компаниясы кәсіби түрде жоғары сапалы сильфонды вакуумды сору шыныаяқтарын ZP2-MB шығарады. Біздің зауыт сізге теңшелген қызметтер мен тегін үлгілерді ұсынады. Бұл тұрақты емес, сфералық немесе көлбеу беттер үшін арнайы әзірленген пневматикалық автоматтандыру жүйелеріндегі шағын икемді сору компоненті.
Негізгі технологиялар
Тұрақты емес беттермен жоғары үйлесімділік:Аккордеон үлгісіндегі сильфон құрылымы бар сильфонды вакуумды сорғыштар ZP2-MB сфералық, көлбеу немесе дұрыс емес пішінді дайындама беттеріне автоматты түрде бейімделеді және оларға тығыз сәйкес келеді, бұл қауіпсіз және тұрақты ұстау процесін қамтамасыз етеді.
Біріктірілген амортизациялық дизайн:Бүктелген құрылым өзіне тән физикалық серпімділікті қамтамасыз етеді, қосымша серіппелі буферлік бекітпелерді қажет етпей-ақ жанасу әсерін тиімді сіңіреді, осылайша орнату кеңістігін айтарлықтай үнемдейді.
Дәл миниатюризация қолданбалары:Кішкентай, дәл құрамдас бөліктер үшін арнайы әзірленген; электроника өндірісінде, дәл құрастыруда және ықшам автоматтандыру жүйелерінде микро бөлшектерді өңдеуге арналған негізгі шешім ретінде қызмет етеді.
Көп салада қолдану мүмкіндігі:Миниатюралық сфералық электрондық компоненттерді, дұрыс емес металл бөлшектерді және көлбеу пластик фитингтерді ұстау үшін кеңінен қолданылады; шағын масштабты робот жүйелеріне және дәл орау жабдығына біркелкі интеграцияланады.
Ықшам кеңістікке бейімделу:Қосымша буфер (серіппелі) орнату орны қажет емес. Біріктірілген құрылым кеңістігі шектеулі автоматтандыру жабдығына немесе роботты қолдың ұштарына арналған, бұл әртүрлі ықшам өндірістік желілерге үздіксіз интеграциялауға мүмкіндік береді.
Негізгі спецификациялар:Диаметр опциялары: ZP2-MB сильфонды вакуумдық сорғыштардың құммен қапталған сериясы φ4мм, φ6мм, φ8мм, φ10мм, φ15мм және φ20мм қоса алғанда бірнеше стандартты диаметрлерде қол жетімді.
Материалды таңдау:Түрлі пайдалану талаптарын қанағаттандыру үшін материалдардың кең ассортименті қол жетімді, соның ішінде нитрилді резеңке («N» үлгісінде «N» бар), силикон каучук («S» белгісімен), полиуретанды каучук, сондай-ақ өткізгіш нитрилді резеңке және өткізгіш силикон каучук («GS» белгісі) сияқты арнайы материалдар. Бұл материалдар антистатикалық қасиеттерге және белгілі бір химиялық ортаға төзімділікке жауап беру үшін жасалған.
Қосылым опциялары:Бірнеше бұрандалы қосылымдар бар, оның ішінде M3×0,5 сыртқы жіптерге арналған A3 (φ4мм сорғыштармен үйлесімді) және M5×0,8 сыртқы жіптерге арналған A5/H5 (φ6мм, φ8мм және үлкенірек сорғыштармен үйлесімді). Кейбір үлгілер сонымен қатар B5 ішкі бұрандалы қосылыстарын қолдайды, бұл вакуумдық құбырлар мен роботты қол аксессуарларымен үздіксіз интеграцияны жеңілдетеді.

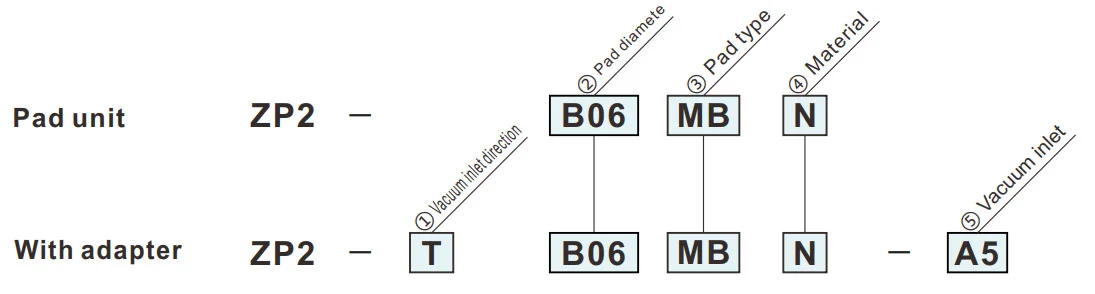

Қалай тапсырыс беруге болады
- Буферге арналған орын жоқ жерде қолдануға арналған (серіппелі түрі).
- Көлбеу адсорбциялық беті бар жұмыс бөліктері.
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| ③Тақта түрі | |
| МБ | Сильфондар |
|
⑤ Вакуумдық кіріс
② Тақта диаметрі (мм)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (Ер) | ● | — | — | — | — | — |
| H5 | M5x0,8(Ер) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (әйел) | — | ● | ● | — | — | — |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
МБ
Сильфондар
B04
| Үлгі | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|
| ZP2 | B02 | МБ |
N S U F Г.Н GS |
| B04 | |||
| B06 | |||
| 08 | |||
Анықтама үшін үлгі: ZP2-B04MBS
Адаптерді орнату өлшемдері
МБ
Сильфондар
B06,B08
| Үлгі | øA | øB | øC | øD | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|||||
| ZP2 | B06 | МБ |
N S U F Г.Н GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Анықтама үшін үлгі: ZP2-B06MBN
Адаптерді орнату өлшемдері
МБ
Сильфондар
B10,B15,B20
| Үлгі | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|||||||||
| ZP2 | B10 | МБ |
N S U F Г.Н GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Анықтама үшін үлгі: ZP2-B10MBN
Адаптерді орнату өлшемдері
Қолданылатын тақта: B10MB B15MB
Қолданылатын тақта: B20MB
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
Hot Tags: Сильфонды вакуумдық сорғыштар ZP2-MB, Қытай, өндіруші, жеткізуші, зауыт
