Вакуумдық жастықшаға техникалық қызмет көрсету: вакууммен жұмыс істеуге жаңадан келгендерге арналған практикалық нұсқаулық

Мен пневматикамен айналыса бастағанымда, жетекшім маған бірнеше жылдар өткеннен кейін толық түсінбейтін нәрсені айтты: «сорғыш өздігінен тозбайды.

Көбісі сәтсіз болдывакуумдық жастықшаларМен цехтарда ауыр еңбекпен мойынсұнбағанын көрдім - оларды зейнеткерлікке елеусіз қалдырды. Бұл нұсқаулық вакууммен жұмыс істеуді жаңадан бастаған және сорғыш шыныаяқтарын аз драмамен ұзағырақ жұмыс істегісі келетін инженерлер мен техниктерге арналған.

Алдымен ескерту белгілерін біліңіз

Техникалық қызмет көрсету тәртібін жасамас бұрын, бірдеңе өшірілгенін білуіңіз керек. Тым көп адамдар зерттемес бұрын төсем дайындаманы түсіргенше күтеді. Ол кезде тым кеш.

Мына алты сигналға назар аударыңыз:

• Цикл уақыты жоғары қарай жылжиды
• Кездейсоқ ұстаманың бұзылуы немесе сырғанау
• Тығыздағыш ерін жылтыр немесе майлы болып көрінеді
• Еріндегі көрінетін жарықтар немесе бұрмалану
• Дайындамалар өңдеуден кейін белгілерді көрсете бастайды
• Вакуум өлшегіш алғашқы іске қосу кезінде жазылған мәннен 10%-дан астам төмен көрсетеді

Осылардың кез келгені тоқтап, тергеу үшін жеткілікті. Төмен қалған бөлікті сіздің күніңізді жасауды күтпеңіз.

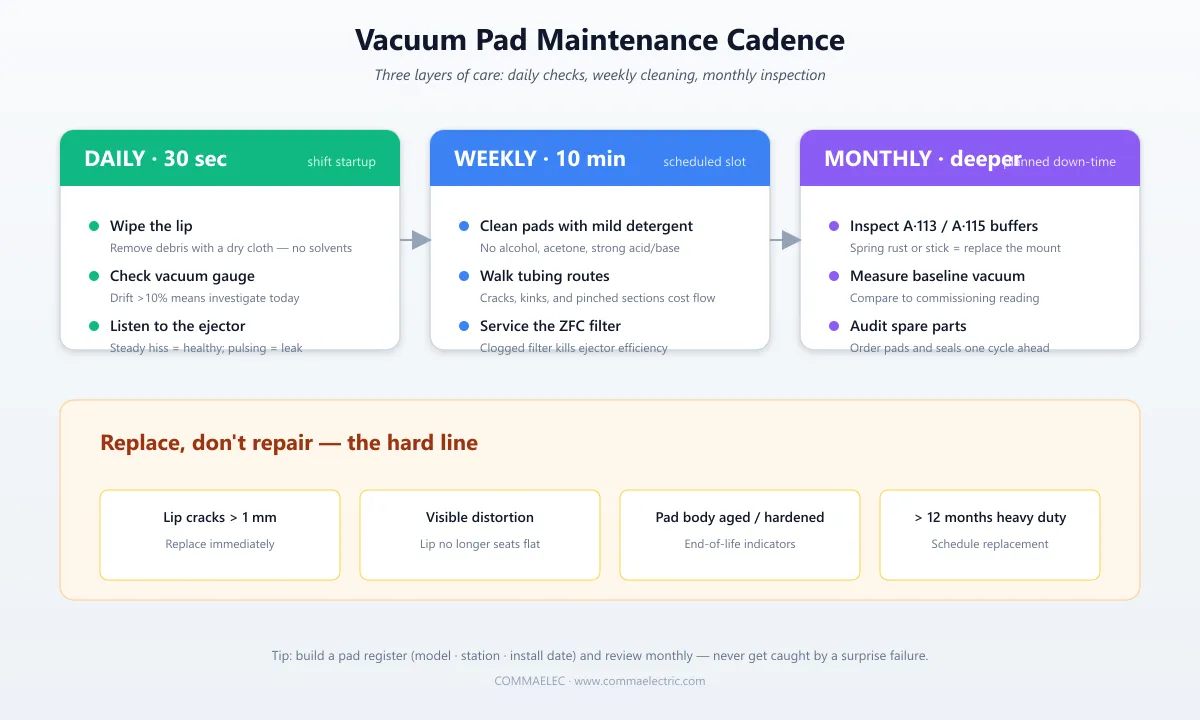

Күнделікті: 30 секунд жеткілікті

Техникалық қызмет көрсету үлкен жоба емес.Ең маңызды нәрселер бір минуттан аз уақытты алады.

Іске қосу алдында ерінге қараңыз.Алдыңғы ауысымдағы қоқыс - қаптама қалдықтары, қағаз шаңы, майлы пленка, талшық - тығыздағышты бұзады. Таза құрғақ шүберекпен сүртіңіз. Еріткіштерді өткізіп жіберіңіз; құрғақ шүберек көп.

Вакуум өлшегішке қараңызe. Көптеген қондырғыларда эжектордың жанында өлшеуіш бар. Жүйе жаңадан іске қосылған кезде оқуға назар аударыңыз. Күнделікті салыстырыңыз. 5% дейін дрейф қалыпты шу болып табылады. 10% -дан көп нәрсе өзгерді дегенді білдіреді.

Эжекторды тыңдаңызr.Салауатты вакуум генераторында тұрақты ысқырық бар. Егер ол күшейіп, күңгірттенсе немесе пульсирлене бастаса, сізде бір жерден ағып кету немесе сүзгі бітеліп қалған болуы мүмкін.

Бұл үш тексеру бірге шамамен 30 секундты алады және бүкіл вакуумдық контурдың күнделікті денсаулығын тексеру ретінде есептеледі.

Аптасына: 10 минут көп

Аптасына бір рет бекітілген ұяшықты блоктаңыз және осы тізімді қарап шығыңыз.

Тақталарды тазалаңыз. Жылы сумен және жұмсақ бейтарап жуғыш затпен жуыңыз.Алкоголь, ацетон, күшті қышқылдар және күшті негіздерден аулақ болыңыз - олар NBR, силикон, полиуретан және көптеген эластомерлер молекулалық деңгейде бұзады. NBR кейбір еріткіштерде ісінеді; силикон күшті қышқылда сынғыш болады.

Табиғи түрде құрғатыңыз немесе төмен қысымды пневматикалық пистолетті пайдаланыңыз.Жоғары қысымды пневматикалық пистолетті жақын қашықтықта атпаңыз - сіз тығыздағыш ерінді деформациялайсыз.

Түтік жолымен жүріңіз.Жарылған, қатқан, майысқан немесе қысылған бөліктерді іздеңіз. Қысылған түтік пневматикалық жүйелердегі ең көп таралған дыбыссыз ақаулардың бірі болып табылады: кабельдік науалар астында қалған немесе қозғалатын осьтермен баяу басылған құбырлар ішінде «гантель» көлденең қимасы пайда болады және ағынның жоғалуы 30% -дан асуы мүмкін.

Шаңсорғыш сүзгіні тазалаңыз немесе оған қызмет көрсетіңіз.COMMAELEC компаниясының ZFC сериялы вакуумдық сүзгілері мен HFL кірістірілген сүзгілерінде мөлдір тостаған бар. Түсі кеткенде, оған қызмет көрсетіңіз. Сүзгі негізінен вакуумдық жүйенің өкпесі болып табылады — ол тұншығып қалғанда, эжектор қатты жұмыс істейді, көбірек энергия алады және жас өледі.

Ай сайын: Біраз мұқият

Ай сайынғы тексерулер тереңірек деңгейге жетеді.

Серіппелі тіректерді тексеріңіз.COMMAELEC компаниясының A·113 ішкі серіппелі және A·115 сыртқы серіппелі буфер бекіткіштері робот пен төсем арасындағы амортизаторлар ретінде әрекет етеді. Тотты, жабысуды немесе қысылғаннан кейін қайтып келмейтін серіппені көрсеңіз, оны ауыстырыңыз. Сәтсіз буфер соққылардың тығыздағыш ерінге тікелей өтуіне мүмкіндік береді және бұл зақым қайтымсыз.

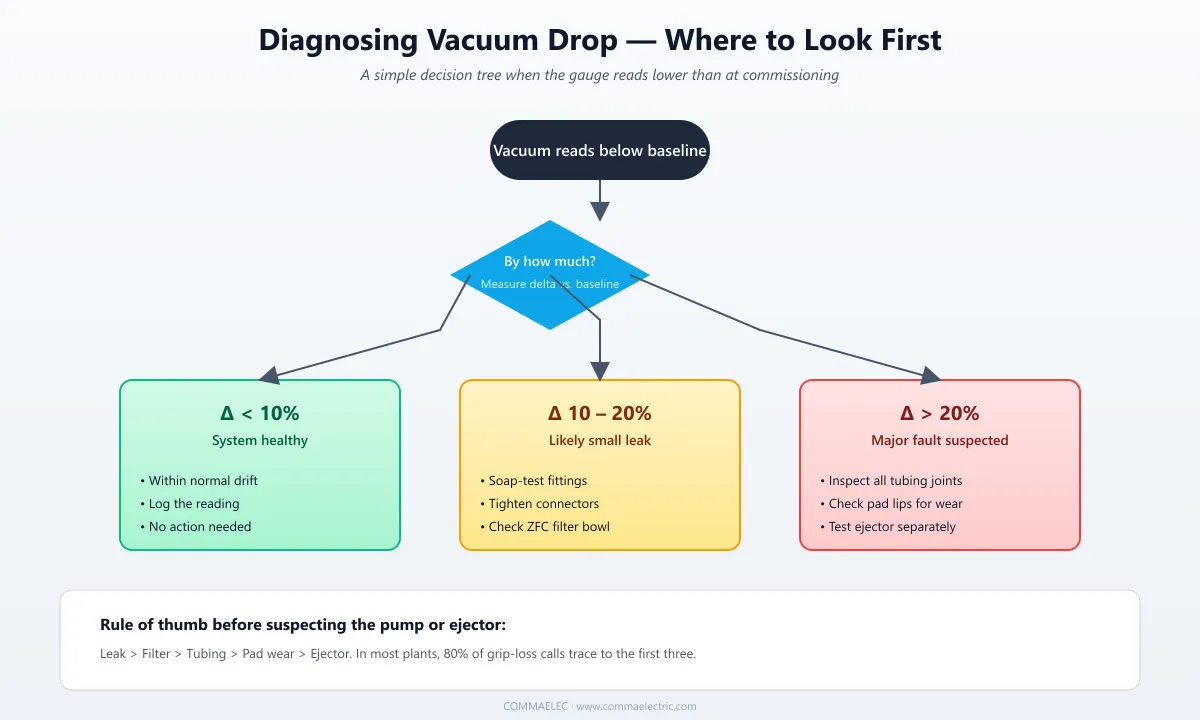

Вакуум деңгейін өлшеңіз.Сорғышты дайындамадан ажыратып, эжектор жағындағы вакуумды оқыңыз. Пайдалануға беру кезінде тіркелген негізгі көрсеткішпен салыстырыңыз:

• 10%-дан аз төмендеу → жүйе сау
• 10–20% құлдырау → ықтимал аз ағып кету; фитингтерді тексеріңіз
• 20%-дан астам төмендеу → түтіктерді, фитингтерді, еріндерді тексеріңіз және тозғанын тексеріңіз

Қосалқы бөлшектерді тексеру.Жұмыс цикліне байланысты төсеніш корпустары әдетте 6 айдан 12 айға дейін созылады. Тығыздағыштар мен сақиналар тезірек тозады. Айына бір рет қорды тексеріп, қажеттіліктен бір ай бұрын ауыстыруға тапсырыс беріңіз. Мен өндіріс желілерінің бір жетіспейтін сақинаға тоқтағанын көрдім - бұл сіз болмаңыз.

Қай кезде жөндеу керек емес, ауыстыру керек

Кейбір жағдайлар жастықшаның жасалғанын білдіреді - оны емізуге тырыспаңыз.

• Еріннің тереңдігі 1 мм-ден асатын жарықтар
• Көрінетін бұрмалау; ерін енді тегіс отырмайды
• Жастық корпусы зақымдалған, қатайған немесе ескірген
• Бірдей төсем ауыр жұмыс жағдайында 12 айдан астам қызмет етеді

Азғыру - «тағы бір ауысым» арқылы жастықшаны итеру. Вакуумдағы ақаулар лезде болады: тығыздағыш бұзылған сәтте бөлік құлап кетеді. Сызықтың қай жерде екенін біліңіз және бір ауыстыру циклін сақтау үшін оны кесіп алмаңыз.

Құруға тұрарлық үш әдет

Кейбір соңғы әдеттер, егер сіз жаңадан бастасаңыз.

Тіркеу жүргізіңіз. Қарапайым электрондық кесте жұмыс істейді:төсем үлгісі, станция, орнату күні, ауыстыру күні. Оны ай сайын қарап шығыңыз және сіз кенеттен сәтсіздікке ешқашан таң қалмайсыз.

Ескі жастықшаларды ауыстырған кезде суретке түсіріңіз.Жаңа техниктер жиі пайдаланылған жастықшаның зақымдалғанын немесе жай ғана пайдаланылғанын айта алмайды. Фотосуреттер кітапханасы анықтамаңызды жылдам жасайды.

Жеткізушімен байланыста болыңыз. COMMAELECон жылдан астам уақыт бойы пневматикалық вакуумдық компоненттерді жасайды. Сіз бейтаныс жағдайға тап болған кезде, тәжірибелі қолданбалар инженері сізді болжаудан бірнеше сағат үнемдей алады.

Вакуумдық төсемДизайн күрделі емес, бірақ оның ұзақ қызмет ету мерзімін алу - бұл дәйекті түрде жасалған ұсақ бөлшектер. Жоғарыда айтылғандарды бұлшықет жадына айналдырыңыз, сонда сіздің жастықшаларыңыз көрші шығанақтағылардан асып түседі.

Жиі қойылатын сұрақтар

Сорғышты қаншалықты жиі ауыстыруым керек?

Әр 6-12 ай сайын әдеттегі диапазон болып табылады. Жоғары жиілікті циклдар (минутына 10-нан астам), жоғары температура және майлы орталардың барлығы қызмет мерзімін қысқартады.

Менің төсемнің ұстағышы әлсіреп жатыр — вакуумдық сорғы істен шықты ма?

Міндетті емес. Ағып кетуді тексеріңіз, сүзгіні тексеріңіз, құбырды тексеріңіз, содан кейін ғана сорғыға күдіктеніңіз. Тұтқаны жоғалтудың көпшілігі алғашқы үшеуіне жатады.

Ерінге жуылмайтын май бар. Енді ше?

Бейтарап жуғыш зат қосылған жылы суға шамамен бес минут салып, жұмсақ шүберекпен ақырын сүртіңіз. Қыңыр қалдық үшін аз мөлшерде изопропил спирті жұмыс істейді, бірақ қатты еріткіштерден аулақ болыңыз.
