Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.
Белгісіз вакуумды сорғыштар ZP3
Commaelec фирмасының ZP3 маркасы жоқ вакуумды сорғыштар - аз шаңға арналған кіріктірілген телескопиялық буферлері бар ықшам сорғыштар (φ4–16 мм). Фотоэлектрлік панельдер, жартылай өткізгіш пластиналар, оптикалық линзалар, OLED/LCD панельдері және медициналық компоненттер үшін өте қолайлы, олар теңшелген опцияларды, икемді орнатуды, антистатикалық материалдарды және тот баспайтын болаттан жасалған керек-жарақтарды ұсынады.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Белгісіз вакуумды сорғыштар ZP3

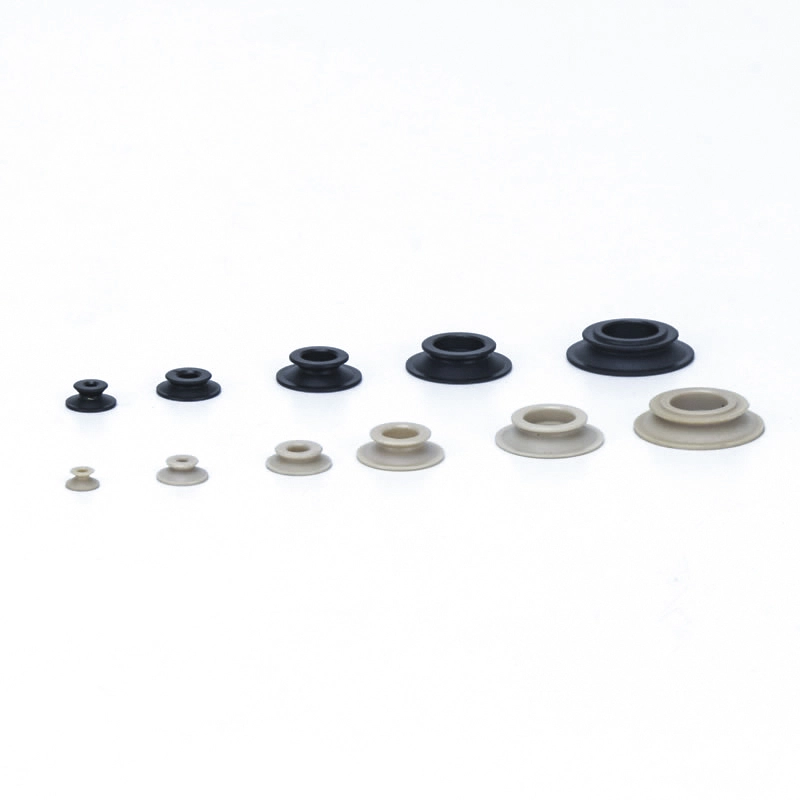

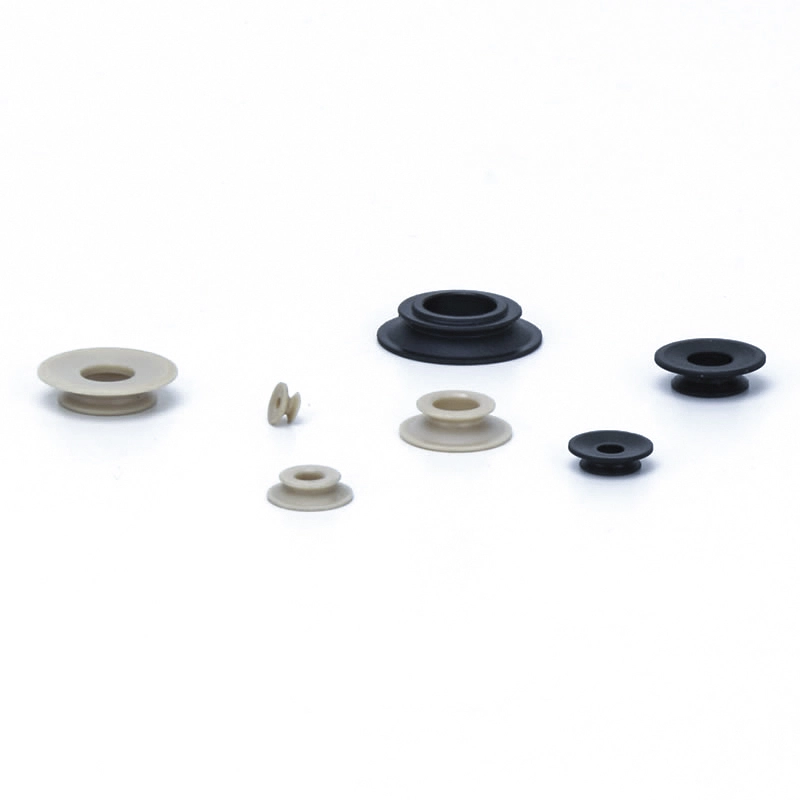

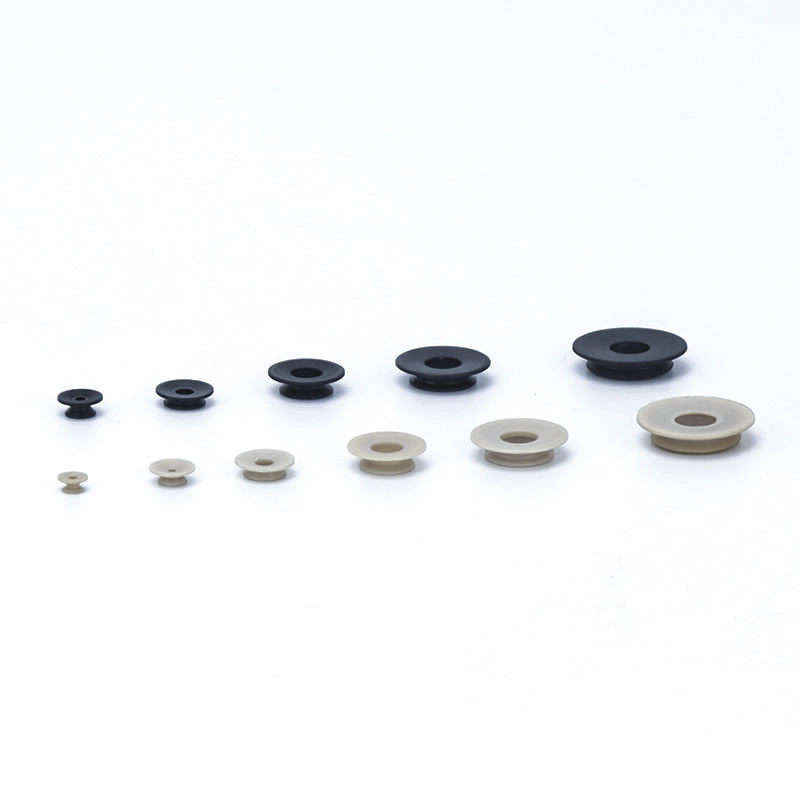

ZP3 сериялы таңбасыз шайыр қондырма төсемі
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

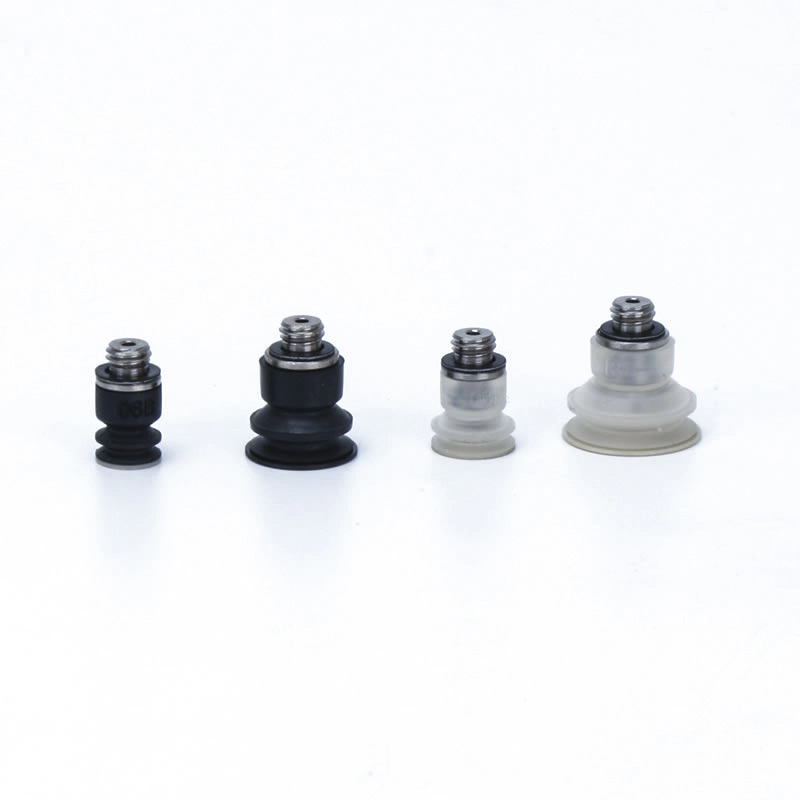

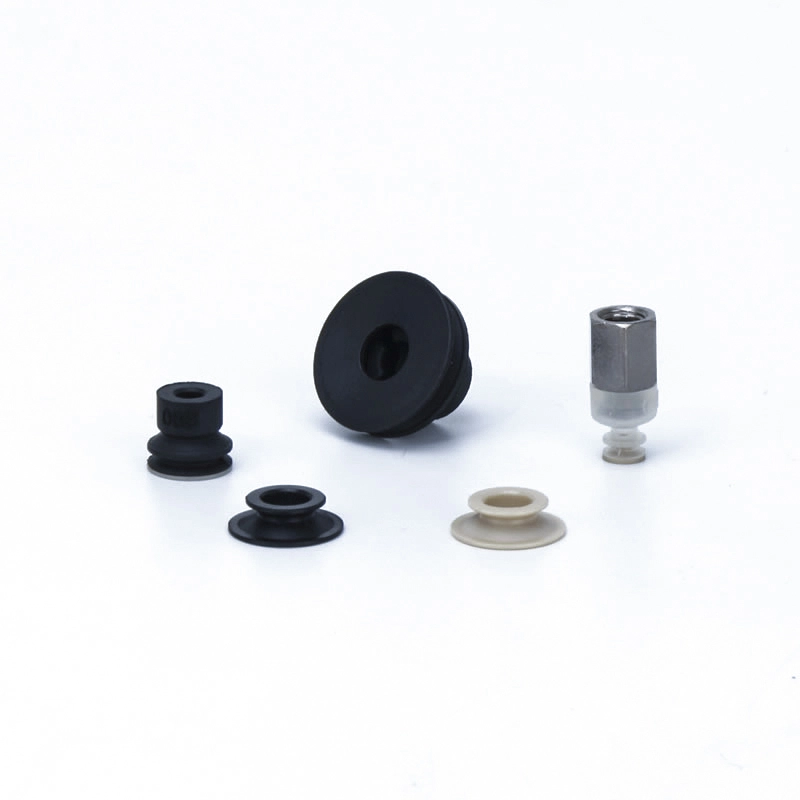

Белгісіз вакуумды сорғыштар ZP3 - бұл Қытайда жасалған, сызаттар немесе із қалдырмай, нәзік беттерді өңдеуге арналған, дәлдікпен жасалған шағын сорғыштар. Жоғары сапалы силиконмен және қосымша PEEK қосымшаларымен құрастырылған олар сенімді адгезияны, аз шаң түзуді және тұрақты вакуумдық өнімділікті қамтамасыз етеді. Бұл сорғыштар электроника, фотоэлектр және медициналық құрылғылар сияқты сезімтал салаларда автоматтандыру үшін өте қолайлы.
Қолданбалар
Фотоэлектрлік панельдер:Шыны беттерге зақым келтірместен қауіпсіз тасымалдау және орнату.
Жартылай өткізгіш пластиналар (кремний):Өндіріс кезінде нәзік пластиналар үшін дәл өңдеу.
Оптикалық линзалар (шыны/шайыр):Бетіне зақым келтірместен линзаларды құрастыруға арналған сенімді ұстағыш.
Электрондық дисплейлер (OLED/LCD панельдері):Тасымалдау және орналастыру сызаттарсыз.
Медициналық құрылғының құрамдас бөліктері:Хирургиялық құралдың керек-жарақтарын немесе нәзік бөлшектерін қауіпсіз ұстау.
Негізгі мүмкіндіктер
Белгісіз дизайн:Қолдану кезінде сызаттар немесе беттің зақымдалуын болдырмайды.
Шағын өлшем:Шағын диаметрлерде (4–16 мм) қол жетімді, тар кеңістіктерге жарамды.
Жоғары сапалы материалдар:Белгісіз вакуумдық шыныаяқтар силикон және PEEK нұсқаларында қол жетімді, олар тамаша химиялық төзімділік пен ыстыққа төзімділікті ұсынады.
Ең аз шаң:Кірістірілген телескопиялық буфер сезімтал орталарда шаңның пайда болуын азайтады.
Икемді орнату:Вакуумның тік немесе бүйірлік кіріс бағыты; адаптерлер немесе тот баспайтын болаттан жасалған кронштейндер болуы мүмкін.
Реттелетін опциялар:Арнайы өндірістік қажеттіліктерге бейімделген шешімдер.
Жиі қойылатын сұрақтар
1-сұрақ: Бұл сорғыштардан қандай салалар көбірек пайда көреді?
A: Электроника, фотоэлектр, оптика, жартылай өткізгіштер және дәл медициналық өндіріс.
2-сұрақ: Сорғыштың өлшемін немесе материалын реттей аламын ба?
Ж: Иә, ZP3 маркасы жоқ вакуумды сорғыштар әртүрлі диаметрлерде, силикон немесе PEEK материалдарында және антистатикалық немесе тот баспайтын болаттан жасалған қосымша керек-жарақтарда қол жетімді.
3-сұрақ: Бұл шыныаяқтар бетінің зақымдалуын қалай азайтады?
A: Жұмсақ, икемділігі жоғары материалдар және вакуумдық қысымның дәл бақылауы көтеру және орналастыру кезінде ешқандай сызаттар немесе белгілер болмауын қамтамасыз етеді.
Қалай тапсырыс беруге болады
- Дайындамада адсорбция белгілері (резеңке құрамдас бөліктер) қалмайды.
>Резеңке құрамдас бөліктерінің тасымалдануына жол бермеу үшін сильфон төсеміне PEEK қосымшасын орнату арқылы дайындама мен резеңке арасындағы тікелей жанасуды болдырмайды. - ZP3 сериялы сильфонды төсем үшін өте қолайлы (ø4 - ø16)
| ②Тақта диаметрі (мм) | |
| Таңба | Қолданылатын төсем |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Тіркеме материал | |
| P | PEEK |
| ЖП | Өткізгіш PEEK |
| M | POM |
| GM | Өткізгіш POM |
- Тақтамен тапсырыс бергенде, төменде көрсетілгендей, төсеніштің бөлшек нөмірінен төменге «*» қойыңыз. Тақта жинақталған қондырмамен жеткізілмейтінін ескеріңіз.
- Қондырма өткізгіш PEEK-тен жасалған кезде, төсем үшін өткізгіш материалды пайдаланыңыз.
- Қосымшаны қолданар алдында өнімді тазалаңыз.
- Бұл өнім өңдеуден кейін тазартылмайды. Егер өнім жөнелтілген күйінде пайдаланылса, жұмыс бөліктерінде қалдық материал қалуы мүмкін. Қолданар алдында тазалаңыз.
- Қатты материалмен жанасу проблема болса, бұл өнімді пайдаланбаңыз.
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
K
Шайыр қондырмасы
| Үлгі | øA | øB | øC | D | P | Адаптер төсем жоқ. |
||||||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|||||||
| ZP3 | 04 | K |
P ЖП M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F Г.Н GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Қондырма өткізгіш PEEK-тен жасалған кезде, төсем үшін өткізгіш материалды пайдаланыңыз.
Анықтама үшін үлгі: ZP3-08KGP Сілтемеге арналған адаптер тақтасы: ZP3-08BGN / ZP3-08BGS
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
| Тақта түрі | Тақта диаметрі (мм) | Қолданба | Дайындаманың типтік беттері мен пішіндері | |||||||
| Тегіс | Қол бұлғады | Қиғаш | Әртүрлі биіктіктер | дөңес | Майлы | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Жазық (U) |
|
ø1,5~ø3,5 | Тегіс және деформацияланбаған беті бар жұмыс бөлшектерін адсорбциялауға арналған | ⚪ | X | X | X | X | X |
| Ойығы бар жазық (UM) |
|
ø4~ø16 | Деформациялануы мүмкін дайындамаға арналған | ⚪ | X | X | X | X | △ | |
| Сильфондар(B) |
|
ø4~ø16 | Көлбеу беті бар жұмыс бөлшектерін адсорбциялауға арналған | ⚪ | △ | ⚪ | X | △ | X | |
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
