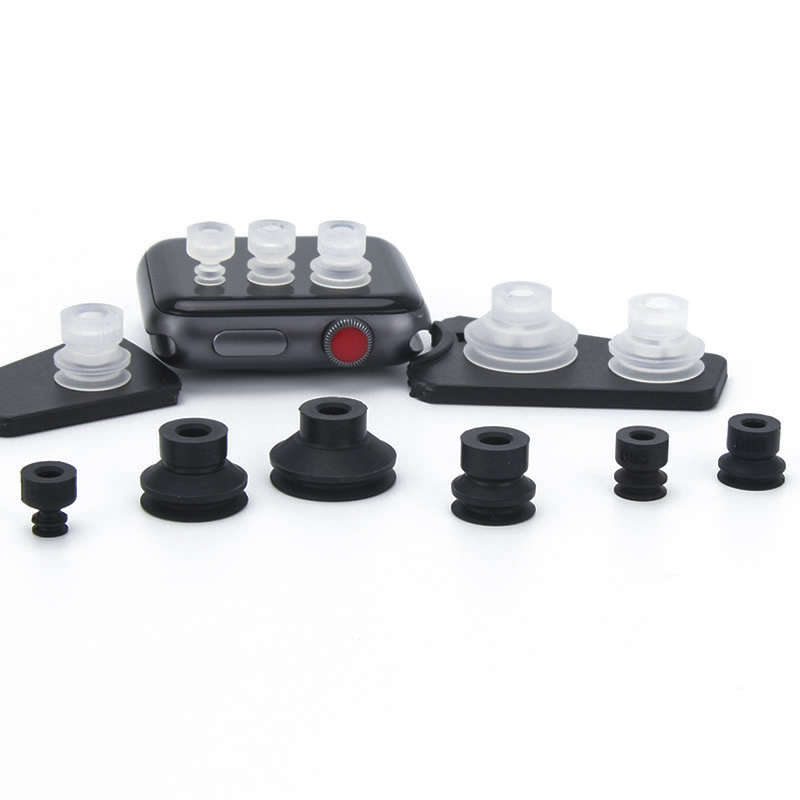

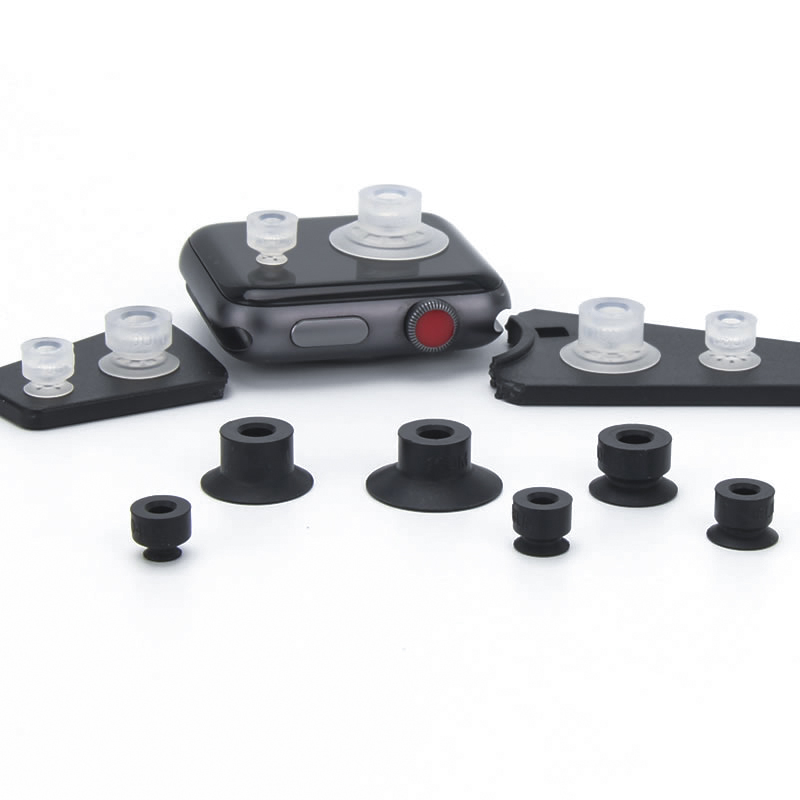

Төмен үйкелісті тікелей орнату вакуумды сорғыштар ZP3
Commaelec - төмен үйкелісті тікелей монтаждалатын вакуумды сорғыштар ZP3 төмен үйкелісті, тікелей орнатылатын вакуумды сорғыштарға маманданған кәсіби өндіруші және жеткізуші. Диаметрі 4 мм-ден 16 мм-ге дейін болатын бұл жинақы қондырғылар электроника өнеркәсібі үшін арнайы жасалған. Ең аз шаң шығаратын кіріктірілген телескопиялық буферлік штангасы бар олар дәл электроникада, медициналық және фармацевтикалық қолданбаларда пайдалану үшін өте қолайлы.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Төмен үйкелісті тікелей орнату вакуумды сорғыштар ZP3

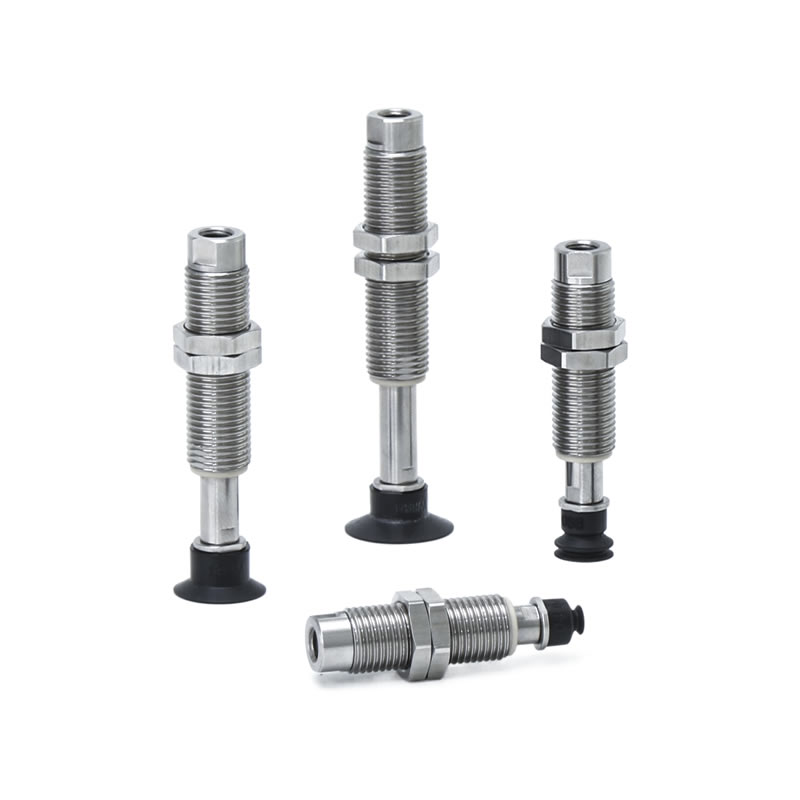

ZP3-T сериясы төмен үйкеліс буфері ықшам вакуумдық төсемі бар
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс
Төмен үйкелісті тікелей орнатуға арналған вакуумды сорғыштар ZP3 - бұл электроника, медицина және фармацевтика салаларына арналған ықшам, дәлдікпен жасалған сорғыштар. Диаметрлері 4 мм-ден 16 мм-ге дейін болатын бұл вакуумдық шыныаяқтарда шаңның пайда болуын азайтып, нәзік компоненттерді қауіпсіз және таза ұстауды қамтамасыз ететін кіріктірілген телескопиялық буфер өзегі бар.
Төмен үйкелісті тікелей орнатуға арналған вакуумды сорғыштар ZP3 дегеніміз не?
Автоматтандырылған жүйелер үшін тікелей орнату мүмкіндігі бар мамандандырылған вакуумдық төсем.
Қайталанатын циклдар кезінде тозуды және ластануды азайтатын төмен үйкелісті телескопиялық буферді қамтиды.
Тік және бүйірлік вакуумдық кіріс бағыттарымен үйлесімді, тығыз өндірістік желілерде икемді орнатуға мүмкіндік береді.
Литий батареялары үшін қосымша адаптерлер мен толық баспайтын болаттан жасалған керек-жарақтары бар жоғары сапалы резеңке, силикон және антистатикалық материалдарда қол жетімді.
Қолданбалар
Схемалар мен микрочиптер сияқты электрониканы дәл өңдеу.
Медициналық және фармацевтикалық жинақ, мұнда тазалық пен ластану деңгейі өте маңызды.
Роботтандырылған таңдау және орналастыру жүйелеріне және автоматтандырылған құрастыру желілеріне интеграциялау.
Шағын аппараттық құралдармен және литий батареяларының құрамдас бөліктерімен жұмыс істеу, шаңның аз болуын қажет етеді.
Артықшылықтары
Ықшам және төмен үйкелісті дизайн тозуды, шаңды және техникалық қызмет көрсетуді азайтады.
Көптеген вакуумдық кіріс бағдарларын және буфер конфигурацияларын қолдайтын жоғары бейімделгіштік.
Төмен үйкелісті тікелей орнатуға арналған вакуумды сорғыштар ZP3 тұрақты және ұзақ сорғышты қамтамасыз ету үшін силикон және резеңке сияқты берік материалдардан жасалған, осылайша ұзартылған қызмет мерзімін қамтамасыз етеді.
Арнайы өндірістік қажеттіліктерге арналған адаптерлер, буферлік кронштейндер және тот баспайтын болаттан жасалған керек-жарақтары бар икемді опциялар.
Жетілген технологиямен және тұрақты жеткізу тізбегі бар Қытайда жасалған үнемді өндіріс уақтылы жеткізу мен жоғары сапалы өнімділікті қамтамасыз етеді.
Неліктен Commaelec таңдау керек?
Өзіндік өндірісі және кең қоры бар сенімді өндіруші және жеткізуші.
Көптеген техникалық сипаттамалар, пішіндер және материал опцияларын қамтитын әртүрлі өнім портфолиосы.
Күшті адгезияны, тұрақтылықты және материалды қауіпсіз өңдеуді қамтамасыз ететін жетілген технология.
Жылдам жауап беру, теңшеу және үздіксіз интеграция үшін техникалық қолдау көрсету арқылы тұтынушыға бағытталған қызмет.
Қалай тапсырыс беруге болады
- 1/10 төмендеген бөлшектер (алдыңғы өнімдермен салыстырғанда).
- Пайдаланылмаған мыс қорытпасы.
- Төмен үйкеліспен, төмен шумен! Шу деңгейі 45дБ.
- Эксцентрге қарсы құрылымға сәйкес тегіс жоғары және төмен қозғалады.
- Түтік кернеуіне сәйкес кептеліп қалған білік мәселесі шешілді!
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| ②Тақта диаметрі (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тақта түрі | |
| UM | Ойығы бар тегіс |
| B | Сильфондар |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑤Буфер спецификациясы | |
| D | Айналмалы (төмен үйкеліс) |
| ⑥Буферлік инсульт(мм) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Вакуумдық кіріс | |
| B5 | M5 x 0,8 |
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
UM
Ойығы бар тегіс
| Үлгі | A | B | C | D | Буфер | |||||||
|
① Вакуум кіріс бағыт |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑤ Буфер спец. |
⑥ Буфер инсульт |
⑧ Вакуум кіріс |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F Г.Н GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Анықтама үшін үлгі: ZP3-T16UMND15-B5
B
Сильфондар
| Үлгі | A | B | C | D | Буфер | |||||||
|
① Вакуум кіріс бағыт |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑤ Буфер спец. |
⑥ Буфер инсульт |
⑧ Вакуум кіріс |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F Г.Н GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Анықтама үшін үлгі: ZP3-T08BND6-B5
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
| Тақта түрі | Тақта диаметрі (мм) | Қолданба | Дайындаманың типтік беттері мен пішіндері | |||||||
| Тегіс | Қол бұлғады | Қиғаш | Әртүрлі биіктіктер | дөңес | Майлы | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Жазық (U) |
|
ø1,5~ø3,5 | Тегіс және деформацияланбаған беті бар жұмыс бөлшектерін адсорбциялауға арналған | ⚪ | X | X | X | X | X |

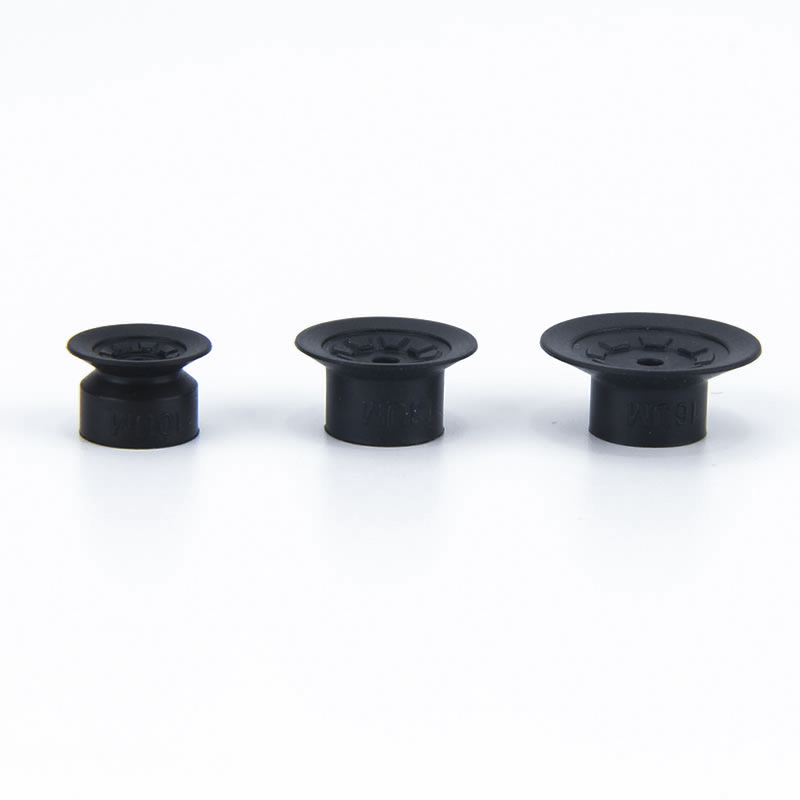

| Ойығы бар жазық (UM) |
|
ø4~ø16 | Деформациялануы мүмкін дайындамаға арналған | ⚪ | X | X | X | X | △ | |
| Сильфондар(B) |
|
ø4~ø16 | Көлбеу беті бар жұмыс бөлшектерін адсорбциялауға арналған | ⚪ | △ | ⚪ | X | △ | X | |
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
