Қаттылығы жоғары вакуумды сорғыштар ZP3E
Қаттылығы жоғары вакуумды сорғыштар ZP3E үлкен немесе кеуекті дайындамаларды ауыр жүкпен өңдеуге арналған. Тығыздағыш беті және аккордеон құрылымы бар олар тегіс емес беттерде берік адгезияны қамтамасыз етеді. Шыны, металл қаңылтырлар және қаптамалар үшін өте қолайлы, олар тұрақты ұстауды, таңбасыз өңдеуді және жоғары ағынды автоматтандыру жүйелерінде сенімді өнімділікті қамтамасыз етеді. Ол сондай-ақ электроника өндірісі, автомобиль құрастыру және логистикалық сұрыптау сияқты салалардағы өндірістік желілерде кеңінен қолданылады.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу

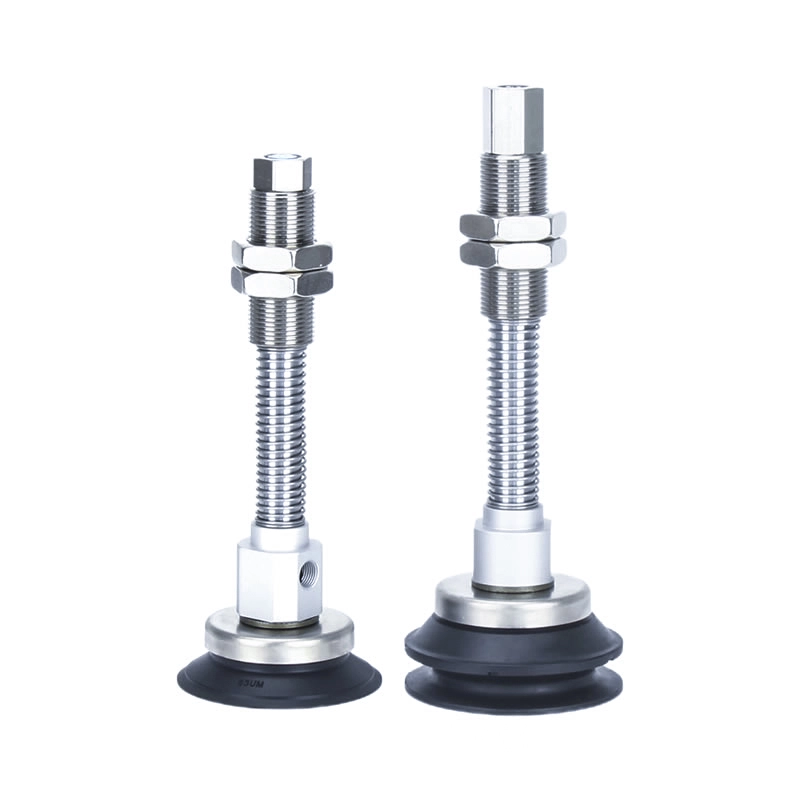

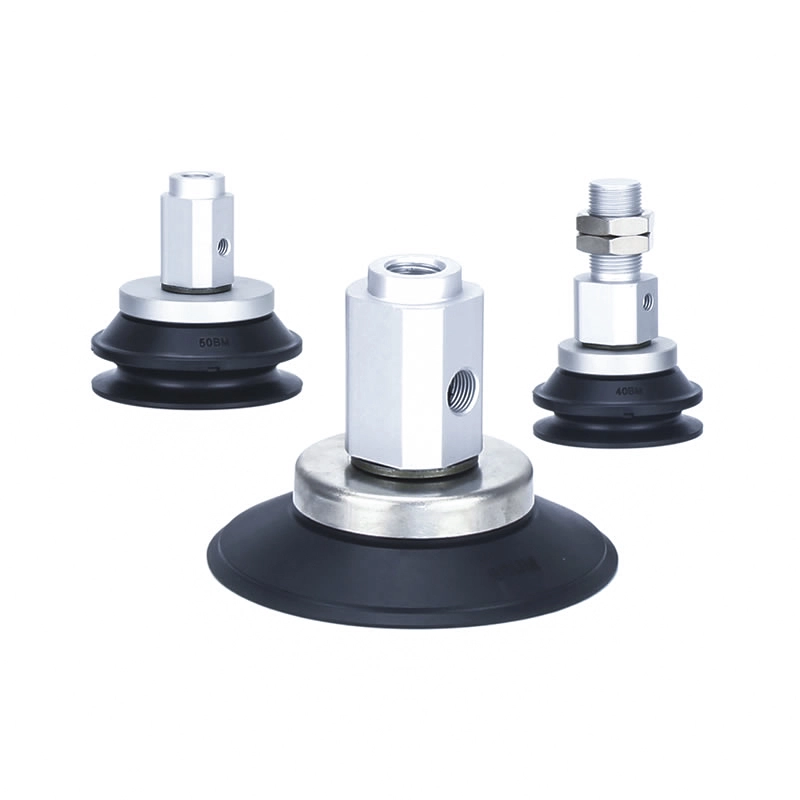

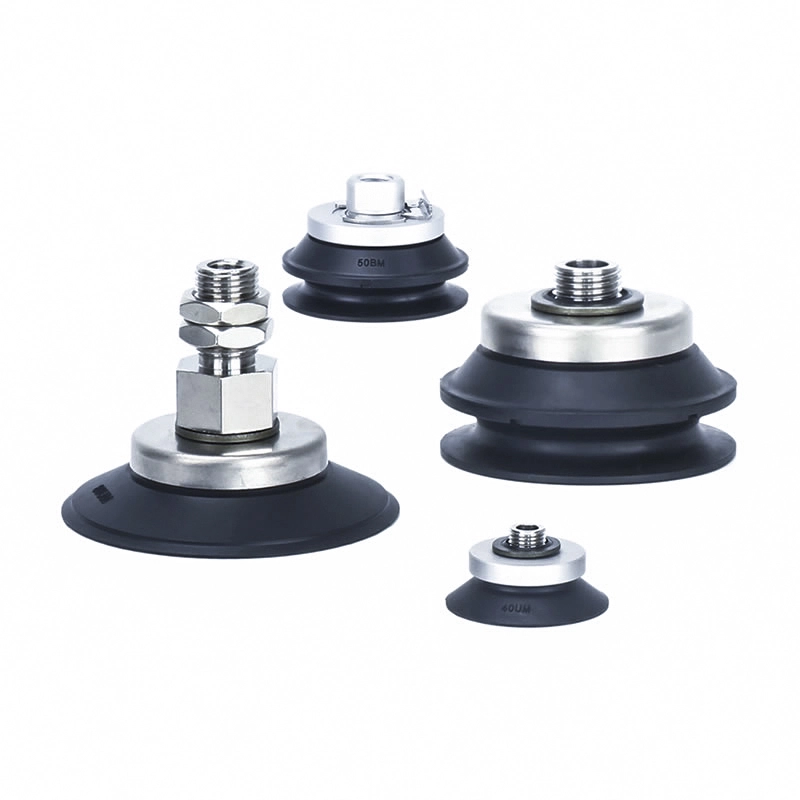

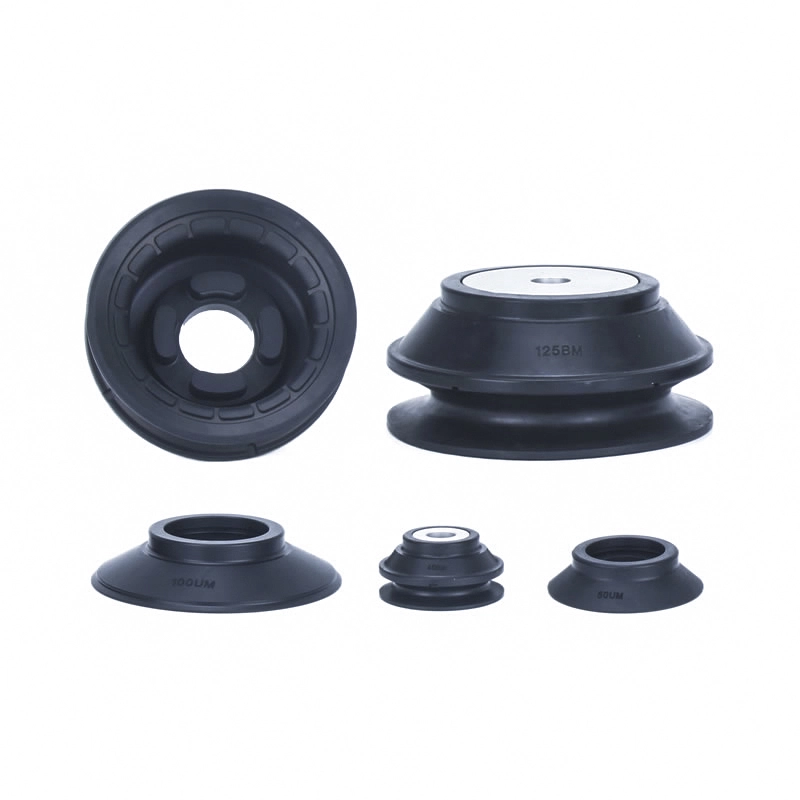

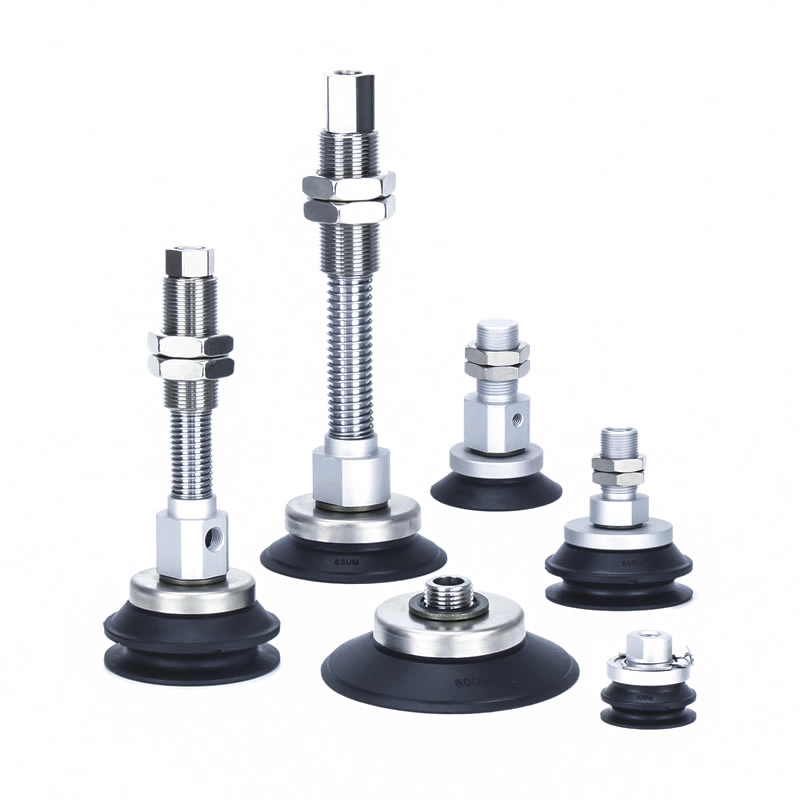

Қаттылығы жоғары вакуумды сорғыштар ZP3E
ZP3E сериялы қаттылығы жоғары вакуумдық жастықша құрылғысы
ZP3E-T сериясы адаптері жоғары қаттылық вакуумдық төсемдермен
ZP3E-T сериясы буферлі жоғары қаттылық вакуумдық төсемдермен
ZP3E-Y сериясы адаптері жоғары қаттылық вакуумдық төсемдермен
ZP3E-Y сериясы буферлі жоғары қаттылық вакуумдық төсемдермен
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс
Қаттылығы жоғары вакуумды сорғыштар ZP3E - бұл ауыр жүкті, үлкен аумақтағы дайындамаларды өңдеуге арналған өнеркәсіптік деңгейдегі вакуумдық шыныаяқтар. Олар күшті адгезияны, жоғары герметикалықты және тұрақты ұстауды қажет ететін қолданбалар үшін өте қолайлы, тіпті тегіс емес немесе шамалы өткізгіш беттерде.
Негізгі мүмкіндіктер
Ауыр жүкті өңдеу мүмкіндігі
Қаттылығы жоғары вакуумды сорғыштар ZP3E картон, шыны панельдер және металл парақтар сияқты үлкен және ауыр дайындамалар үшін арнайы жасалған.
Диаметр диапазоны:32 мм-ден 125 мм-ге дейін
Бір қабатты және екі қабатты конфигурацияларда қол жетімді
Жақсартылған тығыздау өнімділігі
Ойық сору беті ұстау тұрақтылығын жақсартады және вакуумды сақтайды
Аккордеон тәрізді тығыздағыш құрылымы көлбеу немесе тегіс емес беттерге бейімделеді
Тіпті қисық немесе тегіс емес дайындамалар үшін сенімді адгезияны қамтамасыз етеді
Кеуекті материалдар үшін оңтайландырылған
Картон, картон және басқа да өткізгіш материалдар үшін қолайлы
Жоғары ағынды вакуумдық жүйелермен тиімді жұмыс істейді
Ауаның шамалы ағып кетуіне қарамастан тұрақты соруды сақтайды
Икемді орнату
Әр түрлі автоматтандыру қондырғылары үшін бірнеше орнату опциялары
Роботтық қарулармен және автоматтандырылған өндірістік желілермен үйлесімді
Қолданбалар
Өнеркәсіптік автоматтандыру жабдықтары
Қағаз қорапты қалыптау машиналары:Картон парақтарды тасымалдау және орналастыру
Қаптама жүйелері:Ауыр қораптар мен материалдарды жинап, жылжытыңыз
Роботты автоматтандыру:Құрастыру желілерінде тұрақты ұстау және жылдам босату
Дайындаманы өңдеу
Шыны өңдеу:Тегіс, ауыр шыны панельдерді таңбасыз өңдеу
Металл және пластик парақтар:Болат тақталар, алюминий қаңылтырлар және қалың пластикалық тақталар
Логистика және қойма:Ауыр бұйымдарды автоматтандырылған қабаттастыру
Өнімділік артықшылықтары
Жоғары қаттылық құрылымы ауыр жүктерді өңдеу кезінде тұрақтылықты қамтамасыз етеді.
Белгісіз дизайн шыны сияқты сезімтал беттерді зақымданудан қорғайды.
Күшті вакуумды ұстау мүмкіндігі талап етілетін ортада сенімді жұмысты қамтамасыз етеді.
Қаттылығы жоғары вакуумды сорғыштар ZP3E электроника, автомобиль, логистика және өндіріс салаларында қолдануға жарамды.
Неліктен Қытайда жасалған ZP3E вакуумдық шыныаяқтарды таңдау керек?
Сенімді өнімділігі бар үнемді өндіріс
Жоғары сапалы силиконды және жетілдірілген вакуумды тығыздағышты қолданатын жетілген технология
Түрлі өнеркәсіптік қажеттіліктерді қанағаттандыру үшін кең өнім ассортименті
Жылдам және дәйекті жеткізуді қамтамасыз ететін тұрақты жеткізу тізбегі

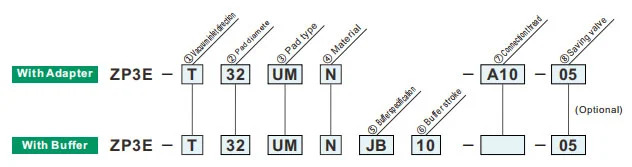

Қалай тапсырыс беруге болады
| ②Тақта диаметрі (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тақта түрі | |
| UM | Ойығы бар жалпақ түрі |
| Б.М | Қабырғалары мен ойығы бар сильфондар |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑧Табақ | |
| Нөл | Пластинасыз |
| P | Пластинамен |
|
Үлгі
②Тақта диаметрі (мм)
|
Ойығы бар жалпақ түрі (UM) | Қабырғалары мен ойығы бар сильфон түрі (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| Y | Бүйірлік |
| ②Тақта диаметрі (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тақта түрі | |
| UM | Ойығы бар жалпақ түрі |
| Б.М | Қабырғалары мен ойығы бар сильфондар |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑦Вакуумдық кіріс | ZP3E-T /Тік | ZP3E-Y /Бүйірлік | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Ер жіп | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Әйел жіп | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤Буфер спецификациясы | |
| Дж.Б | Айналмалы (жезден, втулкамен) |
| Дж.Ф | Айналмалы (болат, втулкамен) |
| КБ | Айналмайтын (жезден, втулкамен) |
| ⑦Вакуумдық кіріс | A14 | Нөл | A18 | Нөл | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Буферлік инсульт | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10мм | ● | ● | ● | ● |
| 20 | 20мм | ● | — | — | — |
| 25 | 25мм | — | ● | ● | ● |
| 30 | 30мм | ● | ● | ● | ● |
| 50 | 50мм | — | ● | ● | ● |
| 75 | 75 мм | — | ● | ● | ● |
| 100 | 100мм | — | — | — | ● |
| ⑧Сақтау клапанының бекітілген тесігі | |||
| өлшемі (мм) |
Тақта диаметрі | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Анықтама SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Көктемгі реактивті күш
| Байланыс жіп | Тарту моменті±5% [Н·м] | Буферлік инсульт (мм) | Серіппенің реактивті күші[N] | ||
| Жез, втулкасы бар (JB/KB) | Болат, втулкасы бар (JF) | 0 соққы кезінде | Толық соққы кезінде | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
