Қаттылығы жоғары шарикті вакуумды сорғыштар ZP3E
Қаттылығы жоғары шарикті вакуумды сорғыштар ZP3E Қытайдан келген Commaelec ауыр жүкті, үлкен аумақты өңдеуге арналған арнайы шешімдерді ұсынады. Тығыздағыш беті және шарикті біріктіру дизайнымен олар біркелкі емес немесе кеуекті материалдарда тұрақты адгезияны қамтамасыз етеді. Шыны, металл парақтар және қаптамалар үшін өте қолайлы, олар автоматтандырылған жүйелерде таңбаланбайтын, сенімді өнімділікті қамтамасыз етеді.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Қаттылығы жоғары шарикті вакуумды сорғыштар ZP3E

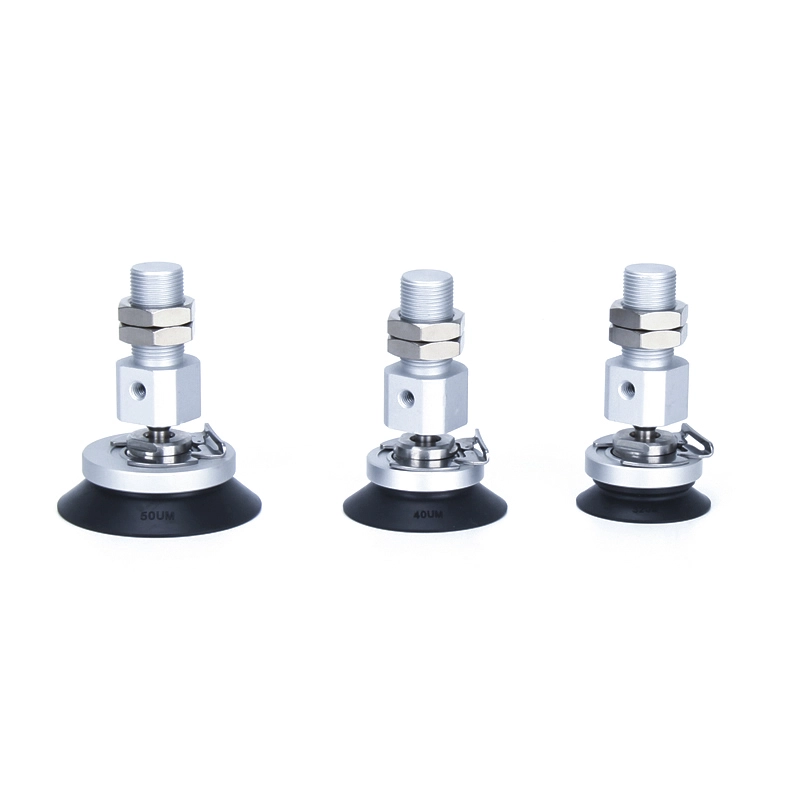

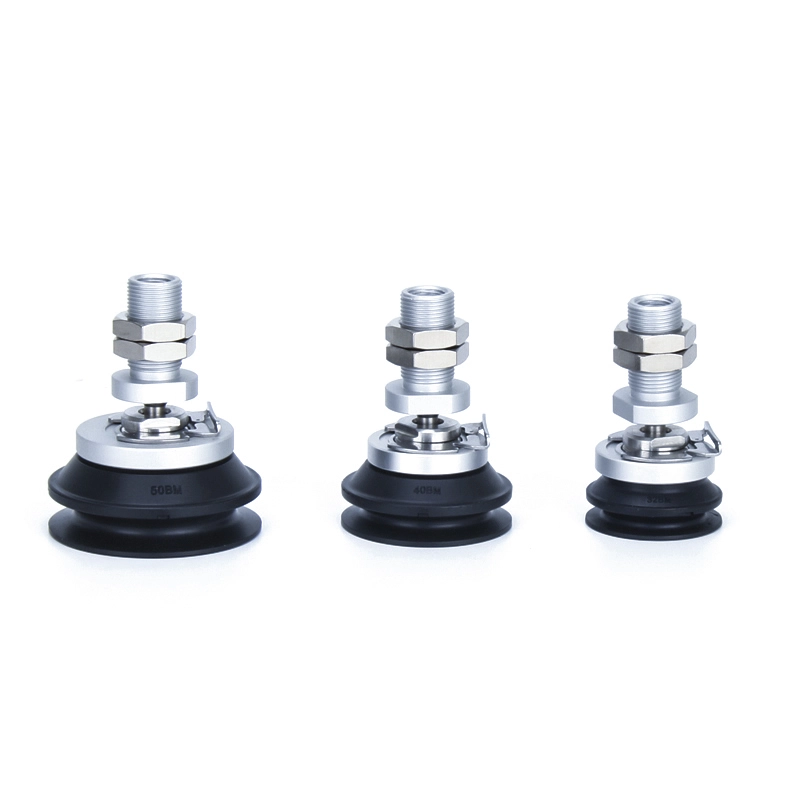

ZP3E-TF сериясы адаптері жоғары қаттылығы бар шарикті қосылыс типті вакуумдық төсемдер

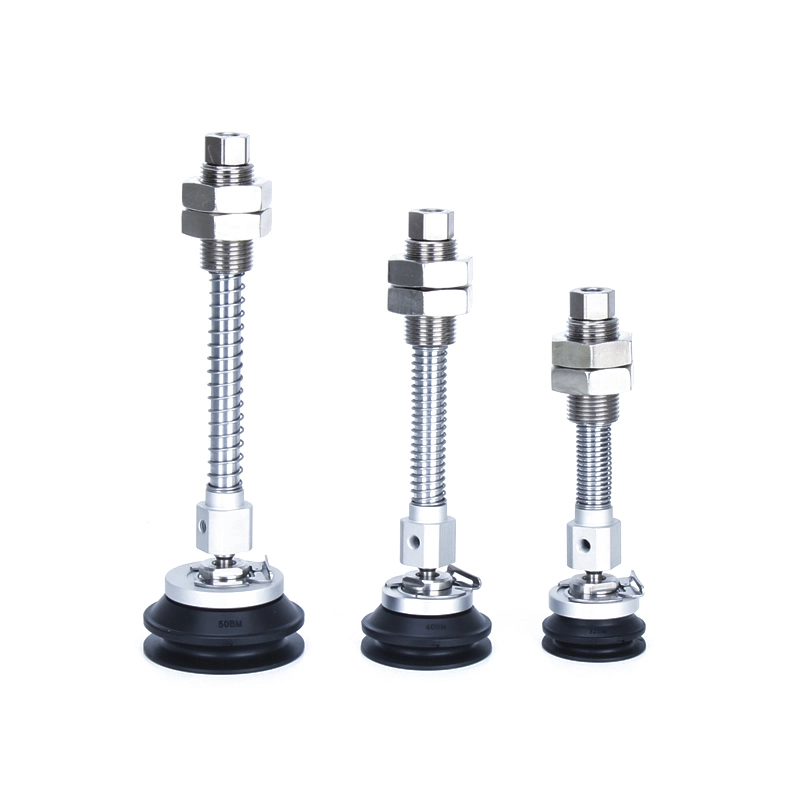

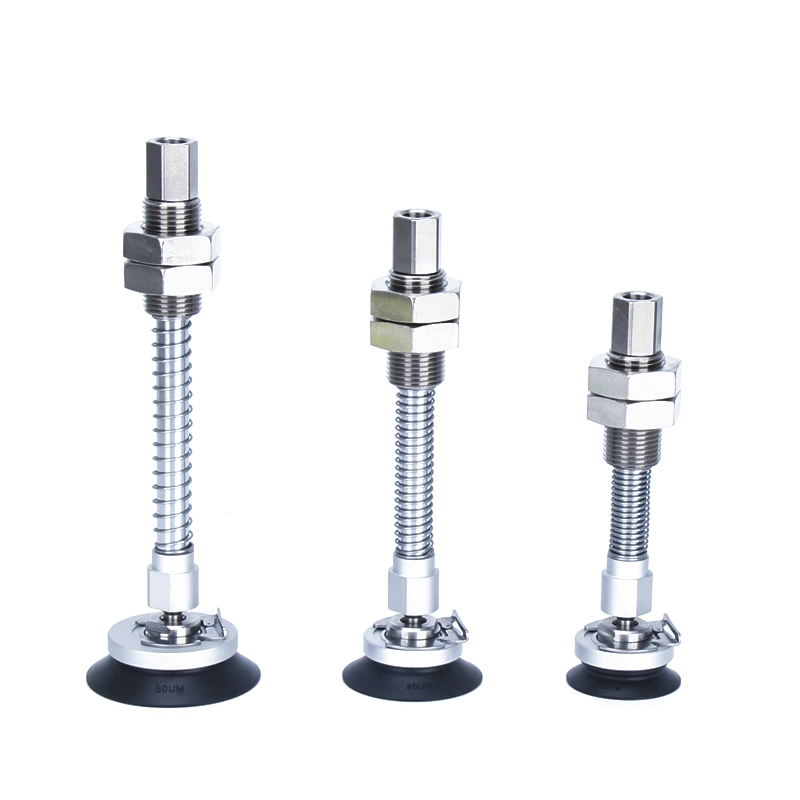

ZP3E-TF сериясы буфері жоғары қаттылығы бар шарикті қосылыс типті вакуумдық төсемдер
ZP3E-YF сериясы адаптері жоғары қаттылығы бар шарикті қосылыс типті вакуумдық төсемдер
ZP3E-YF сериясы буфері жоғары қаттылығы бар шарикті қосылыс типті вакуумдық төсемдер
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

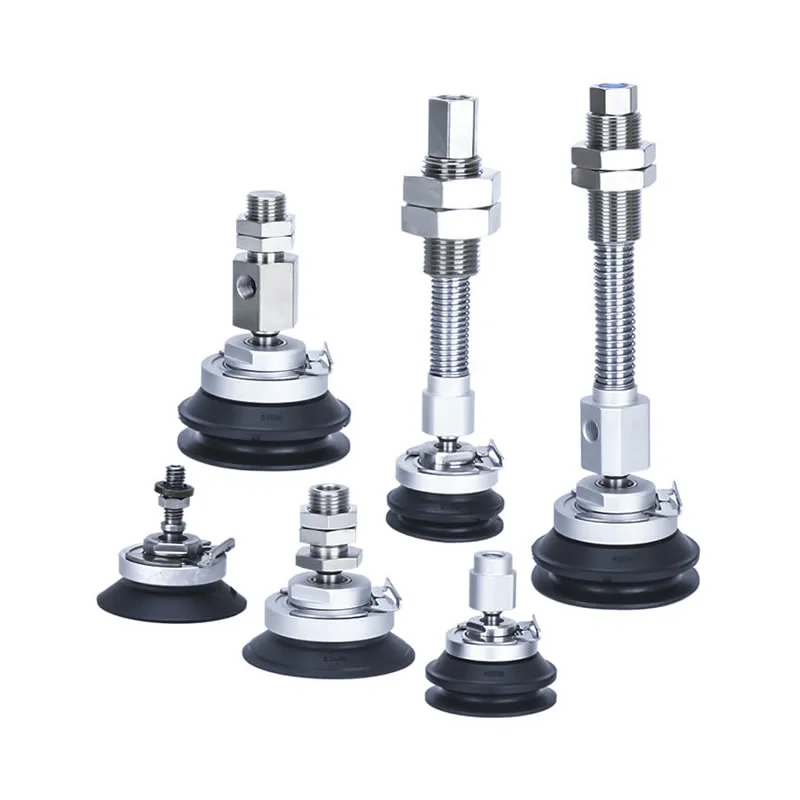

Қаттылығы жоғары шарикті вакуумды сорғыштар ZP3E - автоматтандырылған жүйелердегі ауыр, үлкен немесе тегіс емес беті бар дайындамалармен жұмыс істеу үшін арнайы әзірленген өнеркәсіптік деңгейдегі вакуумдық сорғыш.
Оның жоғары қатты құрылымы шыны, металл парақтар және картон сияқты ауыр материалдарды тұрақты ұстауды қамтамасыз етеді.
Шарлы қосылыс конструкциясы көп бұрышты реттеуге мүмкіндік береді, бұл шыныаяқты еңкейтілген немесе тегіс емес беттерге автоматты түрде бейімдеуге мүмкіндік береді.
Тығыздағыш беті вакуумды ұстап тұру мүмкіндіктерін жақсартады, тіпті кеуекті материалдармен жұмыс істегенде де тиімді соруды қамтамасыз етеді.
Бұл өнім сериясы роботтандырылған автоматтандыру, орау, автомобиль өндірісі және шыны өңдеу сияқты салаларда кеңінен қолданылады; ол әсіресе ұстау күшіне, тұрақтылыққа және икемділікке өте жоғары талаптары бар қолданбалар үшін өте қолайлы.
Негізгі мүмкіндіктер
**Жоғары қаттылық пен тұрақтылық**
Шыны, металл қаңылтырлар және картон сияқты ауыр салмақты және үлкен беті бар дайындамалар үшін арнайы әзірленген бұл серия бір қабатты және екі қабатты құрылымдарға арналған опциялары бар 32 мм-ден 125 мм-ге дейінгі диаметрлі диапазонды ұсынады. Бетінде вакуумды ұстап тұруды тиімді арттыратын және кеуекті материалдармен жұмыс істегенде де ұстау тұрақтылығын қамтамасыз ететін ойық құрылымы бар.
**Шарлы буын функционалдығы**
Біріктірілген шар-түйінді құрылымын қамтитын құрылғы икемді, көп бұрышты реттеуге мүмкіндік береді. Ол көлбеу немесе біркелкі емес дайындаманың беттерін автоматты түрде өтейді, бұл динамикалық өңдеу операциялары кезінде дәйекті тығыздау өнімділігін және сенімді сору күшін қамтамасыз етеді.
**Қосымша буферлеу механизмі**
Сорғыш шыныаяқ дайындамаға тиген кезде пайда болатын соққы күштерін сіңіру үшін қосымша буферлеу механизмін қосуға болады. Бұл сорғыштың корпусын да, дәл дайындаманың беттерін де зақымданудан тиімді қорғайды. Жоғары жиілікті велосипед орталарында бұл мүмкіндік жабдықтың қызмет ету мерзімін ұзартуға және жалпы төзімділікті арттыруға көмектеседі.
**Материал опциялары**
Қаттылығы жоғары шарикті вакуумды сору шыныаяқтары ZP3E жоғары сапалы резеңке және силикон материалдарын қолдану арқылы жасалған, тамаша тығыздау және тозуға төзімділік береді. Антистатикалық материалдар опция ретінде қол жетімді, бұл құрылғыны электроника өндірісінде және таза бөлмеде пайдалануға жарамды етеді. Оған қоса, оны литий-ионды аккумуляторлар өндірісінің және қатаң өнеркәсіптік қондырғылардың арнайы қолданбалы талаптарын қанағаттандыру үшін тот баспайтын болаттан жасалған арматурамен жұптастыруға болады.
**Ажыратылатын дизайн**
Модульдік құрылымы бар, қаттылығы жоғары шарикті вакуумды сорғыштар ZP3E қарапайым техникалық қызмет көрсетуді және компоненттерді ауыстыруды жеңілдетеді. Бұл тоқтау уақытын тиімді түрде азайтады және ұзақ мерзімді операциялық шығындарды азайтады. Сонымен қатар, оның икемді конфигурация опциялары оны автоматтандырылған жүйелердің кең ауқымына үздіксіз біріктіруге мүмкіндік береді.

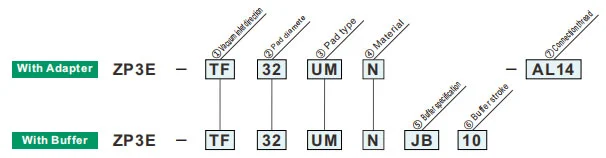

Қалай тапсырыс беруге болады
| ①Вакуумның кіріс бағыты | |
| TF | Тік |
| Ю.Ф | Бүйірлік |
| ②Тақта диаметрі (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Буфер спецификациясы | |
| Дж.Б | Айналмалы (жезден, втулкамен) |
| Дж.Ф | Айналмалы (болат, втулкамен) |
| ③Тақта түрі | |
| UM | Ойығы бар жалпақ түрі |
| Б.М | Қабырғалары мен ойығы бар сильфондар |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑥Буферлік инсульт | |
| 10 | 10мм |
| 25 | 25мм |
| 30 | 30мм |
| 50 | 50мм |
| 75 | 75 мм |
| 100 | 100мм |
| ⑦Вакуумдық кіріс | ZP3E-T /Тік | ZP3E-Y /Бүйірлік | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Ер жіп | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Әйел | B8 | M8 x1,25 | ● | — | ● | — |
| B12 | M12 x1,75 | — | ● | — | ● | |
Көктемгі реактивті күш
| Тақта диаметрі (мм) |
Тарту моменті ±5% [Н·м] | Буферлік инсульт (мм) | Серіппенің реактивті күші [N] | ||
| Жез, втулкасы бар (JB) | Болат, втулкасы бар (JF) | 0 соққы кезінде | Толық соққы кезінде | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
