Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.
Саптамалық вакуумдық сорғыштар ZP2
Қытайдың жетекші өндірушісі ретінде біздің зауыт миллиметрлік дайындамаға арналған ZP2 саптамалы вакуумды сорғыштарды ұсынады. Диаметрлері өте ықшам ø0,8-ø1,1 мм және кеңістікті үнемдейтін біріктірілген саптамамен тікелей жеткізушіге арналған бұл шешім чиптер мен микро линзалар үшін өте қолайлы. Бізде электроника және литий батареялары өнеркәсібі үшін антистатикалық және толық баспайтын болаттан жасалған бөлшектер бар.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу

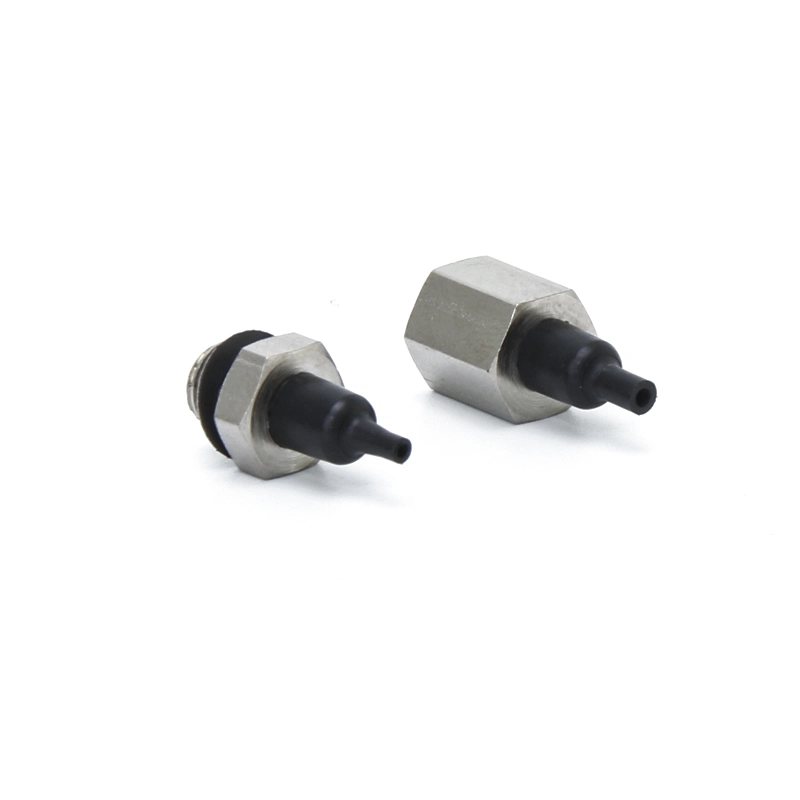

Саптамалық вакуумдық сорғыштар ZP2

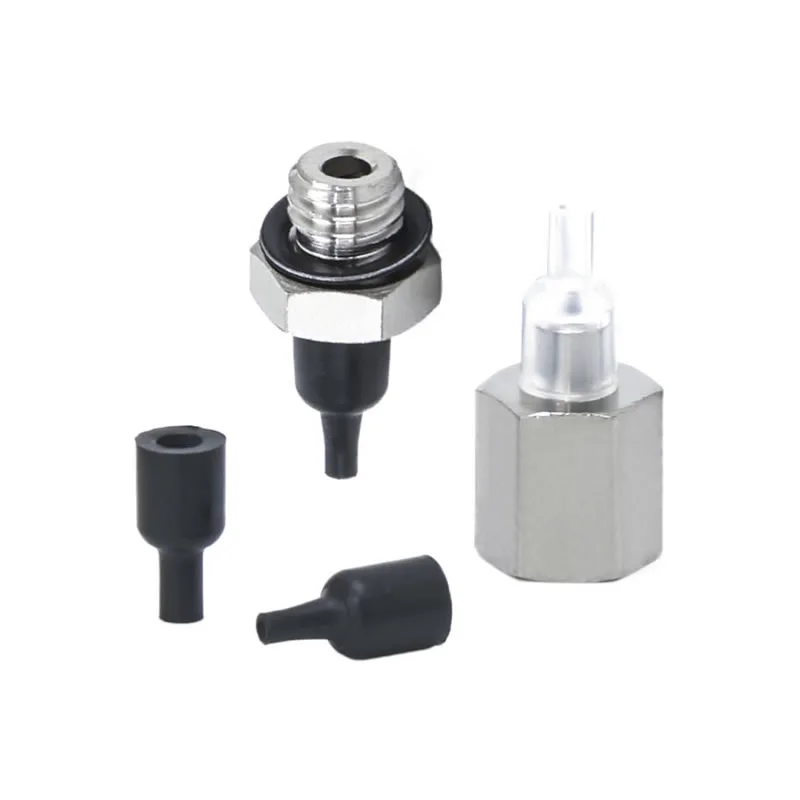

ZP2 сериялы саптамалы вакуумдық төсем құрылғысы

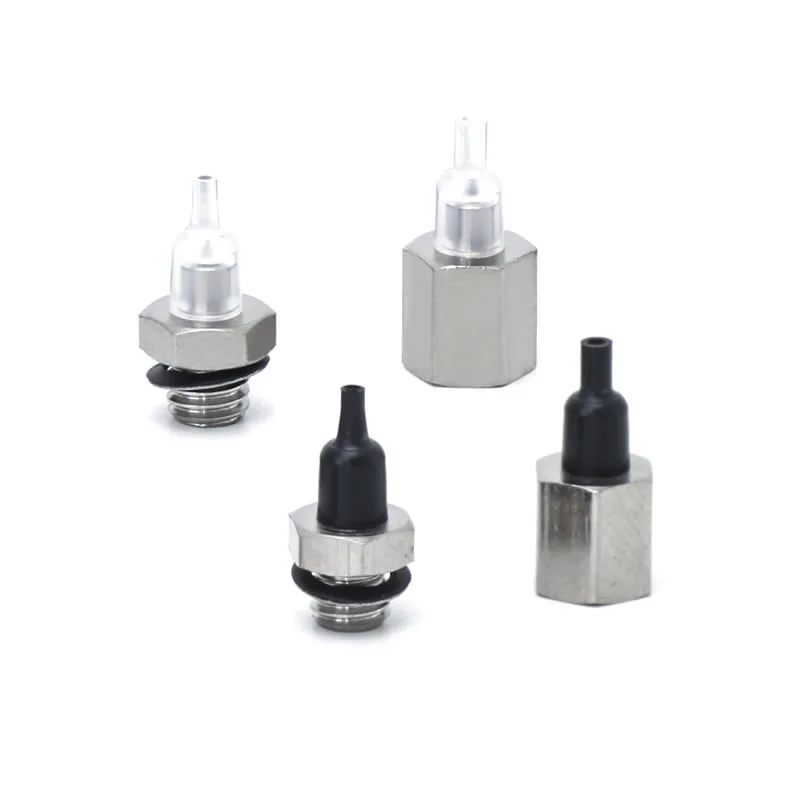

ZP2-T сериясы адаптер саптамасының вакуумдық төсемі бар
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс
Ультра миниатюралық сорғыш жастықша санатының бөлігі ретінде, ZP2 саптамалы вакуумды сорғыштар ZP2 сериясындағы ең кішкентай үлгілердің бірі болып табылатын ø8мм және ø1,1мм стандартты диаметрлерімен ерекшеленеді. Олар миллиметрлік масштабтағы өлшемдерді өлшейтін өте кішкентай дайындамалармен үйлесімді. Шағын саптаманың дизайны қысқа саптама интерфейсін тікелей төсем корпусына біріктіреді, бұл қосымша адаптерлер қажеттілігін болдырмайды және орнату орнын айтарлықтай азайтады. Сорғыш ұшында оңтайлы вакуумды нығыздауға кепілдік беретін, микродақ беттерімен тығыз жанасуды қамтамасыз ететін тар жиекті тығыздағыш ерін дизайны қолданылады.
Типтік қолданбаларға жатады
1.чиптер жинағы, микрорезисторлар/конденсаторлар және электронды өндірісте ПХД микропәнекерленген компоненттерін өңдеу.
2.Жартылай өткізгіштер өнеркәсібі:жартылай өткізгіш пластиналар мен микро-датчиктер сияқты дәл құрамдастарды шаңсыз өңдеу.
3.Дәл аппараттық құрал:микро бұрандаларды, металл серіппелі қалақтарды және миниатюралық мойынтіректерді қоса алғанда, ультра ықшам компоненттерді автоматтандырылған беру.
4.Оптикалық құрылғылар:миниатюралық линзалар мен талшықты-оптикалық қосқыштар сияқты оптикалық компоненттерді дәл ұстау және орналастыру.
Жиі қойылатын сұрақтар
SMC ZP2 саптама төсемдері не үшін қолданылады?
Сапалы вакуумдық сорғыштар ZP2 жылдам таңдау және орналастыру операциялары үшін вакуумды эжектор жүйелерінде жиі қолданылады.
Тікелей шыныаяқта вакуум жасау үшін саптамалармен біріктірілген
Жоғары жылдамдықты автоматтандыру және роботты өңдеу үшін қолайлы
Кішкентай бөлшектер, орау материалдары және жеңіл компоненттер үшін кеңінен қолданылады
Commaelec үздіксіз өндірісте сенімді өнімділікті қамтамасыз ететін ұқсас жүйе конструкцияларымен үйлесімді тұрақты сапалы шыныаяқтарды қамтамасыз етеді.
Сорғыштың дұрыс дизайнын қалай таңдауға болады?
Таңдау нақты жұмыс жағдайларына негізделуі керек:
Дайындама беті: тегіс → тегіс түрі; біркелкі емес → сильфон түрі
Салмағы мен өлшемі: ауыр бөлшектер үлкенірек диаметрді қажет етеді
Қоршаған орта: жоғары температура немесе химиялық заттар → силикон немесе FKM таңдаңыз
Цикл жылдамдығы: жоғары жылдамдықты желілер жеңіл, сезімтал дизайнның пайдасын көреді
Commaelec арнайы қолданбаларға материалдарды, өлшемдерді және құрылымдарды сәйкестендіруге көмектесетін теңшелген шешімдерді қолдайды.
ZP2 сериясындағы негізгі төсеніш түрлері қандай?
Тегіс түрі: тегіс беттерге арналған максималды жанасу аймағы
Қабырғалары бар тегіс: сәл өрескел беттерде жақсырақ тығыздау
Сильфон түрі: тегіс емес беттерге бейімделеді және жастықты қамтамасыз етеді

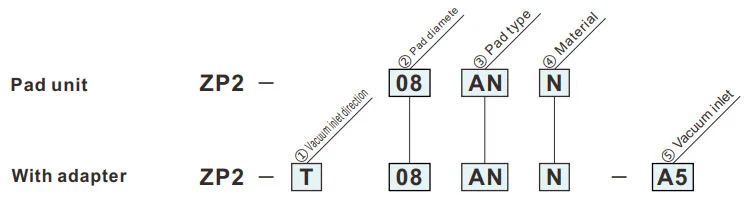

Қалай тапсырыс беруге болады
- Шағын компоненттерді адсорбциялау үшін (мысалы, IC чиптері)
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| ②Тақта диаметрі (мм) | |
| 08 | ø0,8 |
| 11 | ø1.1 |
| ③Тақта түрі | |
| А.Н | Саптама |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑤Вакуумдық кіріс | ||
| A4 | Әйел жіп | M4 x0,7 M5 x0,8 |
| A5 | ||
| B4 | Ер жіп | M4 x0,7 |
| B5 | M5 x0,8 | |
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
А.Н
Саптама төсемі
| Үлгі | øC | øD | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|||
| ZP2 | 08 | А.Н |
N S U F Г.Н GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Анықтама үшін үлгі: ZP2-11ANN
Адаптерді орнату өлшемдері
ZP2-T
Тік
A4, A5
| Үлгі | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум кіріс бағыты |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑤ Вакуум кіріс |
|||||||
| ZP2 | T | 08 | А.Н |
N S U F Г.Н GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Анықтама үшін үлгі: ZP2-T11ANN-A5
ZP2-T
Тік
A4, A5
| Үлгі | A | B | øC | øD | E | Адаптер | |||||
|
① Вакуум кіріс бағыт |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑤ Вакуум кіріс |
|||||||
| ZP2 | T | 08 | А.Н |
N S U F Г.Н GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Анықтама үшін үлгі: ZP2-T11ANGN-B5
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
