Негізгі Бекіткіш сақинасыз вакуумды сорғыштар ZP
Қытайда жасалған Basic Without Lock Ring вакуумды сорғыштар ZP айтарлықтай артықшылықтарға және сату нүктелеріне ие: Біріншіден, олар жоғары экономикалық тиімділікті ұсынады. Жетілген өндірістік негізді пайдалана отырып, олар өнімнің өнімділігін қамтамасыз ете отырып, шығындарды тиімді бақылайды, осылайша тұтынушылардың сатып алу шығындарын азайтады; Екіншіден, олар көптеген техникалық сипаттамалары мен үлгілері бар әртүрлі өнім санаттарын ұсынады; Үшіншіден, олардың технологиясы жетілген. Силикон және озық вакуумдық қысымды ұстау технологиясы сияқты премиум материалдарды пайдалана отырып, олар берік адгезия мен тұрақтылықты қамтамасыз етеді, материалды қауіпсіз өңдеуге кепілдік береді; Төртіншіден, олардың жеткізу тізбегі тұрақты, тұрақты отандық өнеркәсіп тізбегі және уақтылы жеткізуді қамтамасыз ету үшін күшті өндірістік қуатпен қамтамасыз етілген. Бұл артықшылықтар отандық өндірілген вакуумды сорғыштарды өнеркәсіптік автоматтандыру саласында жоғары бәсекеге қабілетті етеді.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу

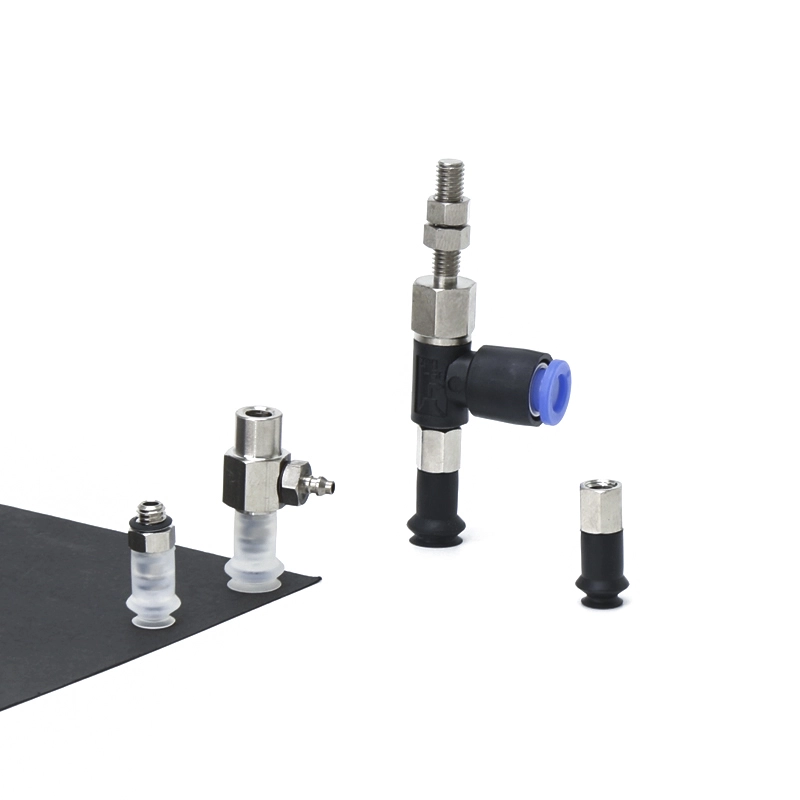

Basic Without Lock Ring Pad ZP құралы
ZP Series Pad блогы
Адаптер вакуумдық төсемдері бар ZPT сериясы
Буферлік вакуумдық төсемдері бар ZPT сериясы
Адаптерлі вакуумдық төсемдері бар ZPR сериясы
Буферлік вакуумдық төсемдері бар ZPR сериясы
Адаптерлі вакуумдық төсемдермен ZPY сериясы
Буферлік вакуумдық төсемдері бар ZPY сериясы
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс
Құлыпсыз сақиналы вакуумды сорғыштар ZP Basic дегеніміз не?
Анықтама және функция
• Вакуумды ұстау құралы:Көтеру мен орналастыруды қосу үшін дайындаманың бетімен тығыздауыш жасайды
• Икемді қолданба:Тегіс, тегіс немесе сәл қисық беттерге қолайлы
• Автоматтандыруды қолдау:Роботтық қаруларда, конвейерлерде және өңдеу жүйелерінде қолданылады
Құрылымдық ерекшеліктері
• Силикон немесе полиуретан сияқты берік эластомерлерден жасалған
• Роботтық жүйелердегі жүктемені азайтуға арналған жеңіл дизайн
• Әртүрлі қолданбалар үшін бірнеше диаметрде және пішінде қол жетімді
Негізгі артықшылықтар
Икемді және оңай орнату
• Құлыптау сақинасының құрылымы жоқ орнату және ауыстыруды жеңілдетеді
• Орнату уақыты мен жөндеу жұмыстарын қысқартады
Сенімді тығыздау өнімділігі
• Тегіс және кеуекті емес беттерде тұрақты вакуумды ұстауды қамтамасыз етеді
• Жоғары жылдамдықтағы жұмыс кезінде тұрақты соруды сақтайды
Тиімді шешім
• Қарапайым құрылым өндіріс пен ауыстыру шығындарын азайтады
• Үлкен ауқымды немесе жоғары циклді қолданбалар үшін өте қолайлы
Төзімді және тозуға төзімді
• Жоғары сапалы материалдар ұзақ қызмет мерзімін қамтамасыз етеді
• Үйкеліске және қайталап қолдануға төзімді
Кең үйлесімділік
• Әртүрлі вакуум генераторларымен және орнату жүйелерімен үйлесімді
• Бірнеше өнеркәсіптік орталар үшін қолайлы
Баптау және өндіру процесі
Теңшеу опциялары
Өнеркәсіптік автоматтандырудың әртүрлі талаптарын қанағаттандыру үшін Basic Without Lock Ring вакуумдық сорғыштар ZP материалды таңдаудан құрылымдық дизайнға дейін толығымен теңшеуге болады:
• Материалды таңдау
o Силикон (SI): Жоғары температураға төзімділік, электроника мен таза орта үшін өте қолайлы
o Полиуретан (PU): Жоғары циклді операциялар үшін тамаша тозуға төзімділік
o NBR: Жалпы өнеркәсіптік қолданбалар үшін үнемді шешім
o Мамандандырылған салаларға арналған қосымша антистатикалық немесе тағамдық материалдар
• Өлшем және геометрия
o Түрлі жүк көтергіштіктеріне сәйкес келетін диаметрлердің кең диапазоны
o Әртүрлі бет жағдайларына арналған тегіс немесе аздап сильфонды құрылымдар
• Қаттылық және серпімділік (A Shore)
o Нәзік немесе нәзік өнімдерге арналған жұмсақ материалдар
o Ауыр жүкті немесе жоғары жылдамдықты өңдеуге арналған қаттырақ қосылыстар
o Икемділік пен төзімділік арасындағы оңтайландырылған теңгерім
• Орнату және интерфейс үйлесімділігі
o Түрлі ұстағыштар мен вакуумдық жүйелерге бейімделу
o Жіп өлшемі мен қосылым түрі сәйкестігі (метрика, BSP, NPT)
o Әр түрлі орнату элементтерімен немесе адаптерлерімен біріктіру
• Қолданбаға арналған арнайы дизайн
o Жақсырақ ұстау үшін сырғанауға қарсы бет үлгілері
o Қиын орта үшін майға төзімді немесе химиялық төзімді материалдар
o Жоғары температура немесе төмен температура өнімділігін теңшеу

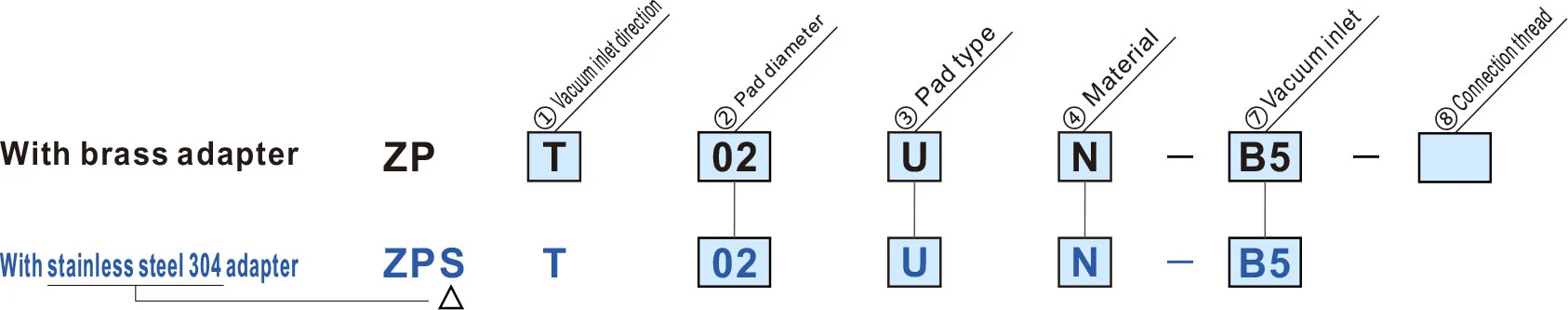

Қалай тапсырыс беруге болады
|
③ Тақта түрі
② Тақта диаметрі (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Жазық түрі/сопақ түрі | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Сильфон түрі | — | — | ● | ● | — | — | — | — | — | — |
| UT | Жұқа жалпақ түрі | — | — | — | — | ● | ● | ● | — | — | — |
| КТ | Қабырғалары бар жұқа жалпақ түрі | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон рубеті |
Көк таңба - теңшелген үлгілер
| Адаптерді орнату өлшемдері | |
| Егер адаптерді тұтынушы жасайтын болса, адаптерді оң жақта көрсетілген өлшемдермен жобалаңыз. |
|
| ① Вакуумның кіріс бағыты | ⑦ Вакуум кірісі | ⑧ Байланыс жіпі | |||||||
| T | Тік |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Бүйірлік |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Тақта диаметрінің түрі (мм) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2х4 | 3,5х7 | 4x10 | ||
| U | Жазық түрі/сопақ түрі | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Сильфон түрі | — | — | ● | ● | — | — | — | — | — | — |
| UT | Жұқа жалпақ түрі | — | — | — | — | ● | ● | ● | — | — | — |
| КТ | Қабырғалары бар жұқа жалпақ түрі | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон рубеті |
Көк таңбасы – теңшелген үлгілер.
| ⑧ Байланыс жіпі | ||
| Ма ле жіп | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Әйел жіп | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Вакуум кірісі | |||
| Ма ле жіп | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Әйел жіп | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb фитинг | U4 | ø4 жұмсақ түтікке арналған | M-5AU-4 |
| N4 | ø4 нейлон түтіктеріне арналған | М-5АН-4 | |
| U6 | ø6 жұмсақ түтікке арналған | M-5AU-6 | |
| N6 | ø6 нейлон түтіктеріне арналған | М-5АН-6 | |
| Бір рет түрту | 04 | ø4 | |
| 06 | ø6 | ||
| ① Вакуумның кіріс бағыты | ⑦ Вакуум кірісі | |||||||||
| T | Тік |
|
B3B5U4N4U6N60406 |
|||||||
| R | Бүйірлік |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

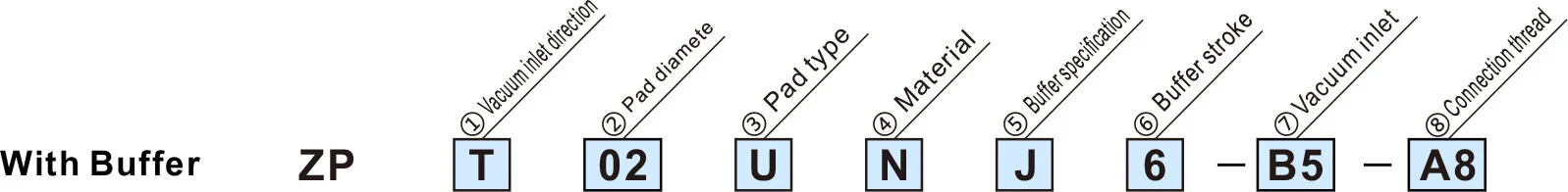

③ Тақта түрі
② Тақта диаметрі (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Жазық түрі/сопақ түрі | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Сильфон түрі | — | — | ● | ● | — | — | — | — | — | — |
| UT | Жұқа жалпақ түрі | — | — | — | — | ● | ● | ● | — | — | — |
| КТ | Қабырғалары бар жұқа жалпақ түрі | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон рубеті |
Көк таңбасы – теңшелген үлгілер.
| ⑤ Буфер спецификациясы | |
| J | Айналуда |
| K | Айналмайтын |
| Дж.Н | Айналуда (Буферлік тақтасыз) |
| Қ.Н | Айналмайтын (Буферлік тақтасыз) |
| ⑥ Буферлік инсульт | |
| 6 | 6 мм |
| 10 | 10 мм |
| 15 | 15 мм |
| 25 | 25 мм |
| ⑦ Вакуум кірісі | |||
| Ма ле жіп | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Әйел жіп | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Тікенді фитинг | U4 | ø4 жұмсақ түтікке арналған | M-5AU-4 |
| N4 | ø4 нейлон түтіктеріне арналған | М-5АН-4 | |
| U6 | ø6 жұмсақ түтікке арналған | M-5AU-6 | |
| N6 | ø6 нейлон түтіктеріне арналған | М-5АН-6 | |
| Бір рет түрту | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Байланыс жіпі | |
| A8 | M8 x 1,0 |
Техникалық сипаттамалар
| Құлыптау сақинасы/Тақта түрі | Тақта диаметрі/өлшемдері | Қолданба | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Құлыптау сақинасы жоқ | Тегіс түрі (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Тегіс және деформацияланбаған беттері бар дайындамалар үшін |
| Сопақ түрі (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Адсорбциялық бетінде шектеулері бар жұмыс бөліктері үшін | |
| Жұқа жалпақ түрі (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Жұқа парақтар немесе винил сияқты жұмсақ дайындамалар үшін . Адсорбция кезінде мыжылу немесе деформацияны азайтуға болады. | |
| Жұқа жалпақ түрі қабырғалармен (КТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Жұқа парақтар немесе винил сияқты жұмсақ дайындамалар үшін . Жұмыс бөлшектерін алып тастауға болады қабырғалардың арқасында оңай |
|
| Сильфон түрі (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Буферге орын жоқ жерде немесе көлбеу беттері бар дайындамалар үшін қолдануға арналған | |
| Құлыптау сақинасымен | Тегіс түрі (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Тегіс және деформацияланбаған беттері бар дайындамалар үшін |
| Тегіс түрі қабырғалармен (С) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Оңай деформацияланатын дайындамалар үшін. Қабырғалардың арқасында дайындамаларды оңай алып тастауға болады | |
| Сильфон түрі (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Буферге орын жоқ жерде немесе көлбеу беттері бар дайындамалар үшін қолдануға арналған | |
| Терең түрі (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Қисық беттері бар дайындамалар үшін немесе сфералық дайындамалар үшін | |
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу

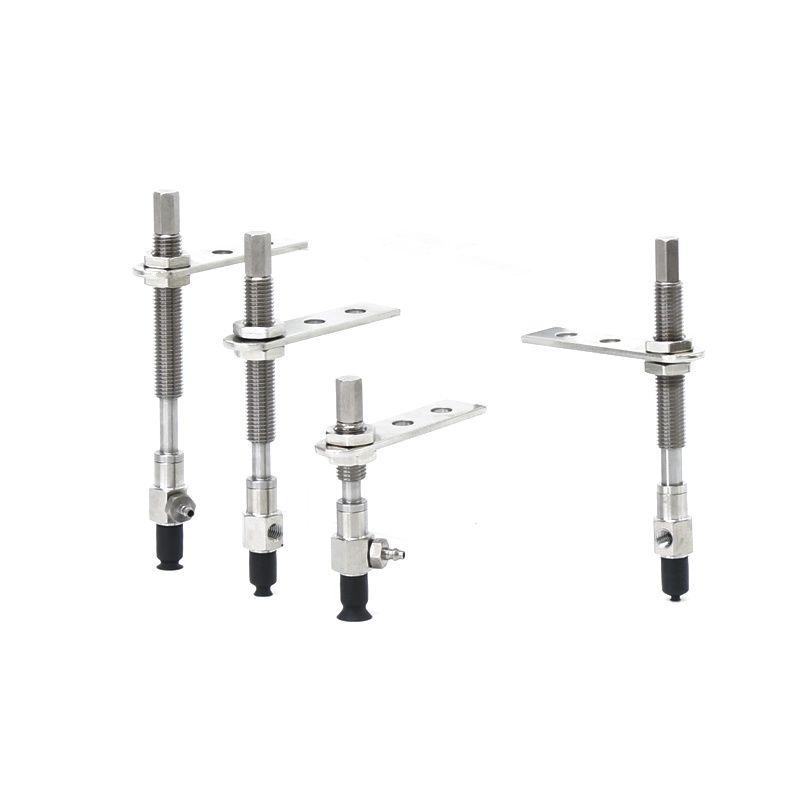

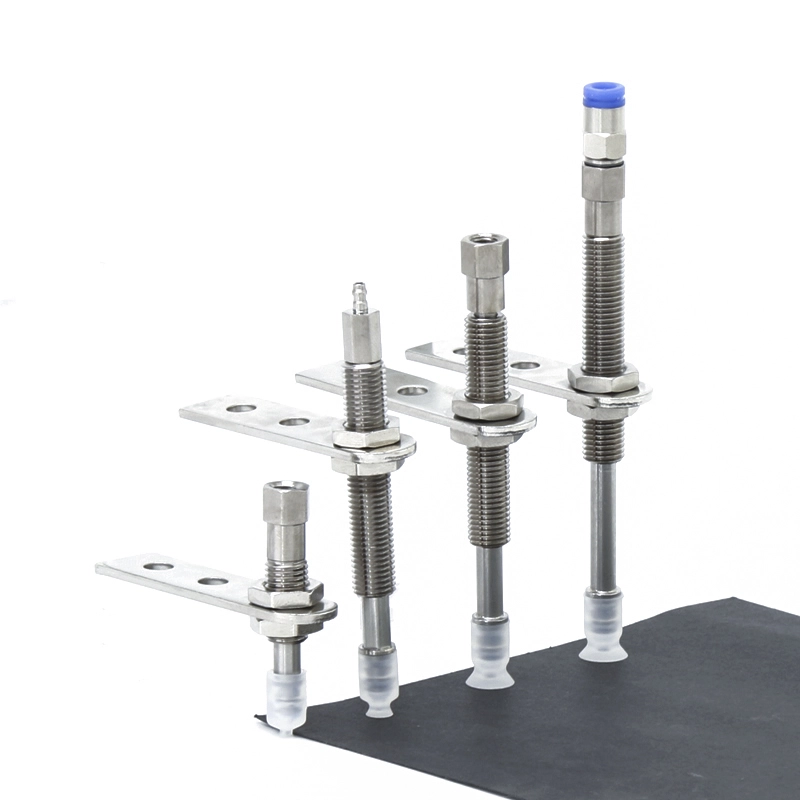

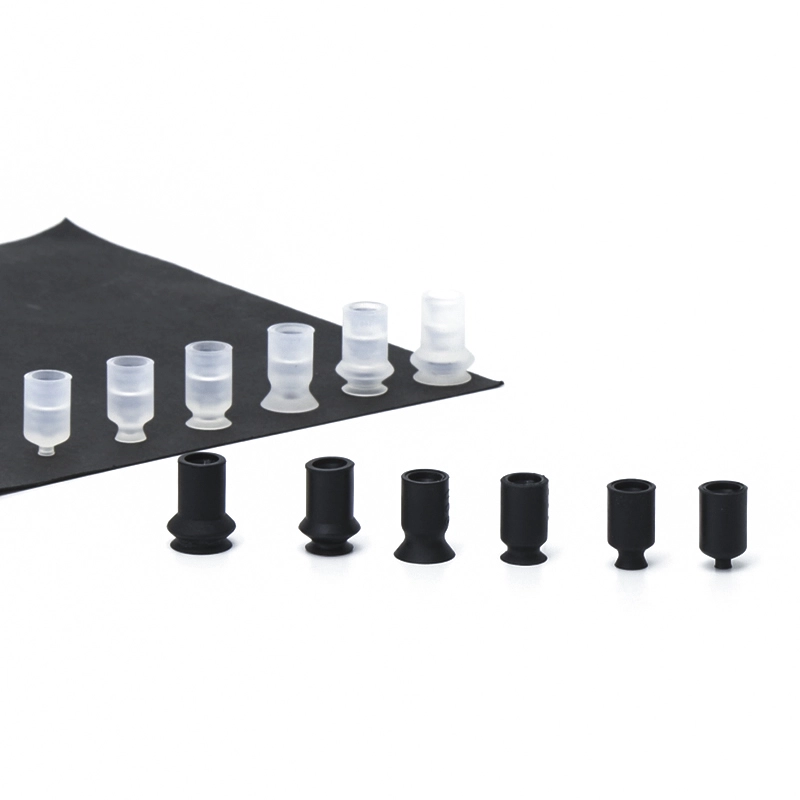

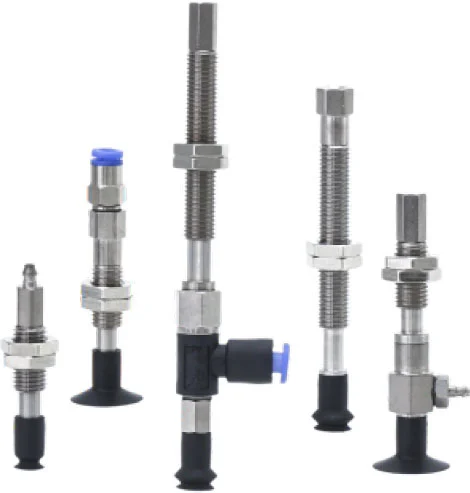

Hot Tags: Құлыпсыз негізгі вакуумды сорғыштар ZP, Қытай, өндіруші, жеткізуші, зауыт
Сұрау жіберу
Байланыс ақпараты
-
Мекенжай
Сиаруан ауылы Байши қаласы Юэцин қаласы Қытайдың Чжэцзян провинциясы
-
Тел
-
Электрондық пошта
Вакуумдық сорғыштар, вакуумдық генераторлар, пневматикалық компоненттердің керек-жарақтары немесе бағалар тізімі туралы сұраулар үшін бізге электрондық поштаңызды қалдырыңыз, біз 24 сағат ішінде байланысамыз.
