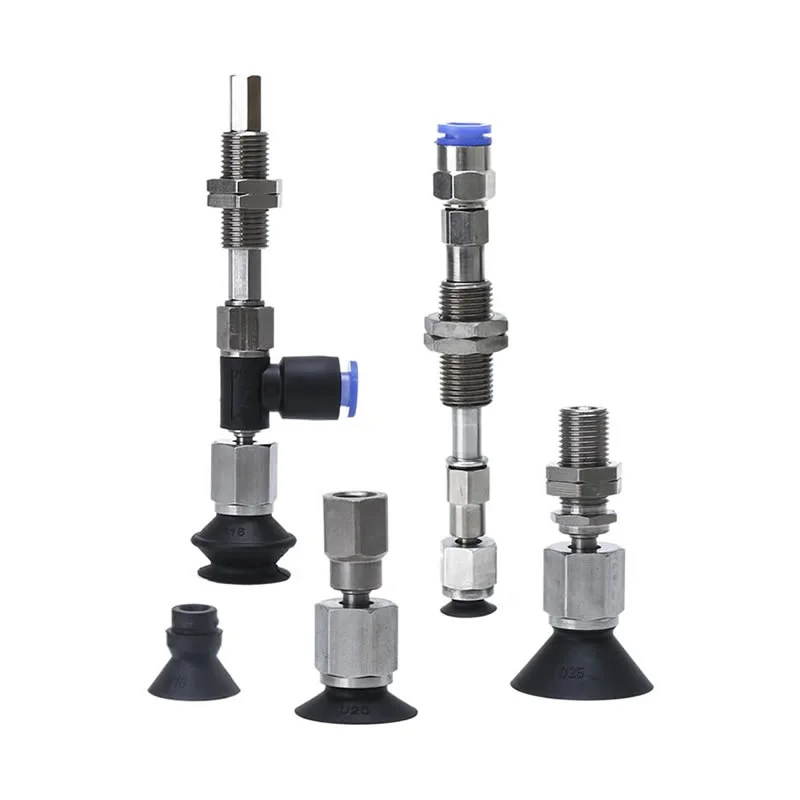

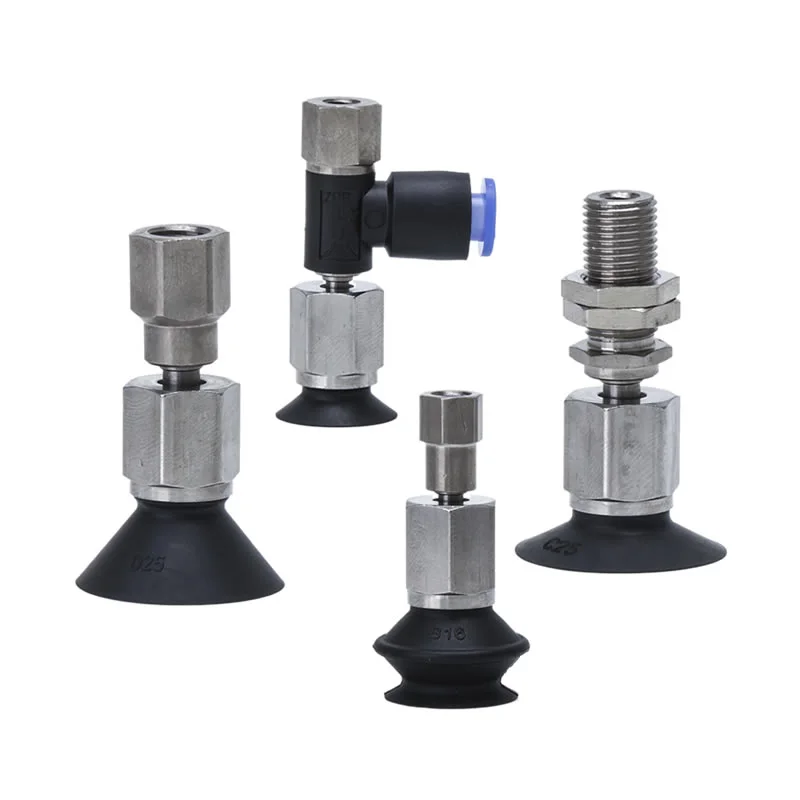

Негізгі шарикті вакуумды сорғыштар ZP
ZPTF сериясы адаптер вакуумдық төсемдері бар шарикті қосылыс түрі
Буферлік вакуумдық төсемдері бар ZPTF сериялы шарикті қосылыс түрі
ZPRF сериясының адаптерлі вакуумдық төсемдері бар шарикті қосылыс түрі
Буферлік вакуумдық төсемдері бар ZPRF сериялы шарикті қосылыс түрі
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс
Commaelec Қытайдың жетекші өндірушісі болып табылады, ZP сериялы негізгі типті шарикті вакуумды сорғыш шыныаяқ - тұрақты емес, көлбеу немесе қисық дайындамаларды ұстау үшін арнайы әзірленген жоғары өнімді пневматикалық компонент. Оның конструкциясы сорғыш шыныаяқты қосу нүктесінде адамның буынын еске түсіретін шар-түйінді механизмді қамтиды; бұл мүмкіндік шыныаяқ көлбеу бетке тиген кезде шарикті буынның еркін айналуына мүмкіндік беретін автоматты туралауға мүмкіндік береді. Ол роботтық ұстау операциялары кезінде бұрыштық ауытқуларды автоматты түрде өтейді, осылайша жетілмеген герметикадан туындаған вакуумдық ағып кетуді болдырмайды. Диаметрлері 10 мм-ден 32 мм-ге дейін қол жетімді, серия сонымен қатар дайындамаларды механикалық әсерден болатын зақымданудан қорғау үшін 6 мм мен 50 мм аралығындағы штрихтары бар буферлік механизммен (Буфер) жабдықталған қосымша үлгілерді ұсынады.
Техникалық артықшылық
Негізгі шарикті вакуумды сорғыштар ZP стандартты құрамдас бөліктер ғана емес; олар өнімділігі жоғары орталарға арналған әмбебап құралдар.
1. Бейімделетін айналмалы бастың дизайны
ZPTF моделінің негізгі артықшылығы оның шарлы қосылыстардың айналмалы механизмі болып табылады. Бұл сорғышты дайындаманың бұрышымен автоматты түрде туралай отырып, еңкейтуге және айналуға мүмкіндік береді. Бұл мүмкіндік өнеркәсіптік өңдеудің тұрақтылығын айтарлықтай арттырады, әсіресе автомобиль корпусының бөліктері немесе пішінделген пластмассалар үшін.
2. Өлшем және пішін ауқымы
Әртүрлі қолданбалы қажеттіліктерді қанағаттандыру үшін біз кең таңдауды ұсынамыз:
Диаметр диапазоны:Кем дегенде 10 мм-ден 32 мм-ге дейінгі дәлдік өлшемдері.
Тостаған түрлері:Жіңішке парақтардан ауыр құрылымды заттарға дейін барлығын өңдеуге арналған тегіс, қырлы, аккордеон (сильфон) және терең түрлері бар.
3. Иілгіш вакуумдық розеткалар және орнату
Заманауи техникадағы кеңістік шектеулері икемді орналасуды талап етеді. Біздің негізгі шарикті вакуумды сорғыштар ZP ерекшелігі:
Қос розетка опциялары:Ықшам кеңістіктерге біркелкі біріктіру үшін тік және көлденең вакуумдық кірістер.
Монтаждау түрлері:Арнайы орнату үшін адаптерлерді немесе арнайы буферлік кронштейндерді қосу опциялары.
Негізгі артықшылықтар
Ұстау тұрақтылығы:Әсіресе иілген автомобиль корпусының панельдерін, дұрыс емес пішінді инъекциялық құйылған бөлшектерді немесе орау қораптарын ұстаған кезде, ZP негізгі шарикті вакуумды сорғыш шыныаяқтарының шар-түйінді дизайны вакуум деңгейінің тұрақты жоғары болып қалуын қамтамасыз етеді.
Шу мен соққыны азайту:Буферлік қондырғымен жұптастырылған кезде ол жанасу кезінде кинетикалық энергияны тиімді сіңіреді, осылайша жүйенің жалпы қызмет ету мерзімін ұзартады.
Арнайы жұмыс жағдайларына бейімделу:Мысалы, литий-ионды аккумуляторлар өнеркәсібінде оны толығымен баспайтын болаттан тапсырыс бойынша жасауға болады; керісінше, электроника өнеркәсібінде антистатикалық материалдарды қолдануға болады.
Қолдану сценарийлері
Автокөлік бөлшектері:Алдыңғы әйнек немесе есік панельдері сияқты қисық бөліктерді ұстау.
Логистикалық сұрыптау:Біркелкі емес беттері бар пакеттерді өңдеу.
3C электроника:Әмбебап қосылыстарды реттеу арқылы жабық кеңістіктерде дәл соруға қол жеткізу.

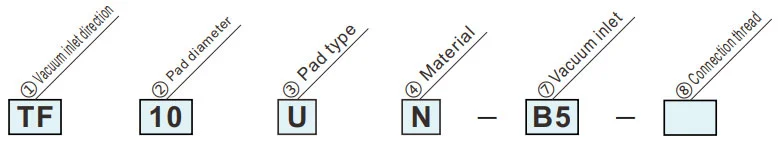

Қалай тапсырыс беруге болады

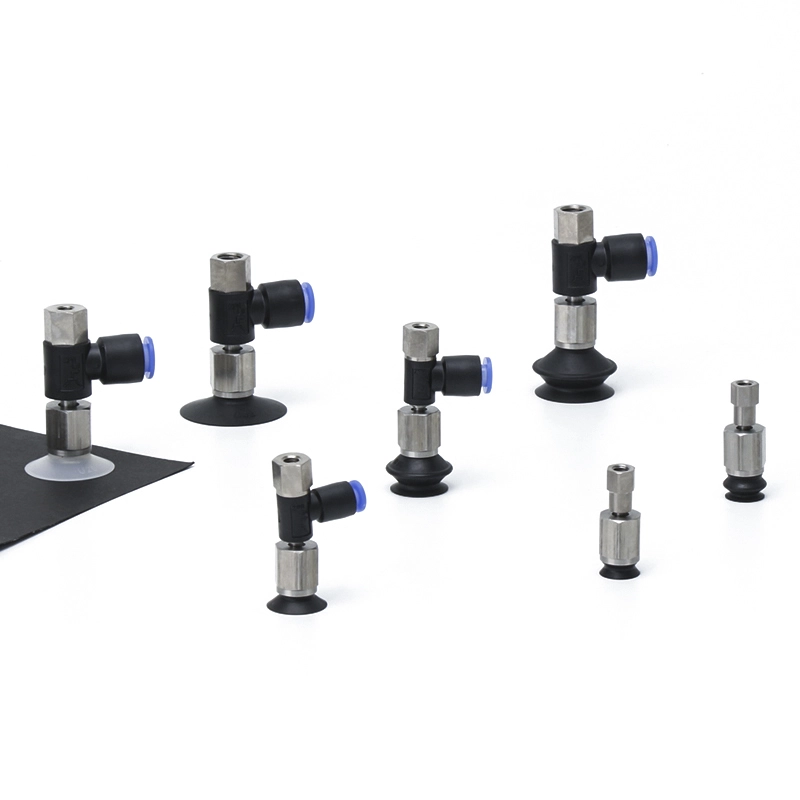

Адаптері бар шарикті қосылыс түрі
| ④Материал | |
| N | NBR |
| S | Силиконрезеңке |
| U | Уретанды каучук |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон руб |
Жасыл таңба – теңшелген үлгілер
|
③ Тақта түрі
② Тақта диаметрі (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Тегіс түрі | ● | ● | ● | ● | ● | ● | |||||||
| C | Қабырғалары бар жалпақ түрі | ● | ● | ● | ● | ● | ● | |||||||
| B | Сильфон түрі | ● | ● | ● | ● | ● | ● | |||||||
| ①Вакуумның кіріс бағыты | D | Терең түрі | ● | — | ● | — | ● | — | ||||||
| TF | Тік |
|
⑦Вакуумдық кіріс | Әйел жіп | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧Байланыс жіпі | Ер жіп | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦Вакуумдық кіріс | Әйел жіп | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| РФ | Бүйірлік |
|
Бір рет түрту | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Байланыс жіпі | Әйел жіпі | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

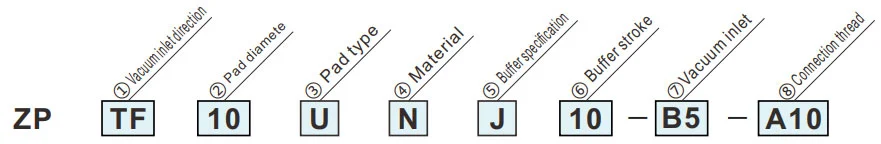

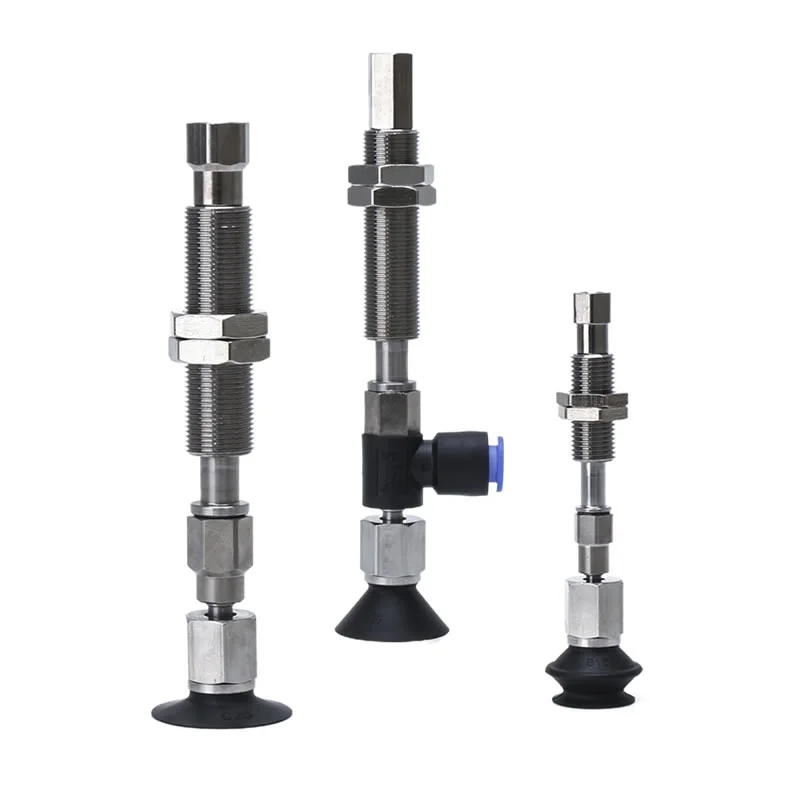

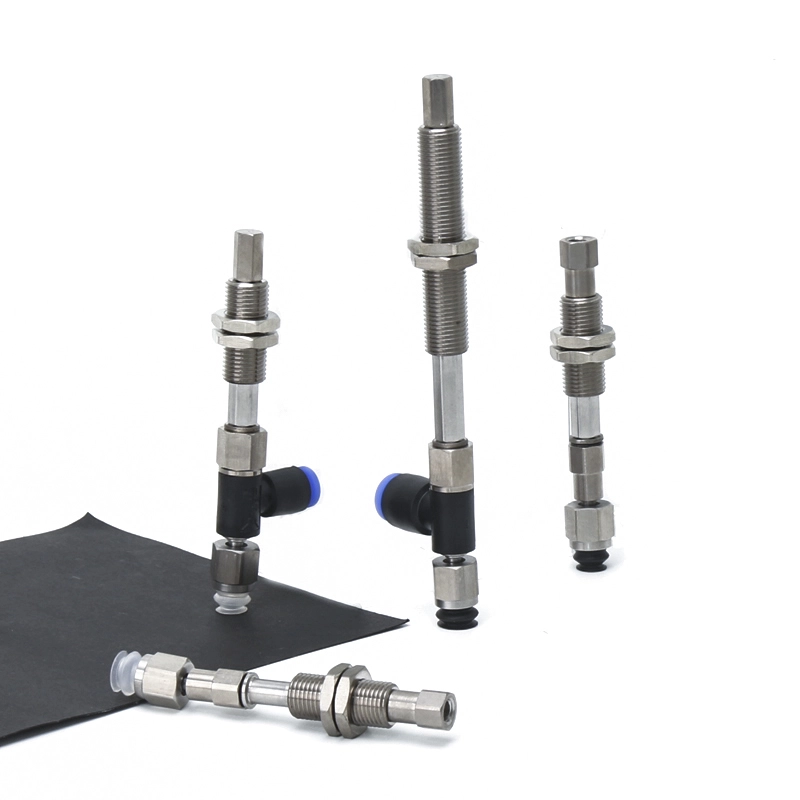

Буфері бар шарикті қосылыс түрі
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер
|
③ Тақта түрі
② Тақта диаметрі (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Тегіс түрі | ● | ● | ● | ● | ● | ● | ||||||
| C | Қабырғалары бар жалпақ түрі | ● | ● | ● | ● | ● | ● | ||||||
| B | Сильфон түрі | ● | ● | ● | ● | ● | ● | ||||||
| D | Терең түрі | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Буферлік инсульт | 10 | 10 мм | ● | ● | |||||||||
| 20 | 20 мм | ● | ● | ||||||||||
| 30 | 30 мм | ● | ● | ||||||||||
| 40 | 40 мм | ● | 一 | ||||||||||
| ①Вакуумның кіріс бағыты | 50 | 50 мм | ● | ● | |||||||||
| TF | Тік |
|
⑦Вакуумдық кіріс | Әйел жіп |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Бір рет түрту арқылы орнату | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Байланыс жіпі | Ер жіп | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| РФ | Бүйірлік |
|
⑦Вакуумдық кіріс | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Байланыс жіпі | Ер жіп | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Буфер спецификациясы | |
| J | Айналуда |
| K | Айналмайтын |
Техникалық сипаттамалар
| Құлыптау сақинасы/Тақта түрі | Тақта диаметрі/өлшемдері | Қолданба | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Құлыптау сақинасы жоқ | Тегіс түрі (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Тегіс және деформацияланбаған беттері бар дайындамалар үшін |
| Сопақ түрі (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Адсорбциялық бетінде шектеулері бар жұмыс бөліктері үшін | |
| Жұқа жалпақ түрі (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Жұқа парақтар немесе винил сияқты жұмсақ дайындамалар үшін . Адсорбция кезінде мыжылу немесе деформацияны азайтуға болады. | |
| Жұқа жалпақ түрі қабырғалармен (КТ) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Жұқа парақтар немесе винил сияқты жұмсақ дайындамалар үшін . Жұмыс бөлшектерін алып тастауға болады қабырғалардың арқасында оңай |
|
| Сильфон түрі (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Буферге орын жоқ жерде немесе көлбеу беттері бар дайындамалар үшін қолдануға арналған | |
| Құлыптау сақинасымен | Тегіс түрі (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Тегіс және деформацияланбаған беттері бар дайындамалар үшін |
| Тегіс түрі қабырғалармен (С) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Оңай деформацияланатын дайындамалар үшін. Қабырғалардың арқасында дайындамаларды оңай алып тастауға болады | |
| Сильфон түрі (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Буферге орын жоқ жерде немесе көлбеу беттері бар дайындамалар үшін қолдануға арналған | |
| Терең түрі (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Қисық беттері бар дайындамалар үшін немесе сфералық дайындамалар үшін | |
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
