Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.
Қаттылығы жоғары вакуумды сорғыштар ZP
Қытайдың жетекші өндірушісі ретінде біздің зауыт ауыр жүкті тапсырмаларға арналған ZP (Ø40-125мм) жоғары қаттылық вакуумды сорғыштарды ұсынады. Үздік жеткізуші ретінде біз әсерді азайту үшін NBR, силикон және антистатикалық материалдарды жастықшасы бар конструкциялармен қамтамасыз етеміз. Нәзік беттерге және литий батарея желілеріне өте ыңғайлы.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Қаттылығы жоғары вакуумды сорғыштар ZP
ZP сериялы ауыр жүктеме төсемі блогы
Адаптерлі вакуумдық төсемдері бар ZPT сериясы
Адаптерлі вакуумдық төсемдері бар ZPT сериясы
ZPX сериясы ауыр жүкке арналған адаптерлі вакуумдық төсемдермен
ZPX сериялы буферлі вакуумдық төсемдері бар ауыр жүк
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

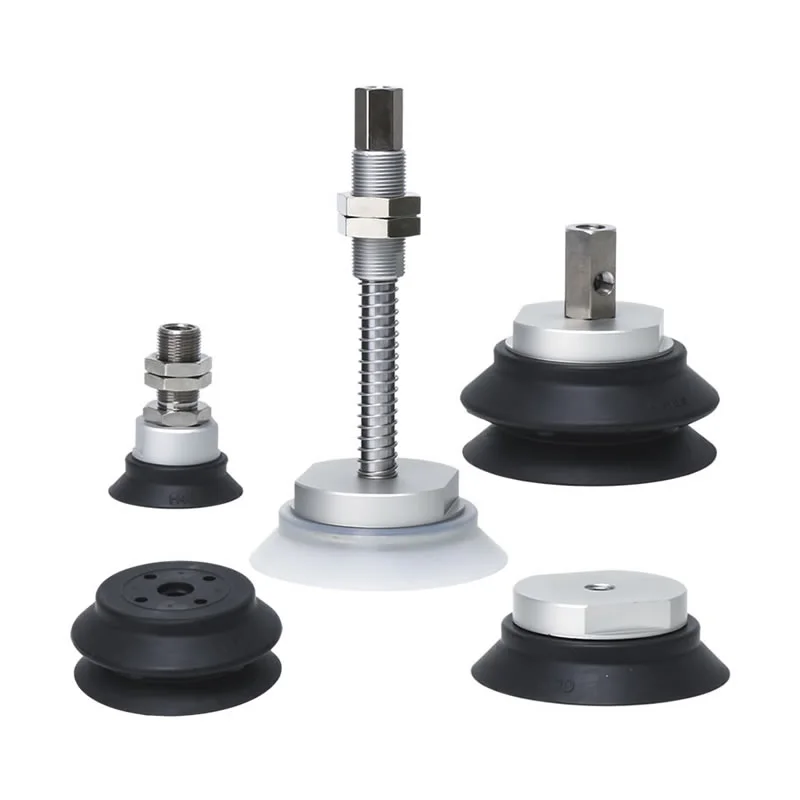

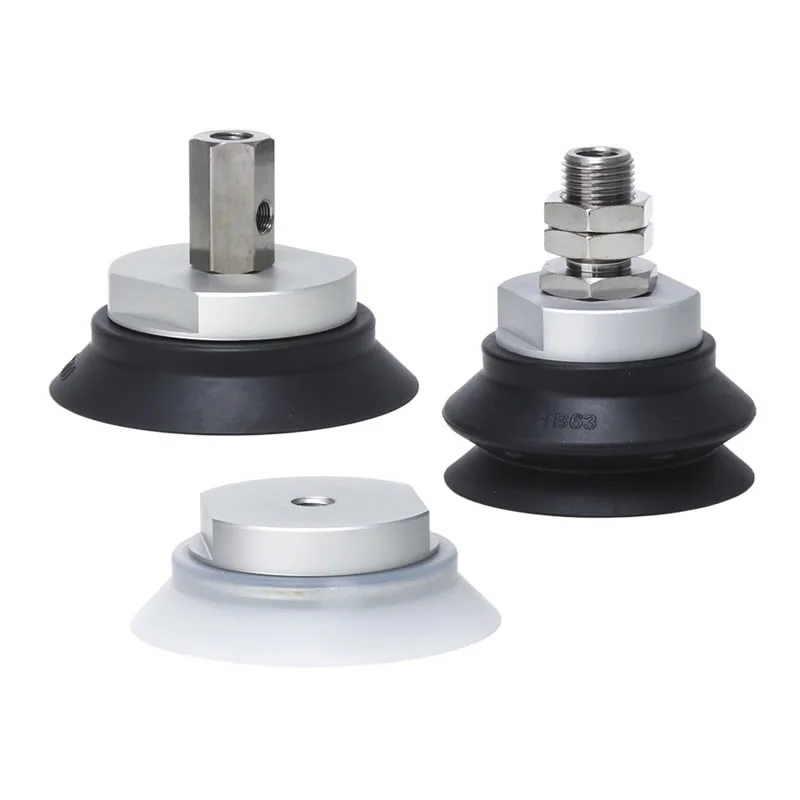

Қаттылығы жоғары вакуумды сорғыштар ZP үлкен өлшемді, ауыр немесе оңай деформацияланатын дайындамаларды өңдеу үшін арнайы әзірленген өнеркәсіптік ұстау шешімі болып табылады. Қытайдағы мамандандырылған өндіруші ретінде біз бұл өнімді күшейтілген сорғыштың негізі құрылымымен және кронштейндер жинағымен әзірледік; бұл бүйірлік күштерге ерекше төзімділікті қамтамасыз етеді және ауыр жүктерді ұстаған кезде жоғары тұрақтылықты сақтайды, бұл оны ауыр өнеркәсіптік автоматтандыру саласындағы таптырмас теңшелген пневматикалық компонент етеді.
Техникалық сипаттамалар және әмбебаптық
1. Максималды көтеру үшін үлкен диаметрлі опциялар
Әртүрлі жүктеме талаптарын қанағаттандыру үшін қаттылығы жоғары вакуумды сорғыштар ZP бірнеше ауқымды диаметрлерде қол жетімді:
φ40, φ50, φ63, φ80, φ100 және φ125мм.
Бұл өлшемдер ауыр өнеркәсіптік компоненттер үшін қажетті көтеру күшін қамтамасыз ететін жоғары вакуумды байланыс аймағына мүмкіндік береді.
2. Әртүрлі орталар үшін көп материалды таңдау
Жұмыс ортасы материалды талап етеді. Біз сорғыш шыныаяқтың арнайы қолдануда жақсы жұмыс істеуін қамтамасыз ету үшін әртүрлі жоғары сапалы эластомерлер ұсынамыз:
NBR (нитрилді каучук):Автокөлік және өңдеу орталары үшін тамаша майға төзімділік.
Силикон резеңке:Жоғары температура қолданбалары мен тағамдық қауіпсіздік үшін өте қолайлы.
Полиуретан және фторкаучук:Мамандандырылған өнеркәсіптік тазалау немесе жабу желілері үшін жоғары тозуға төзімділік және химиялық тұрақтылық.
Антистатикалық материалдар:Электронды құрастыру және жартылай өткізгішті өңдеу үшін өте маңызды.
3. Біріктірілген жастықтау және орнату
Қауіпсіздік пен дәлдік қатар жүреді. Біздің жоғары қаттылық вакуумды сорғыштар ZP ұсынады:
Жұмсақ нұсқалары:Жанасу кезінде әсер ету күштерін тиімді жұмсартады, нәзік беттерді қорғайды және жүйе дірілін азайтады.
Жастықсыз нұсқалар:Қатты, тікелей байланысқа артықшылық берілген қолданбалар үшін.
Икемді орнату:Қолданыстағы техника орналасуларына сәйкес келетін сыртқы немесе ішкі жіптермен және тік вакуумдық розеткалармен бірге қол жетімді.
Неліктен Commaelec зауытының қаттылығы жоғары вакуумды сорғыштар ZP таңдау керек?
1. Күшейтілген базалық дизайн:Commaelec-тің жоғары қаттылық вакуумды сорғыштары ZP сорғыш пен фитинг арасындағы қосылым нүктесіндегі күшейтілген қаттылықты қамтамасыз етеді, бүйірлік ығысу күштеріне тиімді қарсы тұрады.
2. Өлшемдердің кең ауқымы:φ40-тан φ125 мм-ге дейінгі әртүрлі өлшемдерде қол жетімді бұл сорғыштар ауыр салмақты металл қаңылтыр, тас және үлкен аумақты шыны сияқты ауыр заттарды өңдеу үшін арнайы әзірленген, бұл тастың берік жабысуын қамтамасыз етеді.
3. Өзінің өндірістік қондырғысы бар жеткізуші ретінде Commaelec материалдың үш нұсқасын ұсынады:
Антистатикалық:Статикалық разрядтан сезімтал компоненттердің зақымдалуын болдырмау үшін электроника және жартылай өткізгіш өнеркәсібі үшін арнайы әзірленген.
Тот баспайтын болаттан жасалған құрамдас бөліктер:Әсіресе литий-ионды аккумуляторлар өнеркәсібі үшін қолайлы, мыс және мырышсыз материалдарға қойылатын талаптарға сай, коррозияға төзімділігі мен тазалығы жоғары.
Фторкөміртекті каучук (FKM) және EPR:Тамаша химиялық тұрақтылық пен ауа-райына төзімділікті ұсынатын химиялық орталар немесе жоғары температура операциялары (мысалы, бүркумен құйылған бөлшектерді құйып алу) үшін өте қолайлы.

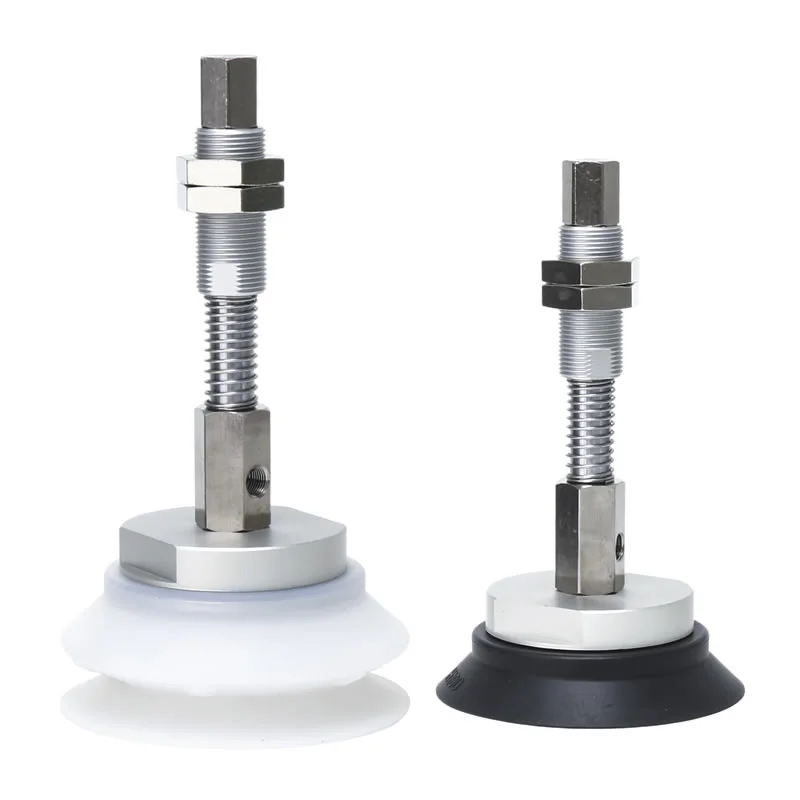

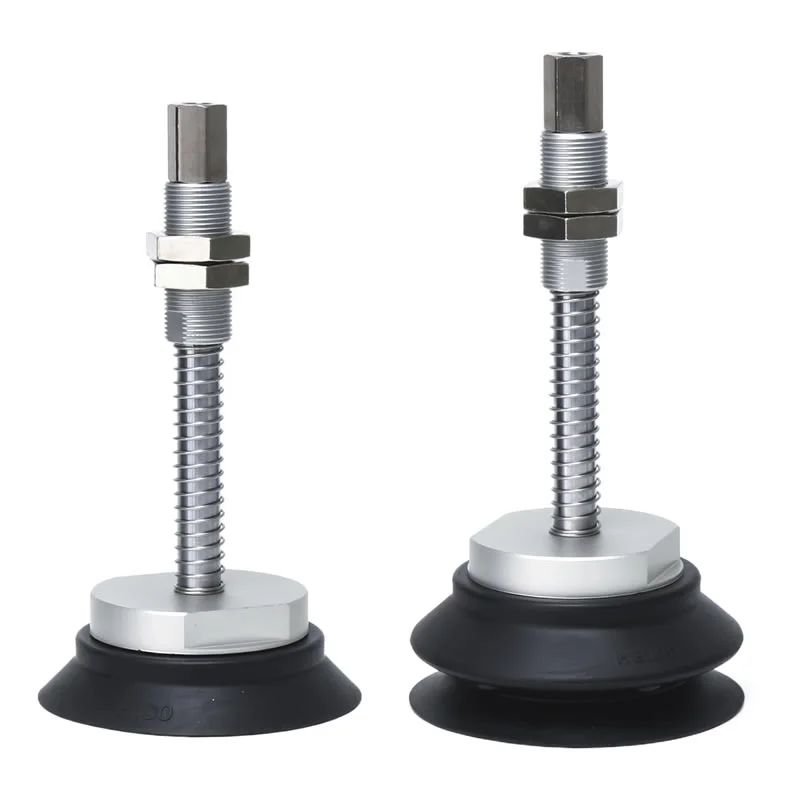

4. Дәл жастықтау технологиясы:6 мм–50 мм соққы диапазоны бар жастықшаланған нұсқада қол жетімді. Сору шыныаяқ нәзік беттерге (мысалы, ультра жұқа шыны) тиген кезде, жастықша кронштейні лезде соққы энергиясын жұтып, шуды айтарлықтай азайтады және жабдықтың қызмет ету мерзімін ұзартады.
5. Көп бағытты вакуумдық ерітінділер:Қаттылығы жоғары вакуумды сорғыш шыныаяқтарына арналған бекіту кронштейні ZP тік және бүйірлік вакуумдық порт конфигурацияларын қолдайды, ауыстырылатын ішкі және сыртқы бұрау опциялары бар; бұл дизайн кеңістіктік орналасуды және қолдың соңы құрал (EOAT) интерфейсінде орнату процесін айтарлықтай жеңілдетеді.

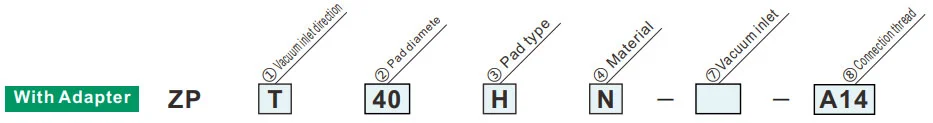

Қалай тапсырыс беруге болады
| ②Толық диаметрі | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тақта түрі | |
| H | Қабырғасы бар тегіс |
| HB | Сильфон түрі |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
Жасыл таңба – теңшелген үлгілер
| ①Вакуумның кіріс бағыты | Тақта диаметрі | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Тік |
|
⑦Шаңсорғыш | Әйел жіп | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Ер жіп | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Бүйірлік |
|
Әйел жіп | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Тақта диаметрі | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
Жасыл таңба – теңшелген үлгілер
| ③Тақта түрі | |
| H | Қабырғасы бар тегіс |
| HB | Сильфон түрі |
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| X | Бүйірлік |
| ③Тақта түрі | |
| H | Қабырғасы бар тегіс |
| HB | Сильфон түрі |

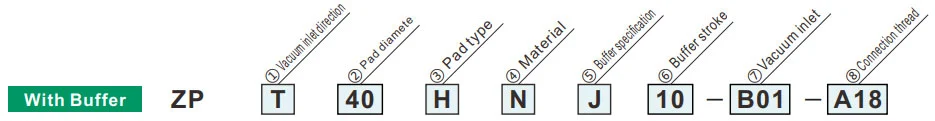

| ⑤Буфер спецификациясы | |
| J | Айналмалы (алюминий, втулкасыз) |
| Дж.Б | Айналмалы (жезден, втулкамен) |
| Дж.Ф | Айналмалы (болат, втулкасы бар) |
| КБ | Айналмайтын (жезден, втулкамен) |
| ⑦Вакуумдық кіріс | |
| B01 | Rc1/8 |
| ②Тақта диаметрі | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
Жасыл таңба – теңшелген үлгілер
| Тақта диаметрі | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Буферлік инсульт | 10 | 10мм | ● | ● | ● | ||||||
| 20 | 20мм | ● | — | — | |||||||
| 25 | 25мм | — | ● | ● | |||||||
| 30 | 30мм | ● | ● | ● | |||||||
| 50 | 50мм | — | ● | ● | |||||||
| 75 | 75 мм | — | ● | ● | |||||||
| ⑧Байланыс жіпі | Ер жіп | 100 | 100мм | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Көктемгі реактивті күш
| Байланыс жіп | Тарту моменті±5%[Н·м] | Буферлік инсульт (мм) | Серіппенің реактивті күші[N] | |||
| Алюминий(Дж) | Жез, втулкасы бар (JB/KB) | Болат, втулкасы бар (JF) | 0 соққы кезінде | Толық соққы кезінде | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
