Вакуумды сору төрт негізгі артықшылығы бар өнеркәсіптік автоматтандырудағы «икемді ұстауға» арналған негізгі шешім болып табылады: зақымданбау, көп материалды/тұрақты емес дайындамаларға бейімделу, таза және қоршаған ортаны қорғау және икемді жұмыс. Ол дайындаманың әртүрлі салалық сипаттамаларына (жұқа/қалың, дәлдік/дөрекі, санитарлық/стандартты) бейімделуі мүмкін.
Текше вакуумды сорғыштар ZP2
Commaelec - ZP2 жоғары сапалы текше вакуумды сорғыштарды ұсынатын жетекші зауыт. Икемді орнату, әртүрлі өлшемдер, сорғыш адаптермен немесе буферлік кронштейнмен бірге келуі мүмкін，Вакуум кірісінің бағыты икемді, оның ішінде тік және бүйір бағыттары. Сондай-ақ литий батареялары өнеркәсібіне жарамды толық баспайтын болаттан жасалған керек-жарақтар бар.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Текше вакуумды сорғыштар ZP2
ZP2 сериялы текше вакуумдық төсем құрылғысы
ZP2-T сериясы адаптер текшесі вакуумдық төсемі бар
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

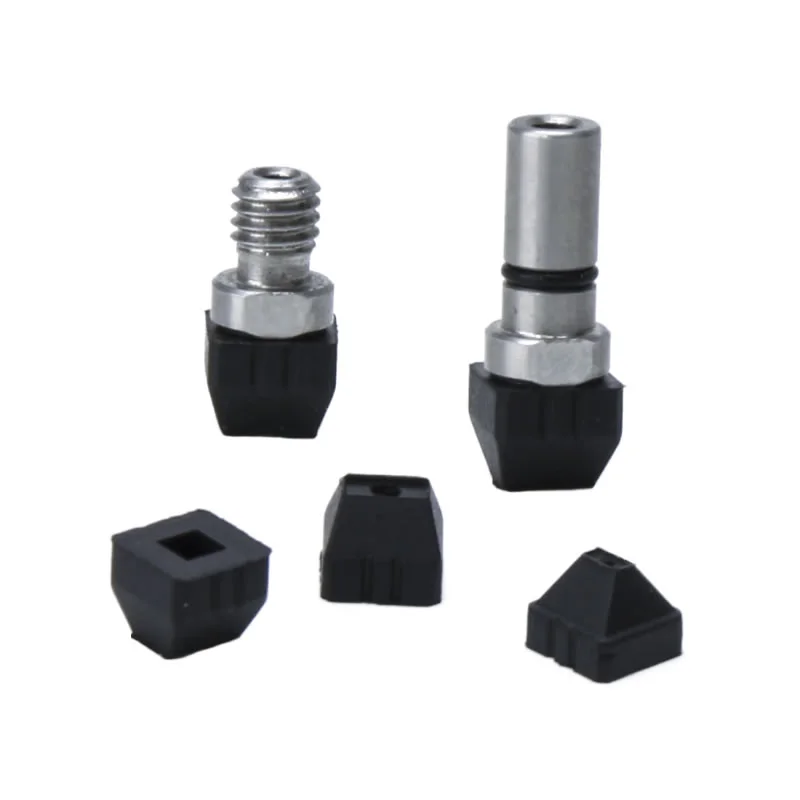

Cube вакуумдық сорғыштар ZP2 микро және шаршы/тікбұрышты дайындамаларға арналған ультра ықшам шаршы пішінді вакуумдық шыныаяқтар болып табылады. Өте ықшам өлшемдері мен дәл ұстау мүмкіндігі бар олар дәл автоматтандырылған өндіріс желілерінде нәзік компоненттерді өңдеу үшін өте қолайлы. Микроэлектроника мен дәл аппаратураның негізгі құрамдас бөлігі ретінде бұл шыныаяқтар өте жеңіл, роботты соңғы эффектілерге жүктемені тиімді азайтады. Олар әсіресе шағын дайындамаларды жоғары жылдамдықты, жоғары жиілікті өңдеу үшін қолайлы.
Қолданудың әдеттегі сценарийлері:
1.Электронды өндіріс, оның ішінде чип құрастыру, микрорезисторлар/конденсаторлар және ПХД микро дәнекерленген компоненттерін өңдеу.
2.Дәл аппараттық құрал:микро бұрандаларды, төртбұрышты металл серіппелі пластиналарды және миниатюралық мойынтіректерді қоса алғанда, ультра ықшам компоненттерді автоматтандырылған жүктеу және өңдеу.
3.Оптикалық құрылғылар:Микро линзаларды және шаршы оптикалық шыны сырғытпаларды шаңсыз ұстау және орналастыру, силикон материалы із қалдырмайды.
Текшелік вакуумдық сорғыштардың негізгі аспектілері ZP2
Тақта сорттары
Тегіс түрі:Тұрақты сорғышы бар тегіс, қатты беттер үшін өте қолайлы
Қабырғалары бар жалпақ:Аздап текстураланған беттерде қосымша тығыздауды қамтамасыз етеді
Сильфон түрі:Біркелкі емес беттерге бейімделеді және жанасу кезінде әсерді азайтады
Бірнеше төсеніш түрлері әртүрлі өнеркәсіптік автоматтандыру қажеттіліктері үшін икемді таңдауға мүмкіндік береді
Материалдар
NBR:Жалпы өңдеу үшін үнемді, тозуға төзімді
Силикон:Жоғары температураға төзімді және нәзік беттерге жұмсақ
Полиуретан (PU):Жоғары циклді операцияларға төзімді
FKM / EPR:Арнайы орталар үшін химиялық төзімді
Дайындаманың арнайы талаптарына сәйкес келетін Commaelec-тен қол жетімді таңдамалы материал опциялары
Жиі қойылатын сұрақтар
ZP мен ZP2 арасындағы айырмашылық неде?
ZP сериясы: қарапайым құрылымы бар жалпы қолданбаларға арналған стандартты сорғыштар
ZP2 сериясы: жоғары қаттылық, шарикті біріктіру дизайны тегіс емес немесе көлбеу беттерге жақсы бейімделуге мүмкіндік береді
ZP2 ZP салыстырғанда күшті тұрақтылықты, ауыр жүкті өңдеуді және көбірек материал опцияларын қамтамасыз етеді
ZP2 төсемдерінің жалпы түрлері қандай?
Жазық түрі, Қабырғалары бар жазық және Сильфонды түрі
Әрбір түрі беттің күйіне, дайындаманың өлшеміне және өңдеу талаптарына оңтайландырылған
Commaelec дәл қолдануды қамтамасыз ету үшін бірнеше өлшемдер мен конфигурацияларды қамтамасыз етеді
ZP2 шыныаяқтары адаптерлермен бірге келеді ме?
Иә, текше вакуумды сорғыштар ZP2 адаптерлермен немесе буферлік кронштейндермен бірге пайдалануға болады
Тік және бүйірлік вакуумдық кіріс қосылымдарын қолдайды
Автоматтандырылған жүйелер мен роботтық қаруларға икемді интеграцияны жеңілдетеді

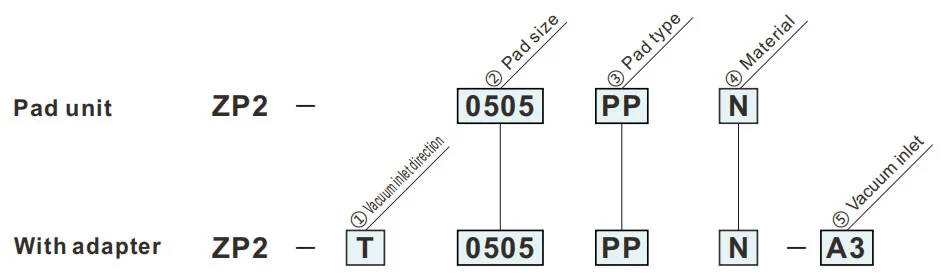

Қалай тапсырыс беруге болады

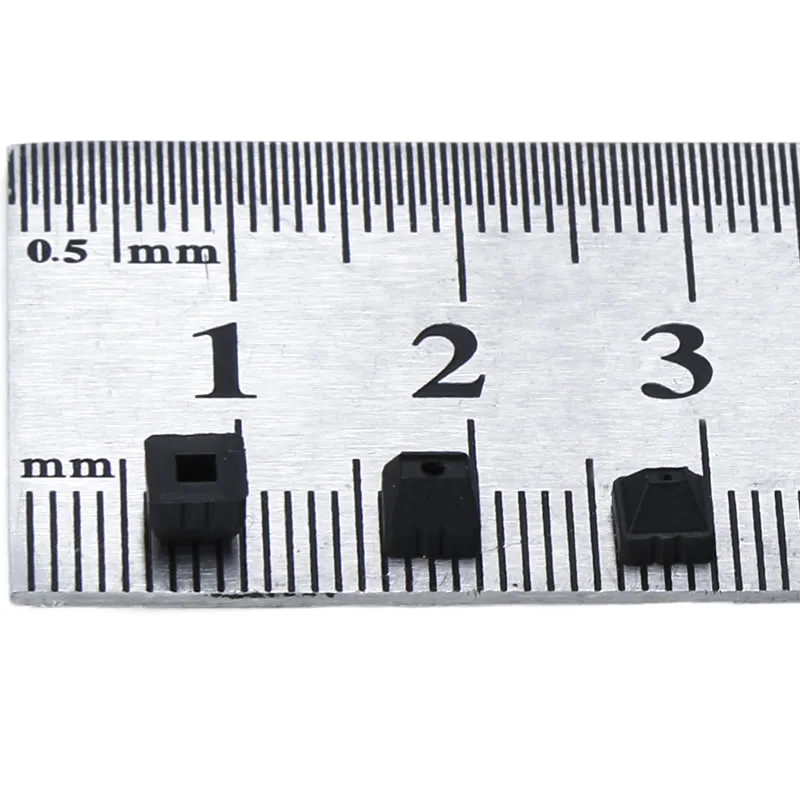

- Квадрат пішінді өте кішкентай сорғыштар.
- 0,5 x 0,5 - 2 x 2,8 5 түрі
- Жартылай өткізгіш чиптер сияқты шағын дайындамалар үшін.
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| ②Тақта өлшемі | |
| 0505 | 0,5 x 0,5 мм |
| 0513 | 0,5 x 1,3 мм |
| 0816 | 0,8 x 1,6 мм |
| 1328 | 1,3 x 2,8 мм |
| 2028 | 2,0 x 2,8 мм |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑤Вакуумдық кіріс | |
| 03 | ø3түзу |
| A3 | M3x0,5 (Ер) |
| ③Тақта түрі | |
| PP | Текше түрі |
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
PP
Текше түрі
Адаптерді орнату өлшемдері
| Үлгі | A | B | C | D | øE | |||
|
② Pad Өлшем |
③ Pad түрі |
④ Pad Материал |
||||||
| ZP2 | 0505 | PP |
N S U F Г.Н GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Анықтама үшін үлгі: ZP2-0505PPN
ZP2-T
Тік
03
| Үлгі | Адаптер | |||||
|
① Вакуум кіріс бағыт |
② Pad Өлшем |
③ Pad түрі |
④ Pad Материал |
⑤ Вакуум кіріс |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F Г.Н GS |
03 | PPH-001 |

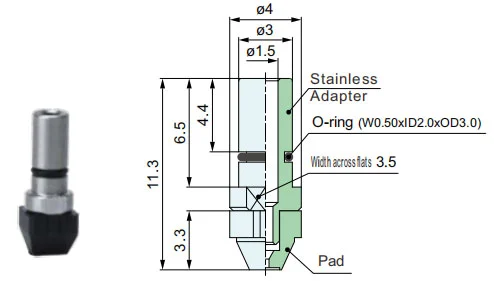

ZP2-T
Тік
A3
| Үлгі | Адаптер | |||||
|
① Вакуум кіріс бағыт |
② Pad Өлшем |
③ Pad түрі |
④ Pad Материал |
⑤ Вакуум кіріс |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F Г.Н GS |
A3 | PPH-002 |
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
