Қысқа типті вакуумды сорғыштар ZP2-MU
Қытайдың жетекші өндірушісі ретінде біздің зауыт ZP2-MU (ø2-15мм) қысқа типті вакуумды сорғыштарды ұсынады. Тар кеңістіктер мен антистатикалық силикон үшін төмен профильді ұсынады. Импортталған силикон, NBR және антистатикалық материалдарды пайдаланатын, толық баспайтын болаттан жасалған құрамдас бөліктермен біріктірілген бұл өнім литий батареялары мен жартылай өткізгіштер өнеркәсібінде қолдануға жарамды.
нұқыңыз және таңдауды бастаңыз
》Өнім туралы ақпаратқа оралу
Қысқа типті вакуумды сорғыштар ZP2-EU
ZP2 сериялы қысқа типті вакуумдық төсем құрылғысы
ZP2-T сериясы адаптері бар қысқа типті вакуумдық төсем
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс

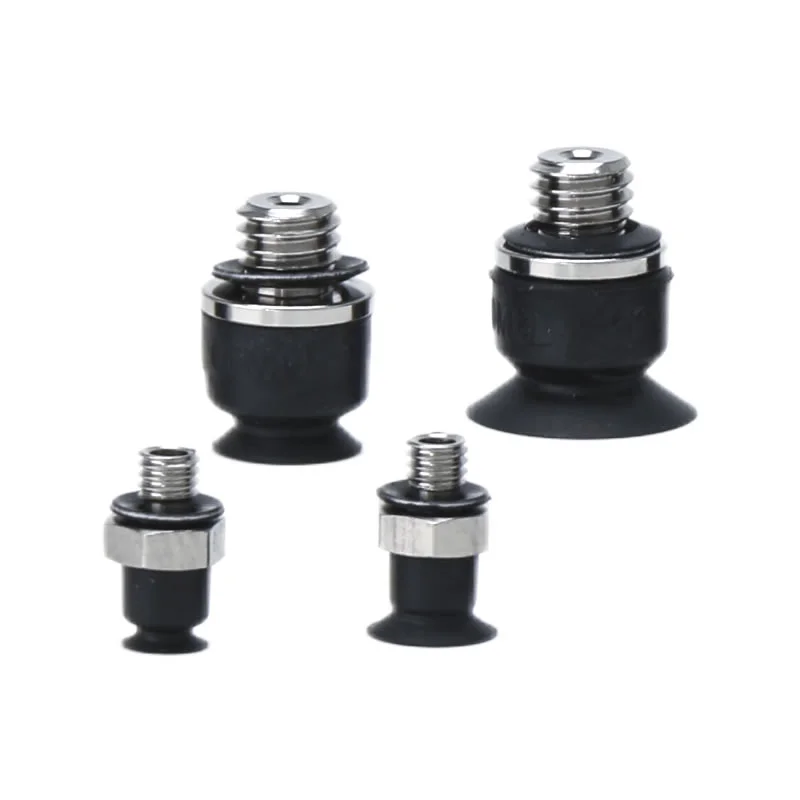

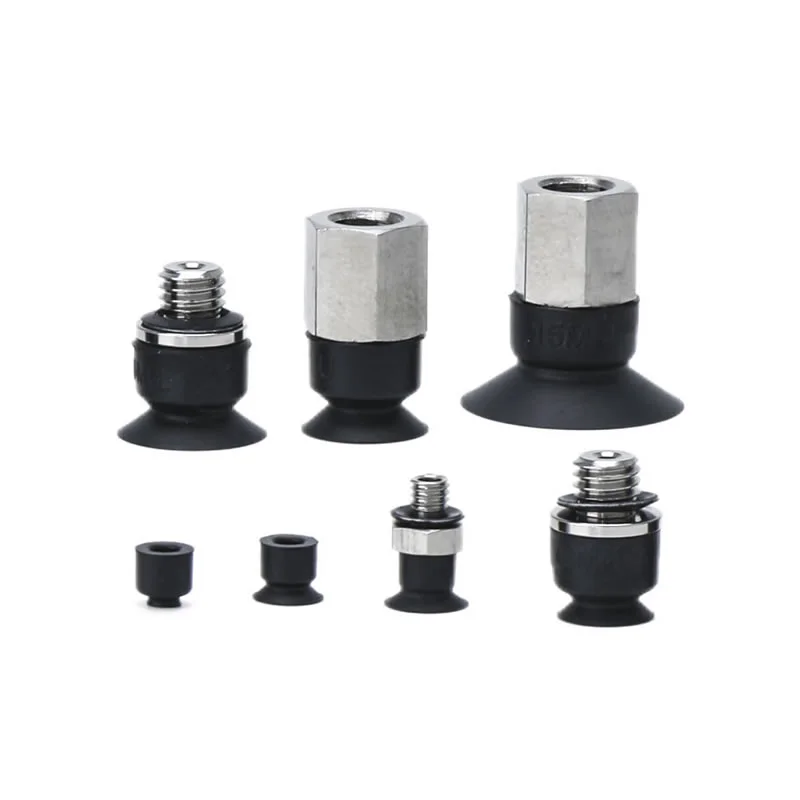

Қысқа типті вакуумды сорғыштар ZP2-MU ықшам құрылыммен жасалған және тұрақты, сенімді адсорбцияны қамтамасыз етеді.
Өнім ерекшеліктері:
Бұл төмен профильді сорғыш кеңістігі шектеулі қондырғылар үшін өте қолайлы. Оның жалпақ жанасу беті дайындамаға тығыз бекітуді қамтамасыз етеді, деформацияны азайта отырып, біркелкі соруды қамтамасыз етеді, бұл оны дәл өңдеу тапсырмаларына өте қолайлы етеді. Таңдалған үлгілер электроника өндірісі сияқты сезімтал орталардың талаптарына жауап беретін антистатикалық қасиеттерді ұсынады.
Техникалық сипаттамалар:

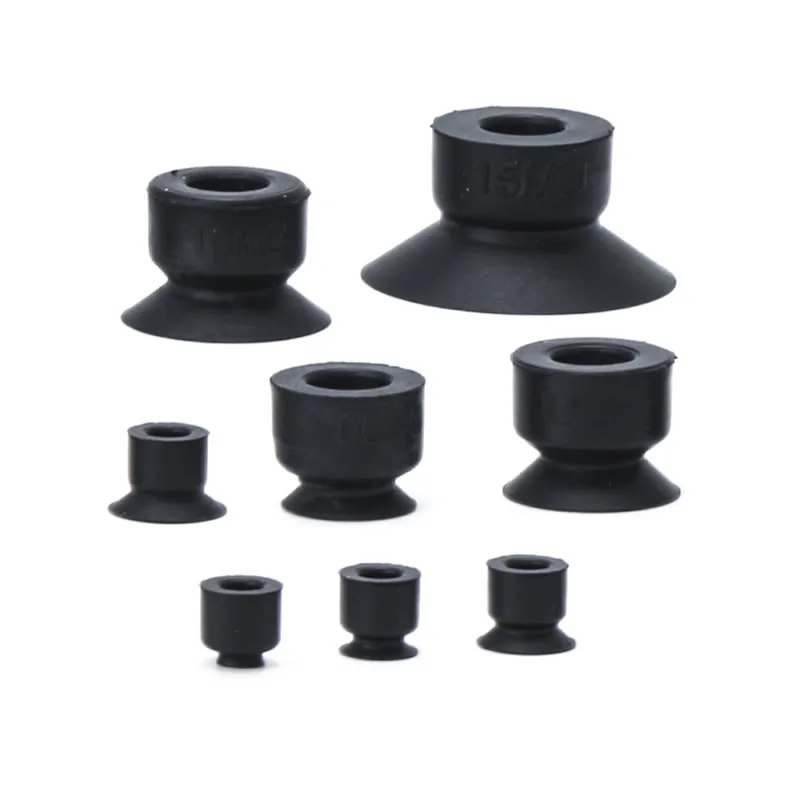

Шағын және жеңіл құрамдастарды өңдеуге жарамды φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 және φ15 сияқты шағын диаметрлердің кең ауқымында қол жетімді.
Материалдар:
Опцияларға температура, тозуға төзімділік және электростатикалық қорғаныс қажеттіліктеріне негізделген икемді таңдауға мүмкіндік беретін NBR (нитрилді резеңке), импорттық силикон және антистатикалық силикон кіреді.
Қосылым опциялары:

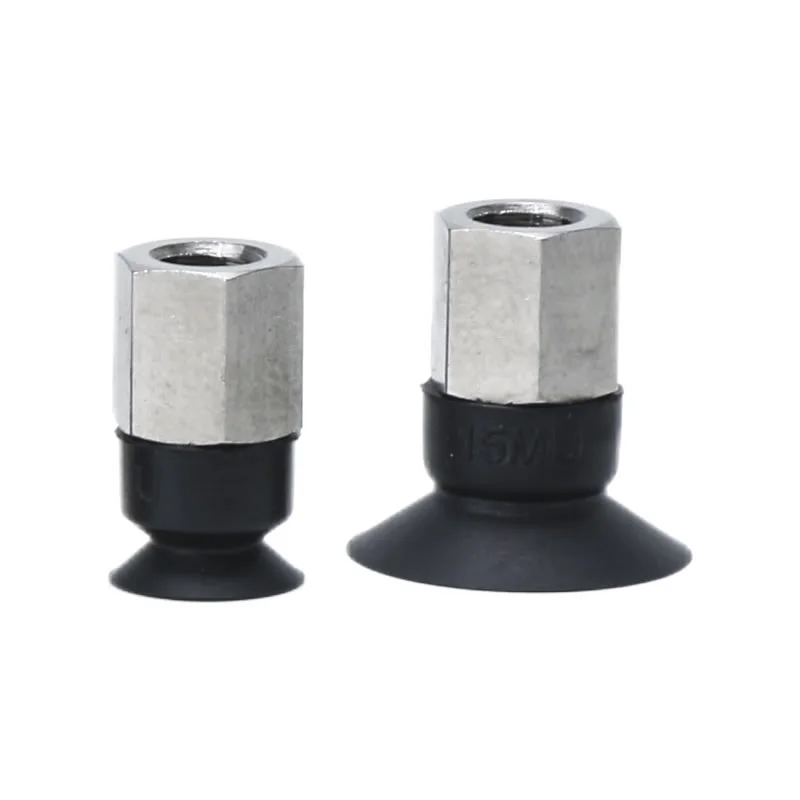

Қысқа үлгідегі вакуумды сорғыштар ZP2-MU көптеген монтаждау конфигурацияларын, соның ішінде сыртқы жіптерді (A3) және ішкі жіптерді (B5) қолдайды, бұл жабдық жүйелерінің кең ауқымына оңай біріктіруді қамтамасыз етеді.
Жиі қойылатын сұрақтар
ZP2-дегі «MU» түрі қандай?
«MU» түрі ZP2 сериясындағы шағын, ультра ықшам (микро) дизайнға қатысты.
Нақты өңдеу үшін өте кішкентай диаметрлер (φ2–φ15).
Тығыз орнату орындарына арналған төмен профильді құрылым
Жеңіл, шағын өлшемді дайындамалар үшін оңтайландырылған
Commaelec жоғары дәлдіктегі жүйелерде тұрақты өнімділікті қамтамасыз ететін тұрақты өлшемдік дәлдікпен қысқа типті вакуумды сорғыштар ZP2-MU шығарады.
ZP2-MU негізгі артықшылықтары қандай?
Шағын өлшем: тығыз орналасулар мен шектеулі кеңістік үшін өте қолайлы
Тұрақты адсорбция: тегіс дизайн шағын бөліктерде сенімді тығыздауды қамтамасыз етеді
Нақты өңдеу: таңдау және орналастыру кезінде деформацияны азайтады
Материалдың икемділігі: NBR, силикон және антистатикалық опциялар қол жетімді
Жоғары консистенциясы: Commaelec бақыланатын өндірісі жаппай пайдалану кезінде біркелкі сапаны қамтамасыз етеді
Қолданбалар қандай?
Электроника өнеркәсібі: чиптер, шағын компоненттер, ПХД өңдеу (антистатикалық опциялар қол жетімді)
Дәл құрастыру желілері: шағын пластик немесе металл бөлшектер
Қаптаманы автоматтандыру: жеңіл заттар және жылдам цикл операциялары
Микрокомпоненттерді өңдеу: бұл жерде кеңістік пен дәлдік маңызды

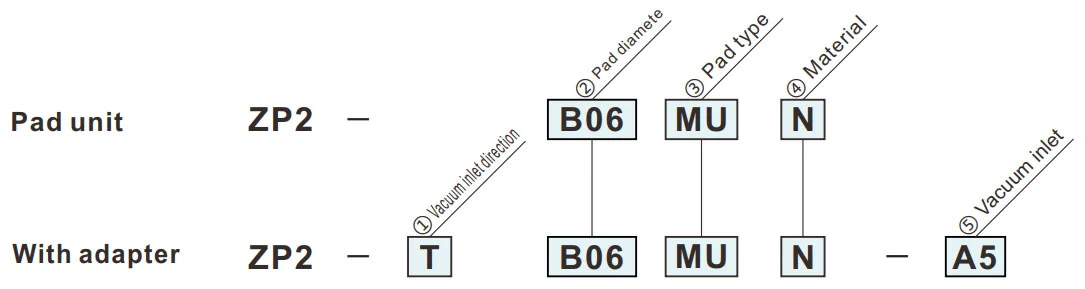

Қалай тапсырыс беруге болады
- Биіктік бағытында кеңістікті үнемдеу.
| ①Вакуумның кіріс бағыты | |
| T | Тік |
| ③Тақта түрі | |
| MU | Тегіс түрі |
|
⑤ Вакуумдық кіріс
② Тақта диаметрі (мм)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (Ерлер) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (ерлер) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (әйел) | — | — | — | — | ● | ● | ● | ● |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
MU
Тегіс түрі
| Үлгі | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
||||||||||
| ZP2 | B02 | MU |
N S U F Г.Н GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Анықтама үшін үлгі: ZP2-B035MUN
Адаптерді орнату өлшемдері
Қолданылатын төсем: B02MU/B035MU/B04MU/B05MU
Қолданылатын төсем: B06MU/B08MU/B10MU/B15MU

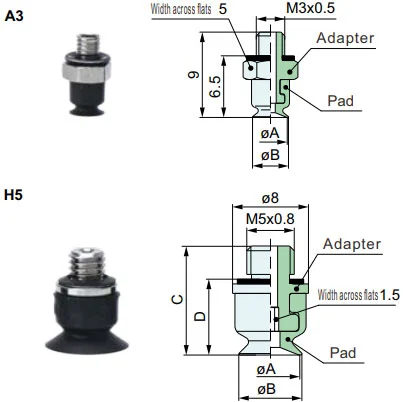

ZP2-T
Тік
A3, H5
| Үлгі | øA | øB | C | D | Адаптер | |||||
|
① Вакуум кіріс бағыт |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑤ Вакуум кіріс |
||||||
| ZP2 | T | B02 | MU |
N S U F Г.Н GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Анықтама үшін үлгі: ZP2-TB10MUGS-H5
ZP2-T
Тік
B5
| Үлгі | øA | øB | C | D | Адаптер | |||||
|
① Вакуум кіріс бағыт |
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
⑤ Вакуум кіріс |
||||||
| ZP2 | T | B06 | MU |
N S U F Г.Н GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Анықтама үшін үлгі: ZP2-TB10MUGS-B5
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
