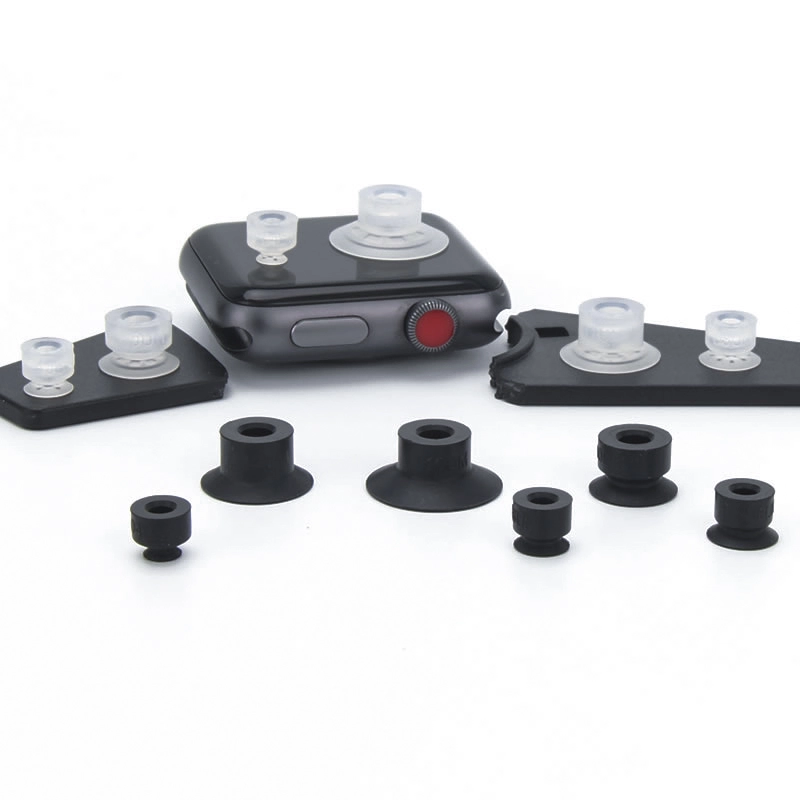

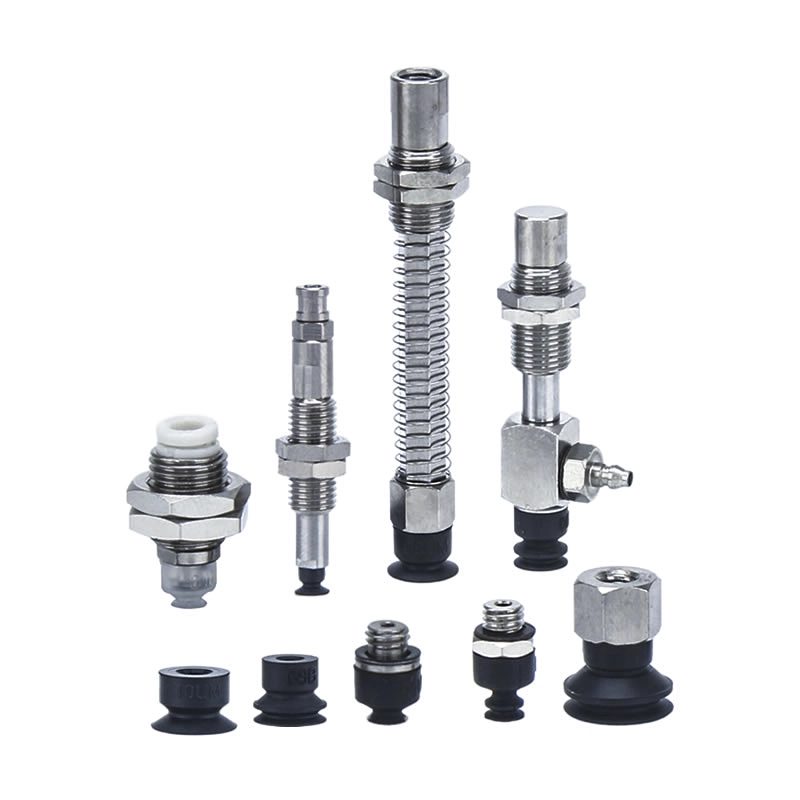

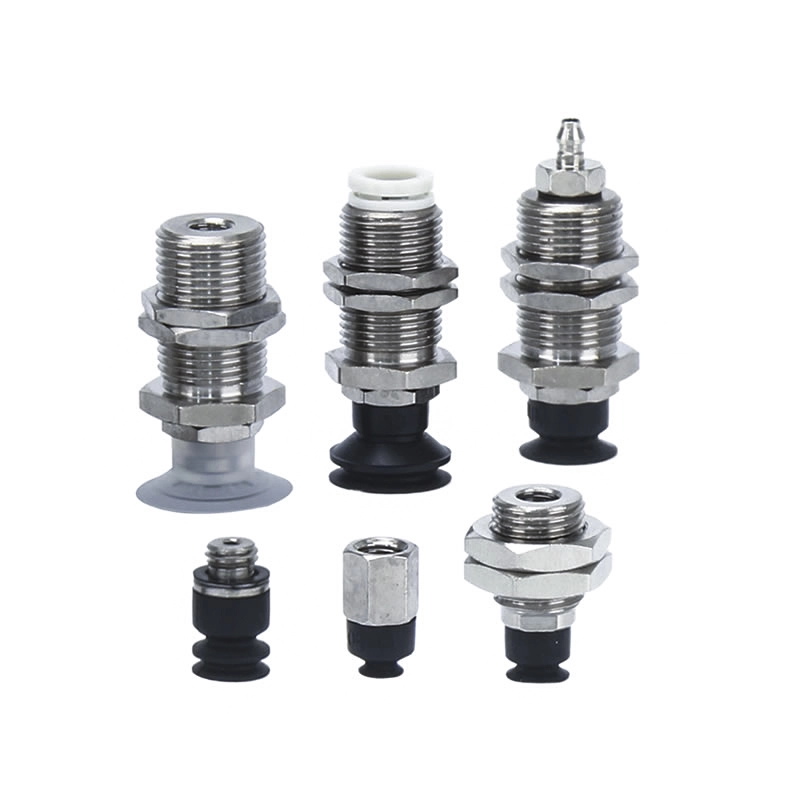

Шағын вакуумды сорғыштар ZP3
ZP3 сериялы ықшам шаңсорғыш төсемі

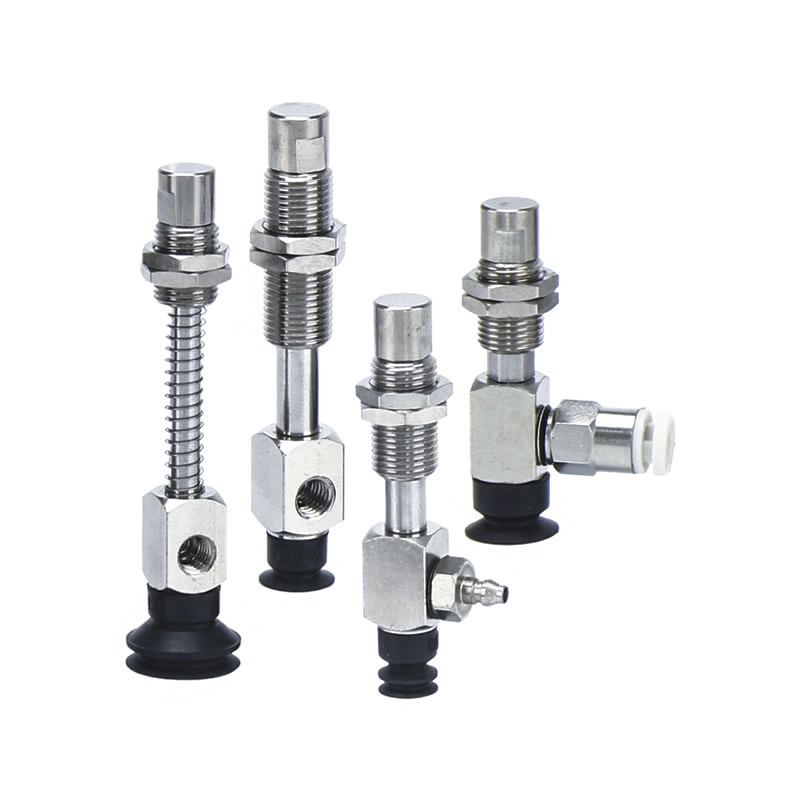

ZP3-T сериясы адаптері бар ықшам вакуумдық төсемдер
Буферлі ықшам вакуумдық төсемдері бар ZP3-T сериясы

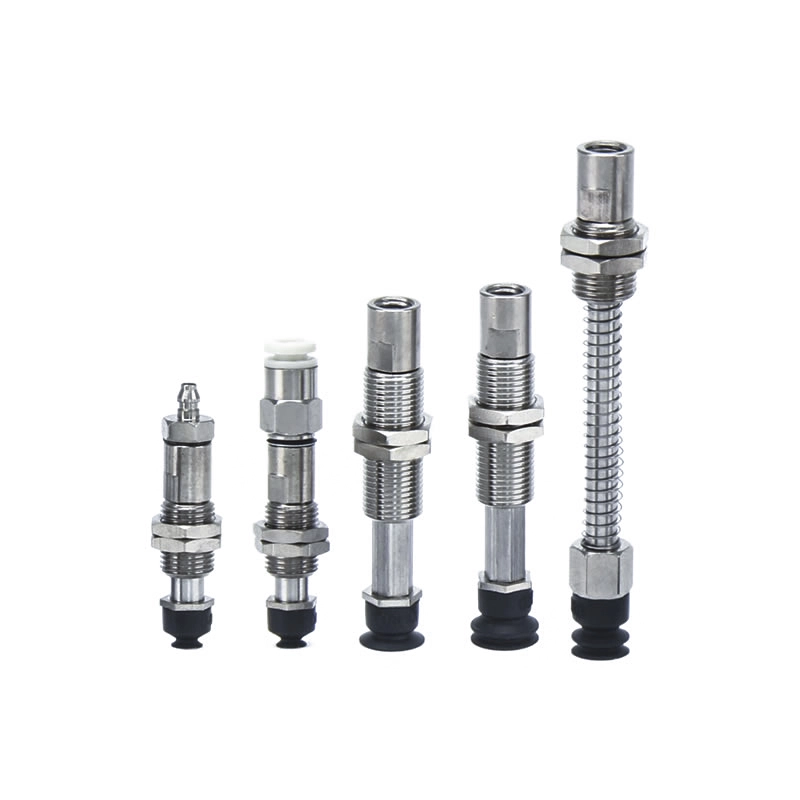

ZP3-Y сериясы адаптері бар ықшам вакуумдық төсемдер
Буферлі ықшам вакуумдық төсемдері бар ZP3-Y сериясы
Сипаттама
Қалай тапсырыс беруге болады
Техникалық сипаттамалар / Материал
Қолданбалар
Ресурс
Шағын вакуумды сорғыштар ZP3 шағын немесе нәзік компоненттерді дәл, сенімді ұстауды қамтамасыз ететін электроника өнеркәсібі үшін арнайы әзірленген. Диаметрлері 1,5 мм-ден 16 мм-ге дейін, олар автоматтандырылған өндіріс пен роботтық жүйелерге үздіксіз біріктіріледі.
Жиі қойылатын сұрақтар
Типтік қолданбалар дегеніміз не?
Кішігірім электронды компоненттер мен схемаларды өңдеу.
Дәл металл бөлшектер мен литий батарея ұяшықтарын тасымалдау.
Жылдам, қайталанатын таңдау және орналастыру операциялары үшін роботты құрастыру желілеріндегі интеграция.
ZP3P сериясы дегеніміз не?
Жоғары циклді автоматтандыруға арналған ZP3 өнімділігі жоғары нұсқасы.
Түрлі өнеркәсіптік ұстау қажеттіліктерін қанағаттандыратын бірнеше өлшемдерді, пішіндерді және материал опцияларын ұсынады.
ZP3 және ZP3-T арасындағы айырмашылық неде?
ZP3:Дәл өңдеуге арналған стандартты шағын вакуумдық шыныаяқ.
ZP3-T:Арнайы материалдарды пайдалана отырып, жоғары температура немесе химиялық сезімтал орталар үшін жақсартылған.
Негізгі дизайн мүмкіндіктері
Тар орнату орындарына арналған шағын өлшем.
Вакуумның икемді кіріс бағыттары (тік және бүйірлік).
Қосымша адаптерлер, буферлік кронштейндер және толық баспайтын болаттан жасалған керек-жарақтар.
Тұрақты адгезияға және вакуумды аз жоғалтуға арналған.
Қандай материалдар бар?
Жоғары сапалы резеңке және силикон.
Электроникаға арналған антистатикалық нұсқалар.
Литий батареяларын қолдану үшін тот баспайтын болаттан жасалған керек-жарақтар.
Қандай төсеніш пішінін қолдануым керек?
Пәтер:Тегіс, тегіс беттерге арналған.
Сильфондар немесе терең:Біркелкі емес, сәл деформацияланған немесе текстуралы компоненттер үшін.
Арнаулы пішіндер:Шағын вакуумды сорғыштар ZP3 дайындаманың нақты талаптарын және автоматтандырылған интеграциялық жүйенің талаптарын қанағаттандыру үшін теңшеуге болады.

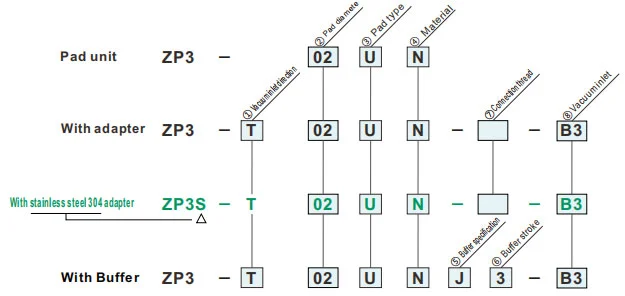

Қалай тапсырыс беруге болады
| ①Вакуумның кіріс бағыты | ⑦Байланыс жіпі | ⑧Вакуумдық кіріс | |||||
| T | Тік |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Бүйірлік |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Тақта диаметрі (мм) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Тақта түрі | |
| U | Тегіс |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
| ⑤Буфер спецификациясы | |
| J | Айналуда |
| K | Айналмайтын |
| ⑥Буферлік инсульт | |
| 3 | 3мм |
| 6 | 6мм |
| ⑦Байланыс жіпі | |
| A6 | M6x0,75 (Ер жіп) |
| B3 | M3x0,5 (әйел жіп) |
| ⑧Вакуумдық кіріс | |
| A3 | M3x0,5 (Ер жіп) |
| A4 | M4x0,7 (Ер жіп) |
| B3 | M3x0,5 (әйел жіп) |
| 04 | ø4(Бір рет түрту арқылы орнату) |
| U2 | ø2(Тікенекті фитинг) |
| U4 | ø4 (Тікенекті фитинг) |
Көктемгі реактивті күш
| Тақта түрі | Буфер спецификациясы | Буферлік инсульт (мм) | Байланыс жіп | Тарту моменті ±5% [Н·м] |
Серіппенің реактивті күші[N] | |
| 0 соққы кезінде | Толық соққы кезінде | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2,0-2,5 | ||||
| Адаптерді орнату өлшемдері |
|
Тақта диаметрі: ø4 ~ø8
|
|
Тақта диаметрі: ø10 ~ø16
|
| ①Вакуумның кіріс бағыты | ⑦Байланыс жіпі | ⑧Вакуумдық кіріс | ||
| T | Тік |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Бүйірлік |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Тақта диаметрі (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тақта түрі | |
| UM | Ойығы бар тегіс |
| B | Сильфондар |
| ④Материал | |
| N | NBR |
| S | Силикон резеңке |
| U | Уретанды резеңке |
| F | FKM |
| Г.Н | Өткізгіш NBR |
| GS | Өткізгіш силикон каучук |
Жасыл таңба – теңшелген үлгілер.
|
⑤Буфер спецификациясы
⑥Буферлік инсульт(мм)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Айналуда | ● | ● | ● | — | — |
| Дж.Б | Айналмалы (Втулкамен) | — | — | — | ● | ● |
| K | Айналмайтын | ● | ● | ● | ● | ● |
| ⑦Байланыс жіпі | |
| A10 | M10x1 (Ер жіп) |
| A12 | M12x1 (Ер жіп) |
| B5 | M5x0,8 (әйел жіп) |
| ⑧Вакуумдық кіріс | |
| A4 | M4x0.7 (Ер жіп) |
| A5 | M5x0,8 (Ер жіп) |
| H5 | M5x0,8 (Ер жіп) |
| B4 | M4x0,7 (әйел жіп) |
| B5 | M5x0,8 (әйел жіп) |
| 04 | ø4 (Бір рет түрту арқылы орнату) |
| 06 | ø6 (Бір рет түрту арқылы орнату) |
| U2 | ø2 (Тікенекті фитинг) |
| U4 | ø4 (Тікенекті фитинг) |
| U6 | ø6 (Тікенекті фитинг) |
Өлшемдері (мм)
Жасыл таңба – теңшелген үлгілер.
U
Тегіс
| Үлгі | øA | øB | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|||
| ZP2 | 015 | U |
N S U F Г.Н GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Анықтама үшін үлгі: ZP3-015UGN
Адаптерді орнату өлшемдері
UM
Ойығы бар тегіс
| Үлгі | øA | øB | øC | øD | E | Y | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
|||||||
| ZP3 | 04 | UM |
N S U F Г.Н GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Анықтама үшін үлгі: ZP3-04UMGN
B
Сильфондар
| Үлгі | øA | øB | øC | øD | E | F | Y | |||
|
② Pad диа. |
③ Pad түрі |
④ Pad Материал |
||||||||
| ZP3 | 04 | B |
N S U F Г.Н GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Анықтама үшін үлгі: ZP3-04UMGN
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
| Тақта түрі | Тақта диаметрі (мм) | Қолданба | Дайындаманың типтік беттері мен пішіндері | |||||||
| Тегіс | Қол бұлғады | Қиғаш | Әртүрлі биіктіктер | дөңес | Майлы | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Жазық (U) |
|
ø1,5~ø3,5 | Тегіс және деформацияланбаған беті бар жұмыс бөлшектерін адсорбциялауға арналған | ⚪ | X | X | X | X | X |
| Ойығы бар жазық (UM) |
|
ø4~ø16 | Деформациялануы мүмкін дайындамаға арналған | ⚪ | X | X | X | X | △ | |
| Сильфондар(B) |
|
ø4~ø16 | Көлбеу беті бар жұмыс бөлшектерін адсорбциялауға арналған | ⚪ | △ | ⚪ | X | △ | X | |
Тақта материалы және сипаттамалары
⚪: Әсері шамалы немесе жоқ △: Шарттарға байланысты пайдалануға болады X: Сәйкес емес
|
Материал
Сипаттамалары
|
Таңба | Дурометр HS (±5°) |
Түс бойынша резеңке |
Жұмыс істеп тұр температура диапазон (°C) |
Мұнай қарсылық бензин |
Мұнай қарсылық бензол |
Негіз қарсылық |
Қышқыл қарсылық |
Ауа райының қолайлылығы | Озон қарсылық |
Абразия қарсылық |
Су өткізбейтін | Еріткіш қарсылық (бензол, толуол) |
Қолданба |
| NBR | N | 50 | Қара | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Жалпы жұмысты тапсыру, Гофрленген тақта, Шпон табақ, Темір табақ және т.б |
| Силикон резеңке | S | 45 ~ 50 | Ақ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш, құюдан шығару, жұқа жұмыс, тағамдық өңдеуші |
| Уретанды резеңке | U | 50 ~ 60 | Қоңыр | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Гофрленген тақта, Темір табақ, Шпон табақ |
| FKM | F | 60 | Қара | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Химиялық жұмыс |
| Өткізгіш NBR | Г.Н | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Жартылай өткізгіштің жалпы жұмысы (статикалық электр кедергісі) | |
| Өткізгіш силикон рубеті | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Жартылай өткізгіш (статикалық электр) |
Жоғарыда келтірілген кесте тек резеңке материалдардың жалпы сипаттамаларын қамтиды. Көк таңба - теңшелген үлгілер.
Пневматикалық компоненттердің (вакуумды сорғыш) әртүрлі өнеркәсіп салаларында қолданылуы
I. Негізгі күшті жақтары
II. Өтінімдерді сала бойынша шығару
A. Медицина және медицина өнеркәсібі
A.1: Негізгі талаптар:Таза және ластанбаған (FDA/GMP сәйкес), жұмсақ және зақым келтірмейтін және айқас ластануды болдырмау
A.2 Негізгі сценарийлер:
1. Фармацевтикалық қаптама: дәрілік бөтелке / фармацевтикалық пластина / инфузиялық қапшық пикап (тағамдық силикон соратын шыныаяқ, бөлшектер төгілмейді)
2. Медициналық құрылғының жинағы: хирургиялық құралдар/медициналық катетер/протезбен жұмыс істеу бөліктері (реттелетін теріс қысым, деформациядан қорғау)
3. Биологиялық зертхана: Петри табақшасы/центрифуга түтігі/реагент картасын тасымалдау (химиялық заттарға төзімді, стерильді үйлесімді)
B. Электроника және жартылай өткізгіштер өнеркәсібі
B.1 Негізгі талаптар:антистатикалық (10⁶-10¹¹Ω), дәл позициялау (қате ≤0,01мм), сызатқа төзімділік
B.2 Негізгі сценарийлер:
1. Чип/Жартылай өткізгіш: пластинаны өңдеу, чипті орау (кеуекті керамикалық/антистатикалық силикон сорғыш, жарылып кетпеу үшін біркелкі теріс қысым)
2. ПХД/компоненттер: икемді ПХД, микро құрамдас бөліктер (0402 резисторлар) бетіне орнатылған (жұқа силикон/гель/микросорғыштар мыжылуды/жыртылуды болдырмайды)
3. Дисплей: СКД/OLED панелі, сенсорлық шыны ұстағыш (жоғары мөлдір материал, дақтар мен сызаттар жоқ)
C. Автомобиль және автомобиль бөлшектерін жасау өнеркәсібі
C.1 Негізгі талаптар:үлкен сору (бір сору дискі ≥500N), көп спецификациялы бейімделу (металл/пластик/әйнек), сырғанамайтын
C.2 Негізгі сценарийлер:
4. Корпус өндірісі: болат табақ / есік жақтауын өңдеу (үлкен диаметрлі резеңке / көп сорғыш массиві, сырғанауға қарсы құрылым)
5. Шыны / Интерьер: Алдыңғы әйнек орнату, былғары орындық бетін ауыстыру (температураға төзімді силикон / губка сорғыштар, деформациядан қорғау)
6. Бөлшектер: қозғалтқыш цилиндрінің корпусы / беріліс қорабы корпусы (вакуум + механикалық құлып, құлауға қарсы)
D. Тамақ және орау өнеркәсібі
D.1 Негізгі талаптар:Азық-түлік материалы (FDA сертификаты бар), тазалау оңай, ұсақтауға төзімді
D.2 Негізгі сценарийлер:
1. Тағамдарды өңдеу: нан өнімдері / жаңа ет / жемістерді сұрыптау (сорғыш аз сорғыш, иіссіз және жууға оңай)
2. Қаптаманы автоматтандыру: қаптаманы ашу, стерильді картонды қалыптау (статикалық жою/көп нүктелі сору, жұқа/қатты орау үшін жарамды)
E. Логистика және қойма өнеркәсібі
E.1 Негізгі талаптар:тиімді бейімделу (тауардың бірнеше спецификациясы), тұрақты қысым, құлдырауға қарсы
E.2 Негізгі сценарийлер:
1. Картонды өңдеу: электронды коммерцияда картонды сұрыптау (реттелетін сору массиві, вакуумдық қысым)
2. Пластина/орам: ағаш тақтасы/пластикалық пленка орамы (ұзын жолақ/сақиналы сорғыш, ығысуды болдырмау үшін біркелкі адсорбция)
F. Жаңа энергетика және арнайы салалар
F.1 Жаңа энергия (литий батарея/pv):
1. Литий аккумуляторлық пластина (антистатикалық кеуекті сорғыш, шаңға қарсы), фотоэлектрлік шыны (үлкен соратын силикон сорғыш, сызат жоқ)
F.2 Баспа және қағаз
1. Қағаз/баспа өнімдерін түсіру (сіңіргіш қағаз материалы, жыртылу мен сияның ластануын болдырмау үшін аздап теріс қысым)
III. Негізгі бейімделу логикасының қысқаша мазмұны
| Дайындама сипаттамалары | Тамшуырларды бейімдеу бағдарламасы | Сәйкес салалық сценарийлер |
| Жұқа / Сынғыш / Дәлдік | Силикон/керамикалық материал, микро теріс қысым, микросорғыш саптама | Электрондық жартылай өткізгіштер, фармацевтика |
| Ауыр заттар / Үлкен өлшем | Резеңке материал, үлкен диаметрлі сорғыш, көп сорғыштар массиві | Автомобильдер, логистикалық панельдер |
| Денсаулық/ Ластанудың алдын алу | Азық-түлік/медициналық силикон, тазалау оңай құрылым | Дәрі, тамақ |
| Жұмсақ / тегіс емес беттер | Губка материалы, деформацияланатын сорғыш | Көліктің интерьері, тамақ |
| Антистатикалық талаптар | Антистатикалық силикон, ион желінің көмегімен | электронды жартылай өткізгіш |
Орнату нұсқаулығы
PDF жүктеп алу
Ескерту + Абайлаңыз (пайдаланар алдында оқыңыз)
PDF жүктеп алу
